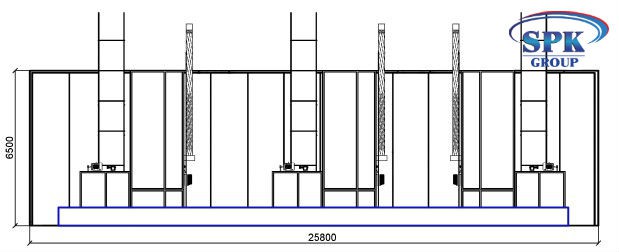

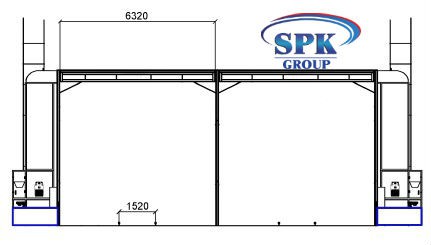

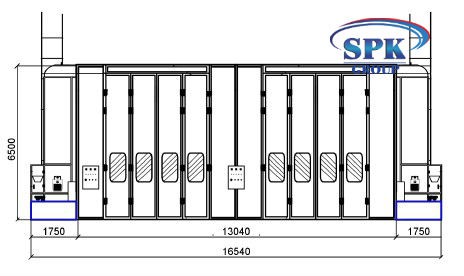

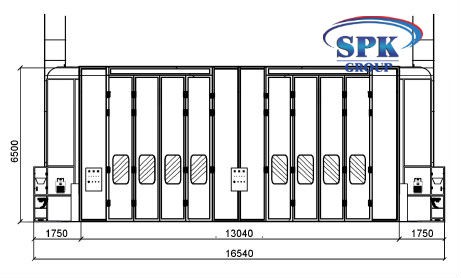

Габариты камеры

Внешние

 25800x13040x6500

Внутренние габариты (в мм)

Направление воздушного потока

Вниз

Вытяжка

1. Через приямок

2.Боковая вытяжка

Кабина камеры SPK

Конструкция

Выпуклая

Стальная конструкция

Присутствует

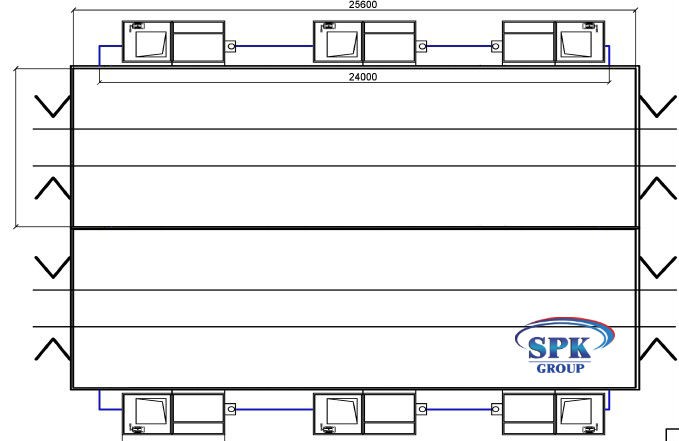

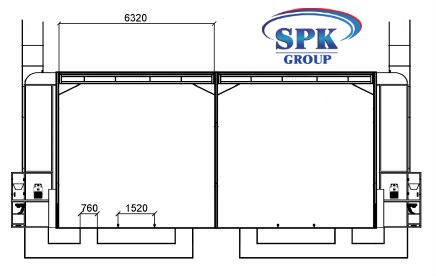

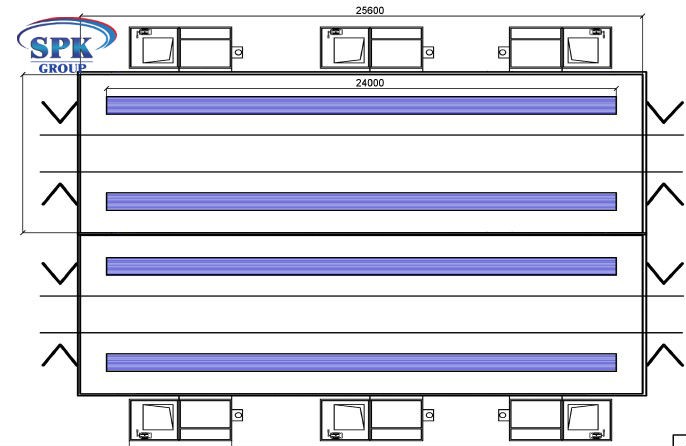

Канал

Число каналов

4

Размер канала (в мм)

24000х760

Число решеток в каждом канале

По 1-му ряду

Материал/покрытие решеток

плоские стальные полосы+10-мм  стальная скрученная арматура

Максимальное усилие (в кг/м3)

1200

Крыша

Материал

Стальные пластины с оцинковкой

Структура

Прямая

Конструкция

Стальная

Конструкция потолка, оборудованного потолочными фильтрами

Каркас выполнен из стали D8

Панели крыши

Панели EPS

Фильтры потолочные

SP-600G

Система освещения

Нижний свет

Система бокового освещения горизонтальная Philips

Верхний свет

Система потолочного освещения 45° - 24 м Philips

Направление

Вертикальный

Каркас

стальной

Действие выпрямителя

Одно действие для 2-х ламп

Мощность системы освещения общая, в Вт

10 656

Группы притока и вытяжки

Конструкция генераторной группы

Квадратная, материал - сталь

Расположение генераторов

С обеих сторон

Материал каркаса обеих групп

Панели Rock Wool

Воздушные потоки

Регулируются пневматической заслонкой

Число генераторных групп притока/вытяжки

6/6

Характеристики вентилятора притока

Центробежный вентилятор имеет II-ное действие

Модель вентилятора

Siemens 4.5M

Мощность (в кВт)

2х4

Производительность (в м³/ч)

168 000

Давление (в Па)

780

Характеристики вытяжного вентилятора

Модель вентилятора

Siemens-710-H

Мощность (в кВт)

1х5,5

Производительность (в м³/ч)

164 000

Давление (в Па)

726

Подогрев воздуха в покрасочной камере

Характеристики горелки:

Газовая, дизельная, паровой, либо водяной калорифер, а также электро

Модель

RS5

Структура теплообменника

Мультицикл; антивзрывчатое отверстие

Число горелок

6

Производительность

260000 кКал/час

Фильтрация воздуха в камере SPK

Характеристики фильтра притока

Основной фильтр карманной формы;

Потолочный фильтр

Характеристики фильтра вытяжки

Угольный и стекловолоконный фильтры

Система контроля

Панель управления включает:

Окрашивание; нарастающее температурное распыление; сушка  до 70-ти гр.; регулировка фазы сушки;

Выключатель освещения; метр часов; индикатор отказа; термостат; температурный ограничитель, чрезвычайная остановка,  выключатель питания;

Способ управления

Реле

Питание

Питание освещения (вольт/гц)

220/ 50

Питание двигателя(вольт/гц)

3х380/ 50

Общая мощность (в кВт)

76,6
