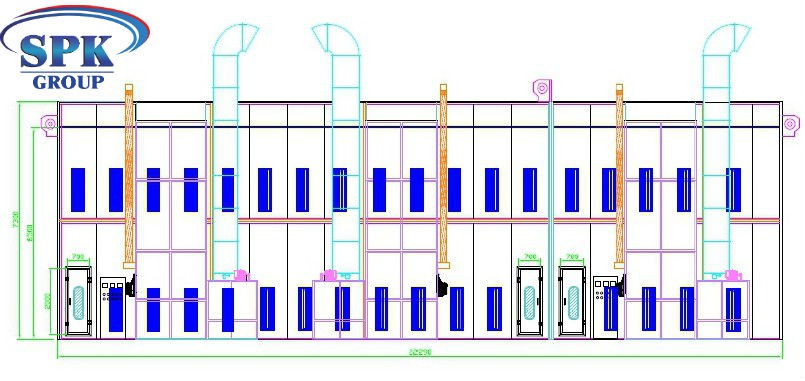

Размеры

Внутренние габариты камеры

(ДхВхШ) 22.000x6.000x6.500 мм

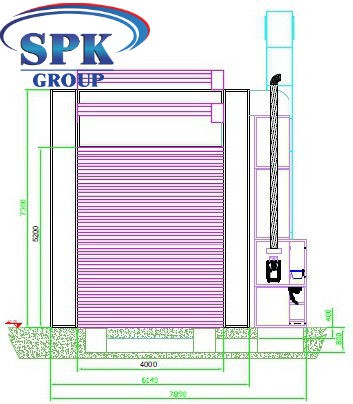

Внешние габариты

(ДхВхШ) 22290x7890x7300 мм

Поток воздуха

Сверху по направлению вниз

Вытяжка

Через канал, размещенный в основании

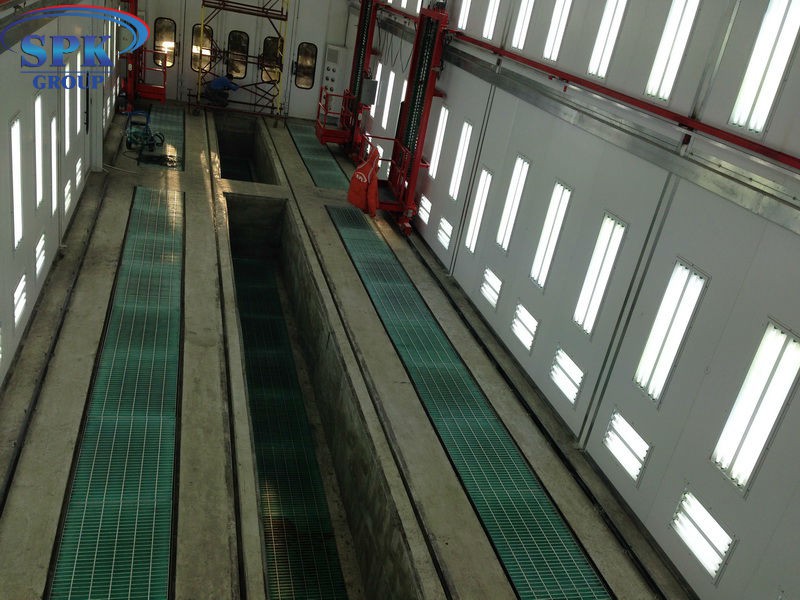

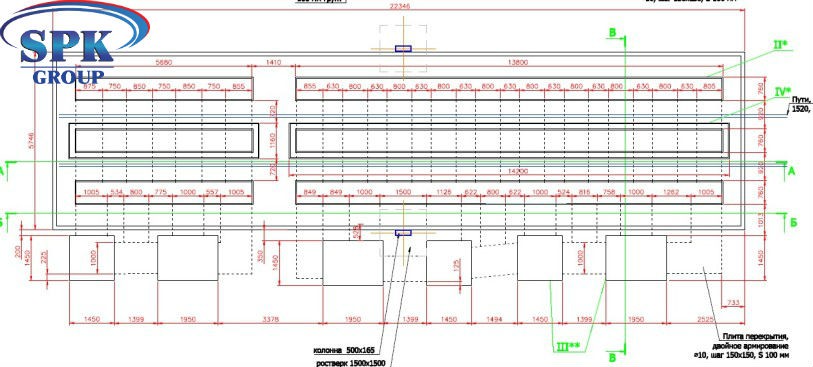

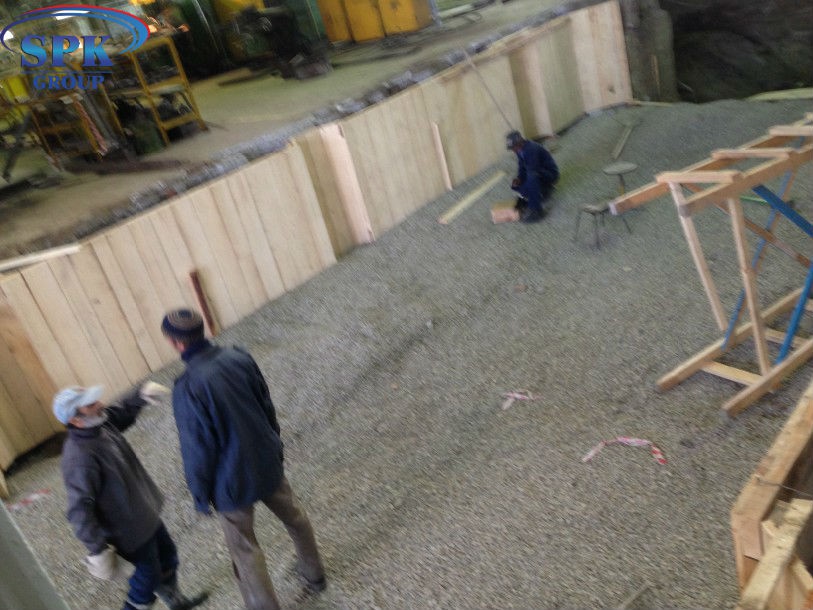

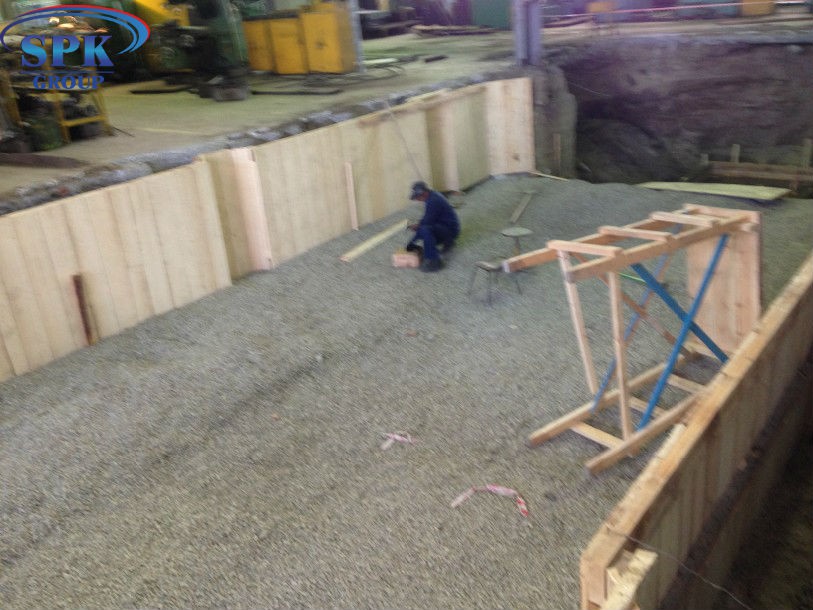

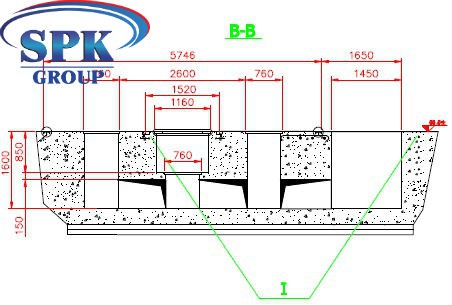

Основание ОСК

Количество каналов

2

Размер

760x13800/5750 мм/канал

Количество решеток

По 4 ряда (итого 34 шт.)

Материал

Оцинкованная сталь.

30х4 мм - пластины;

скрученные пруты толщиной 10 мм

Максимал. нагрузка

До 800 кг/м3

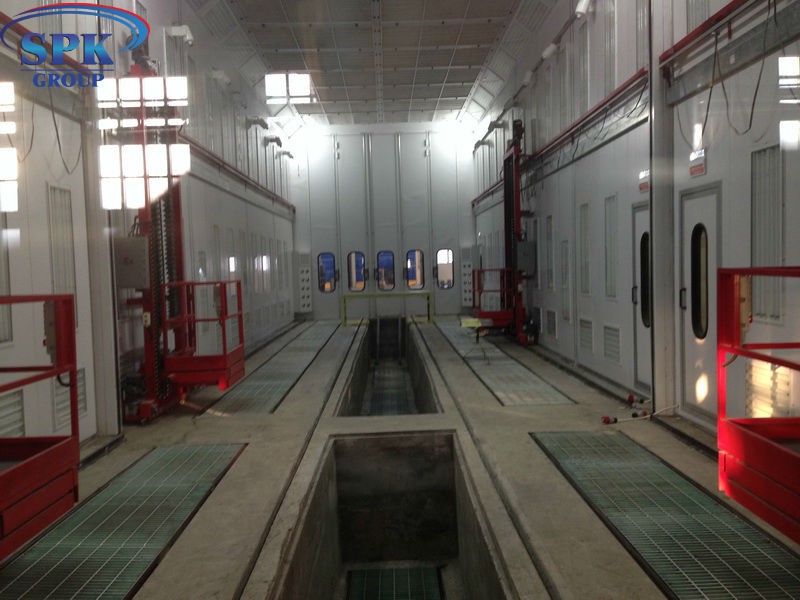

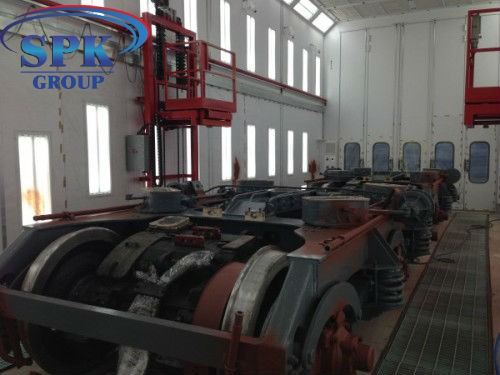

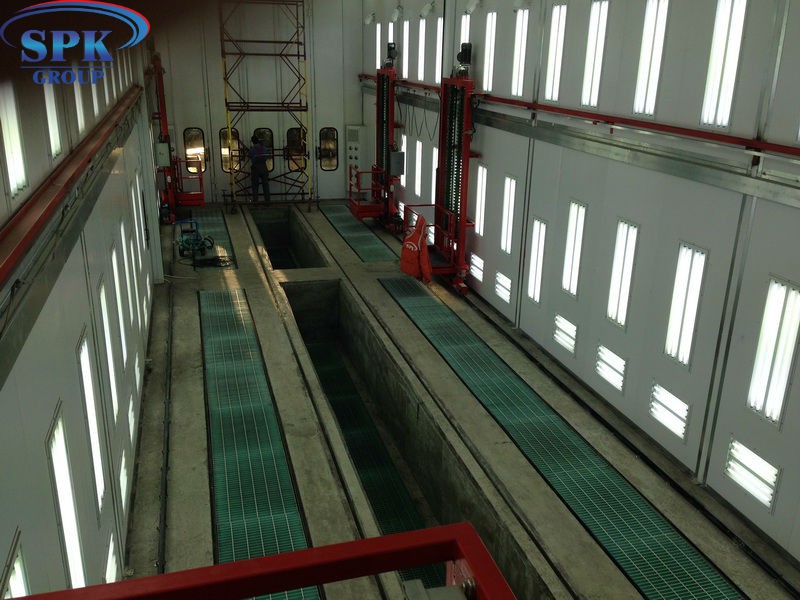

Кабина окрасочно-сушильной камеры

Структура кабины

Ровная

Наличие стальной конструкции

V

Сенные панели

«сэндвич -панели» утепленные толщ. 70 мм, включающие по 2 металлических листа. Утеплитель выполнен из RW- минеральной ваты

Толщина

0,43 мм

Плотность заполнения

160 грамм/м3

Въездные ворота

Число

2

Размеры дверей

4500x5500 мм (ШхВ)

Тип ворот

Роликовые электрические

Структура

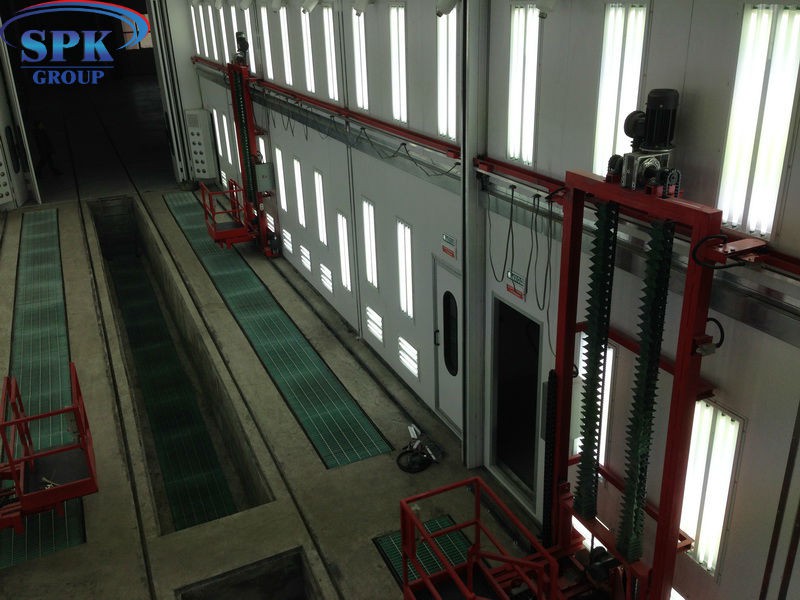

Сервисная дверь

Число

3

Размеры

700x2000 мм

Расположение

Справа

Смотровое окно

Герметизировано резиновым уплотнителем

Крыша

Пластины из стали с оцинковкой

Структура

Прямая

Наличие конструкции крыши, выполненной из стали

V

Конструкция потолка с потолочными фильтрами

Каркас потолка из стали D8

Внешний фасад крыши

Окрашенный

Материал выполнения панелей крыши

RW

Потолочные фильтры (модель)

SP-600G

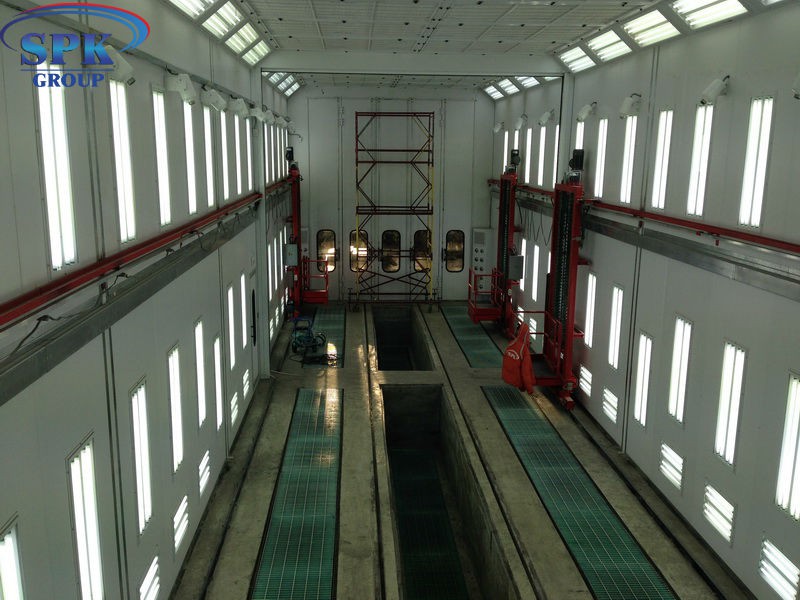

Освещение

Верхнее

14 плафонов* четыре лампы с обеих сторон = 112 ламп мощностью по 36Вт (лампы Philips)

Нижнее

33 плафона*четыре лампы с обеих сторон = 264 лампы по 36 Вт (лампы Philips)

Направление освещения

Вертикальное

Выпрямитель

для 2 ламп единое действие

Каркас крепления светильников

Стальной

Мощность освещения общая

13.536 Вт

Группы притока и вытяжки для 15 м

Размещение генераторов

Справа

Конструкция фильтров генераторной группы

Оцинкованная стальная квадратной формы

Обшивка групп вытяжки и притока вытяжки

RW-панели в основе каркаса

Регулировка потоков воздуха

Пневматическая

Генераторные группы притока

2 группы

Генераторные группы вытяжки

2 группы

Путь потока воздуха притока

Сквозь главный воздуховод

Путь потока воздуха вытяжки

Сквозь основной задний воздуховод

Вентилятор притока

Центробежный вентилятор 2ного действия

Вытяжной  вентилятор

Центробежный вентилятор 2ного действия

Модель Siemens -4.5

Модель Siemens -710

Мощность данного вентилятора 2х7,5 кВт

Мощность данного вентилятора 11 кВт

Произ-ность: 84.000м³/ч

Произ-ность 80.000 м3/ч

Контроль и управление притоком воздуха

Контроль и управление вытяжным потоком воздуха

Использование ручной заслонки

Воздуховод для забора

Воздуховод для выброса

Включает 4 прямых канала. Размеры 1000х1000х1000 мм. 1 - коленный канал 90°, 1- коленный канал 30°

Группы приточных и вытяжных фильтров для 7 м

Размещение генераторов

Справа

Конструкция фильтров генераторной группы

Оцинкованная стальная квадратной формы

Обшивка групп притока и вытяжки

каркас из RW-панелей

Регулирование потоков воздуха

Пневматическая

Генераторные группы притока

одна

Генераторные группы вытяжки

одна

Путь потока воздуха притока

Сквозь главный воздуховод

Путь потока воздуха вытяжки

Через задний воздуховод

Вентилятор притока

Центробежный вентилятор 2ного действия

Вытяжной  вентилятор

Центробежный вентилятор 2ного действия

Модель Siemens -630

Модель Siemens -710

Мощность данного вентилятора 2х7,5 кВт

Мощность данного вентилятора 11 кВт

Произв-сть: 50.000 м³/ч

Пр-ность: 40.000 м³/ч

Управление притоком воздуха

Управление вытяжным потоком воздуха

Использование ручной заслонки

Воздуховод для забора

Воздуховод для выброса

Включает 4 прямых канала. Размеры 1000х1000х1000 мм. 1-коленный канал 90°, 1- коленный канал 30°

Система отопления

Способ отопления

Электрический нагрев

Теплообменников

3 шт.

Горелка

RS5, одноступенчатая

Тепловая мощность

260000 кКал/ ч

Теплообменник

Много-тактовый: анти-взрывные отверстия

Топливный генератор

Пр-сть 260 кВт/час

Выхлопная труба

нет

Материал выхлопной трубы

нет

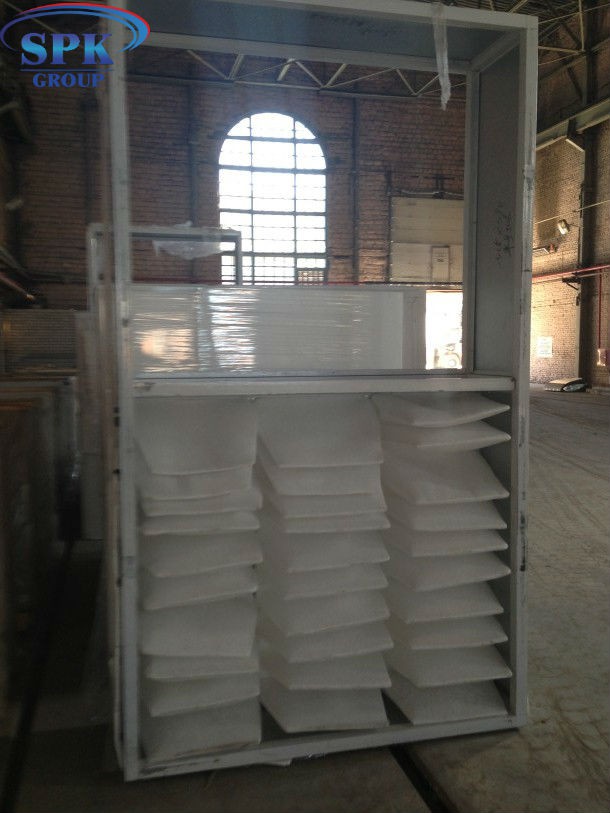

Фильтрация

Фильтр в приточной группе

Главный фильтр карманной формы;

Потолочный фильтр

Фильтр в вытяжной группе

Включает стекловолоконный + угольный фильтры

Система контроля ОСК

Способ управления

Реле

Запуск генератор притока

V

Запуск генератора вытяжки

V

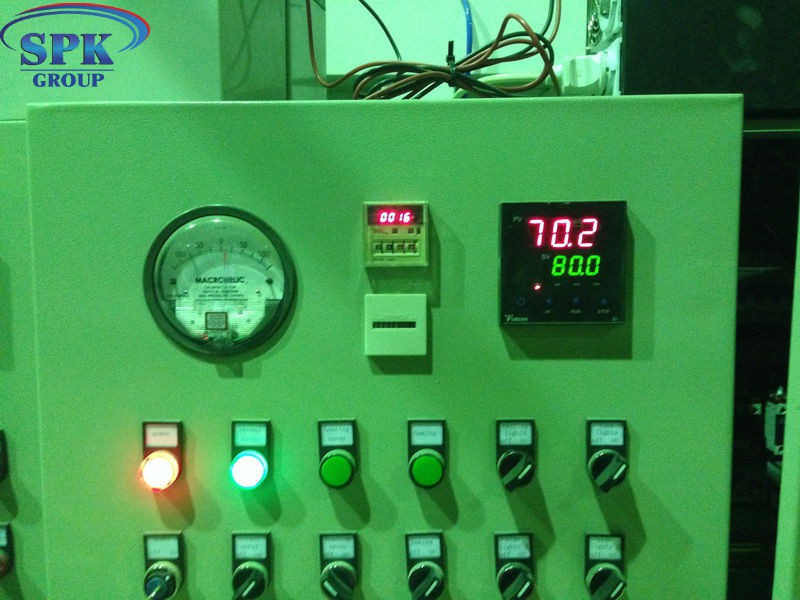

 Панель управления

Окрашивание, выключатель питания, выключатель освещения, аварийная остановка, контроллер температуры, таймер в кабине, индикаторы, контроллеры режимов работ.

Питание в малярной камере

Питание двигателя

3х380 вольт 50 Гц

Питание освещения

220 вольт 50 Гц

Общая мощность 639 кВт

Дополнительно

Стекло

Толщина 5 мм, стекло закаленное
