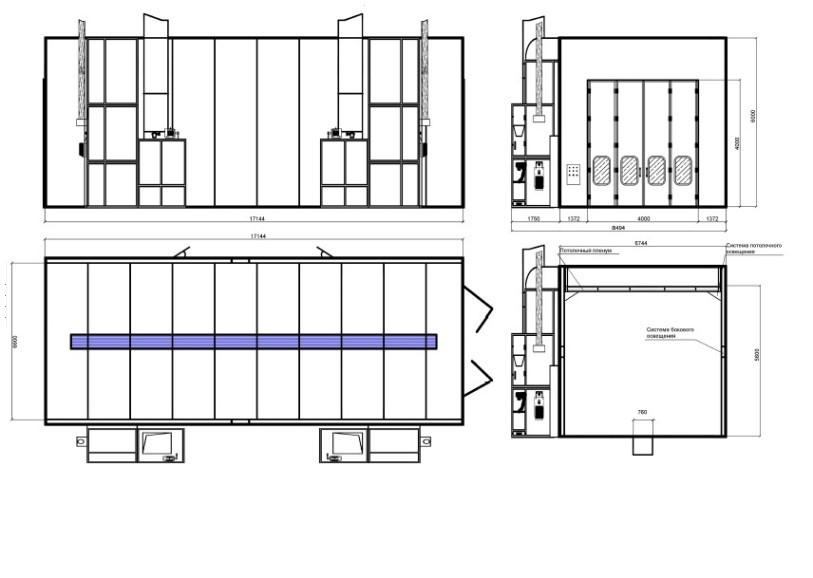

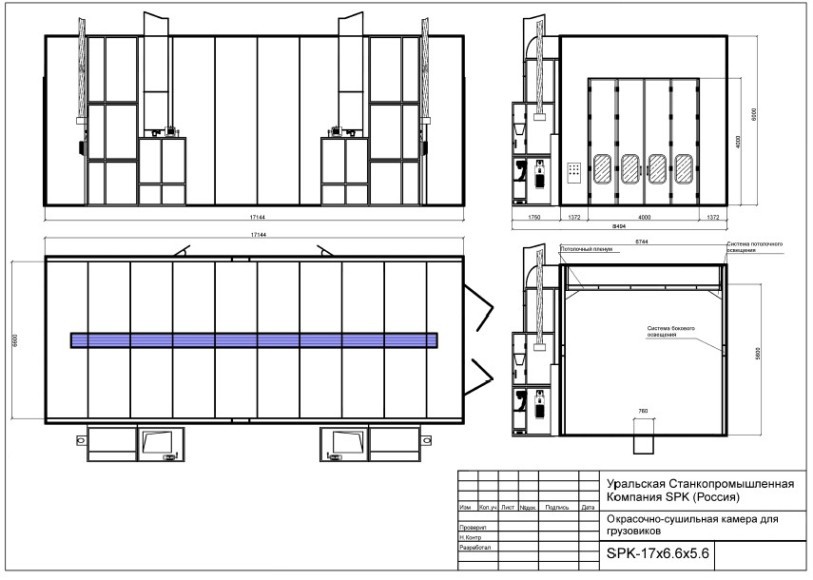

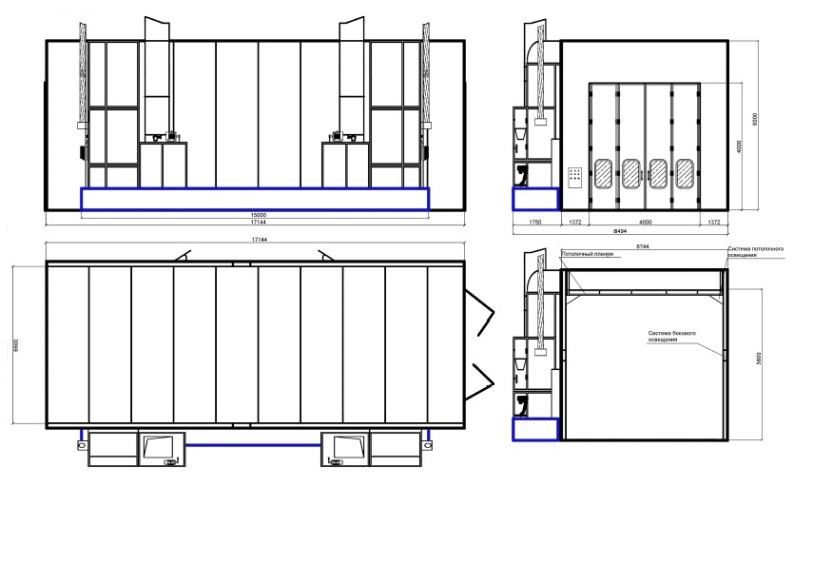

Габариты камеры

Внешние

17000*6600*5600 мм

Внутренние габариты

17144*8494*6000 мм

Направление воздушного потока

Вниз

Вытяжка

Проходит через канал

Кабина камеры SPK

Конструкция

Прямая

Стальная конструкция

Присутствует

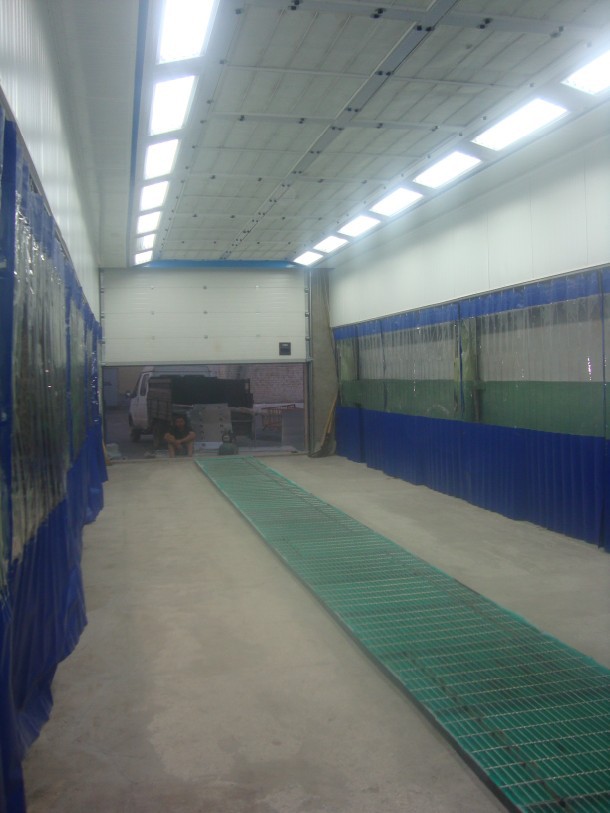

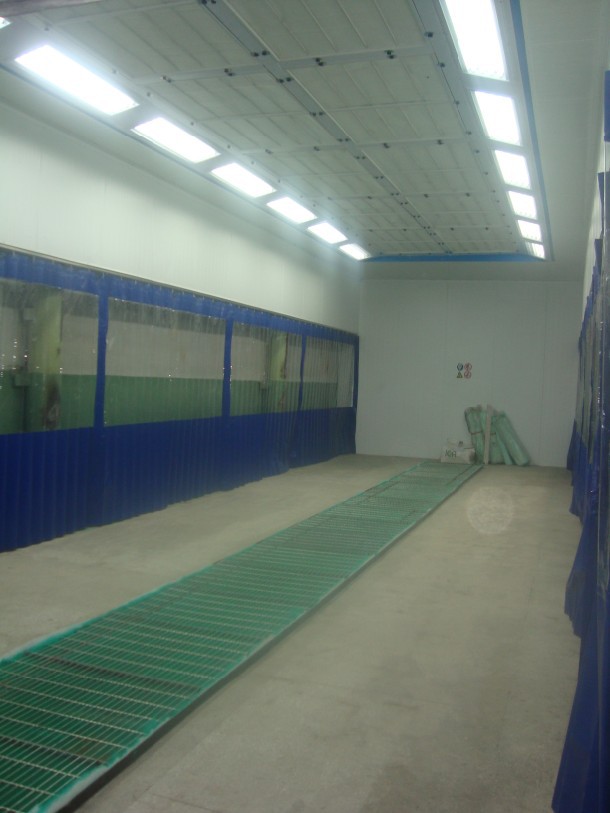

Напольные решетки

Число каналов

1

Размер канала

770/13000мм

Число решеток в каждом канале

По 1-му ряду

Материал/покрытие решеток

Сталь/оцинковка

Максимальное усилие

500-800 кг/м3

Въездные двери

Размер дверей (ШхВ)

4000х4000

Структура

Ворота распашные

Число

1

Сервисная дверь

Размер дверей(ШхВ)

800х2000

Число

2

Структура окон в сервисной двери

Овальные с проложенной теплоизоляционной резиной

Стеновые панели

Структура

Каждая панель оббивается стальными пластинами с обеих сторон, между этими пластинами имеется заполнение теплоизоляционной пеной

Крыша

Материал

Стальные пластины с оцинковкой

Структура

Прямая

Конструкция

Стальная

Конструкция потолка, оборудованного потолочными фильтрами

Каркас выполнен из стали D8

Панели крыши

Из минеральной ваты

Фильтры потолочные

SP-600G

Система освещения

Нижний свет

24 плафона*4 лампы, итого 208 ламп, мощность 36 Вт

Верхний свет

20плафонов*4 лампы, итого 304 лампы, мощность 36Вт  каждой лампы

Направление

Вертикальный

Каркас

Отсутствует

Действие выпрямителя

Одно действие для 2-х ламп

Мощность системы освещения (совокупная)

6 432 Вт

Группы притока и вытяжки

Конструкция генераторной группы

Квадратная, материал - сталь

Расположение генераторов

С обеих сторон

Материал каркаса обеих групп

Панели Rock Wool

Воздушные потоки

Регулируются пневматической заслонкой

Число генераторных групп притока/вытяжки

2/2

Характеристики вентилятора притока

Центробежный вентилятор имеет II-ное действие

Модель вентилятора

Siemens 4.2L

Мощность

2х4кВт

Производительность

63 000 м³/ч

Давление

726 Па

Характеристики вытяжного вентилятора

Модель вентилятора

Siemens -450-H

Мощность

1х5,5кВт

Производительность

63 000 м3/ч

Давление

710 Па

Подогрев воздуха в покрасочной камере

Характеристики горелки:

Газовая, дизельная, паровой, либо водяной калорифер, а также электро

Модель

RS5; одноступенчатая

Мощность

420кВт

Число горелок

2

Фильтрация воздуха в малярной камере

Характеристики фильтра притока

Основной фильтр карманной формы;

Потолочный фильтр

Характеристики фильтра вытяжки

Угольный и стекловолоконный фильтры

Система контроля

Панель управления включает:

Окрашивание; нарастающее температурное распыление; сушка; регулировка фазы сушки;

Выключатель освещения; метр часов; индикатор отказа; выключатель питания; термостат; температурный ограничитель, чрезвычайная остановка

Способ управления

Реле

Питание

Питание освещения

220 вольт 50Гц

Питание двигателя

3х380 вольт 50Гц

Общая мощность

33 кВт
