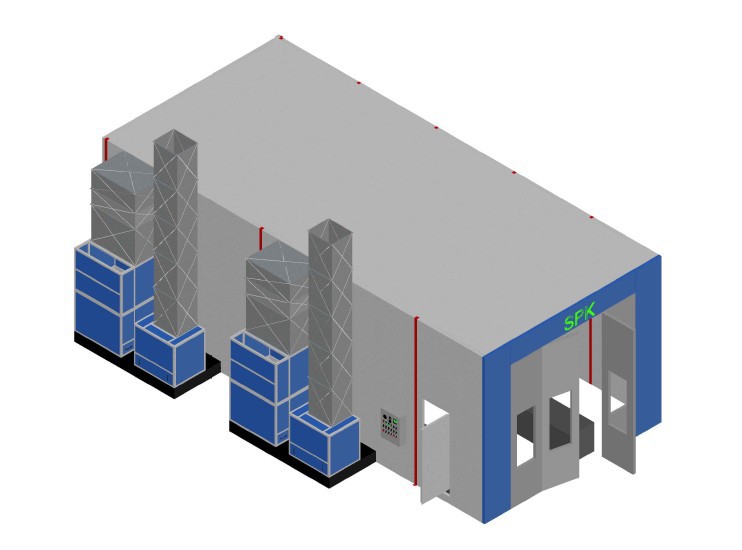

Размеры окрасочной камеры

Внутренние размеры

12000x5500х4300 мм

Внешние размеры

12160x5600x4604 мм

Вытяжка

Ч-з пол

Направление воздушного потока

Сверху вниз

Вытяжка

Количество каналов

2 каналов

Размер канала

10000х770 мм/канал

Количество решеток

2 рядов решеток

Решетки

полосы из стали, плоские+10-мм скрученная арматура из стали, покрытие - оцинковка

Максим. нагрузка

2.500 кг/м.кв

Кабина оск

Конструкция

Каркас силовой

Конструкция из стали

Присутствует

Главная дверь (1 шт)

Размеры ворот

4.000х4.000 (ШхВ)

Материал

Сталь оцинкованная

Разделение камеры

Присутствует

Структура окон

нет

Уплотнение

Теплоизоляционной резиной

Стеновые панели

Толщина панели, мм

80

Толщина стали,мм

1

Наполнитель панели

Минеральная вата

Характеристики наполнителя

Негорючий и пропитан антисептиком

Плотность заполнения

112 кг/м³

Сервисная дверь

Кол-во дверей

Одна дверь

Размер дверей

800 х 2.000(ШхВ)

Вид двери

выхлопная

Форма и структура окна

овальное, с уплотнением из термоизоляционной резины

Крыша

Форма и конструкция

Прямая, сэндвич панели 50 мм.

Стальная конструкция

Стальной силовой каркас

Конструкция потолка с закреплением фильтров потолка

Каркас из стали D8

Покрытие каркаса

+, порошковая покраска

Материал панелей

Минеральная вата

Модель фильтров потолочных

SP-600 G

Освещение в ОСК

Свет верхний (45 градусов)

16 плафонов х4 лампы, всего 64 лампы Х 36Вт

Материал каркаса для светильников

Сталь

Свет нижний (встроенный в панели)

20 плафона * 4 лампы. Всего 80 ламп Х 36Вт

Выпрямитель

1 действие для двух ламп

Группы притока и вытяжки (с воздухообменом 120 крат/ч)

Расположение генератора

По левой стороне

Конструкция генераторной группы

стальная конструкция в форме квадрата

Обшивка обеих групп

Теплоизоляционные панели

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов приточной и вытяжной групп

По 2 генератора

Поток воздуха притока

Имеет направление - сверху вниз

Воздушный поток вытяжки

Имеет направление - снизу вверх

Характеристика вентилятора притока

Вентилятор центробежный  двойного действия

Характеристика вытяжного вентилятора

Вентилятор центробежный  двойного действия

Марка - Siemens

Марка - Siemens

2х 5,5 кВт

Давление 726 Па.

Давление 780Па.

1х 7,5кВт

Пр-ность:      40 000 м3/час

Пр-ность:      40 000 м3/час

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным воздушным потоком

Оборудован ручной заслонкой

Подогрев воздуха в оск

Способ подогрева

вода

Количество теплообменников

2 шт.

Фильтрация камеры

Фильтр вытяжки

Конструкция: Стекловолоконный и угольный фильтры

Фильтр притока

Основной фильтр имеет форму кармана; +

Потолочный фильтр

Система перемещения маляров в покрасочном боксе

Лифт площадки

две

Питание

3х380 Вт/50Гц

Система контроля технологических режимов. IP 65

Управление

Реле контроллер

 Панель управления

Окраска; возрастающее тепловое распыление; сушка до 80-ти гр. и регулировка времени, выключатели: освещения и питания; индикатор отказа; термостат; метр часов и чрезвычайная остановка

Питание

Питание двигателей

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Общая мощность 39 кВт
