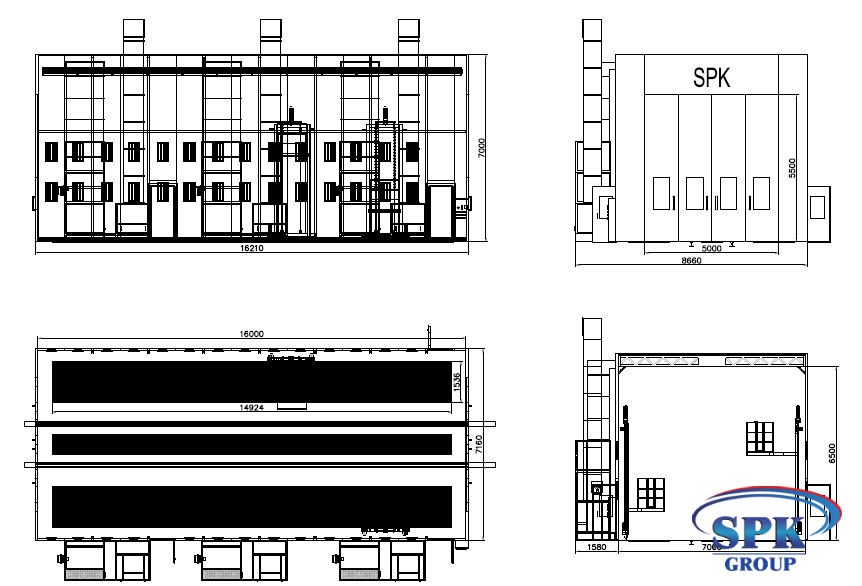

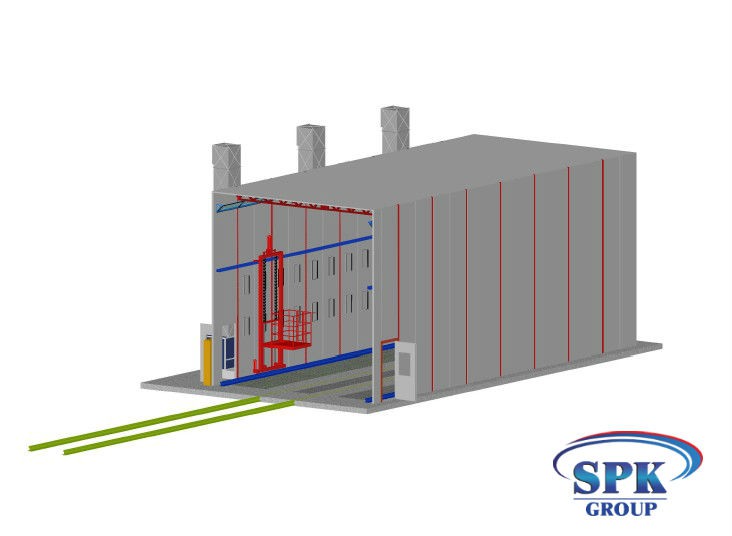

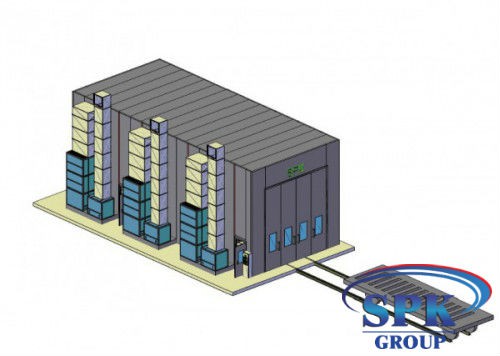

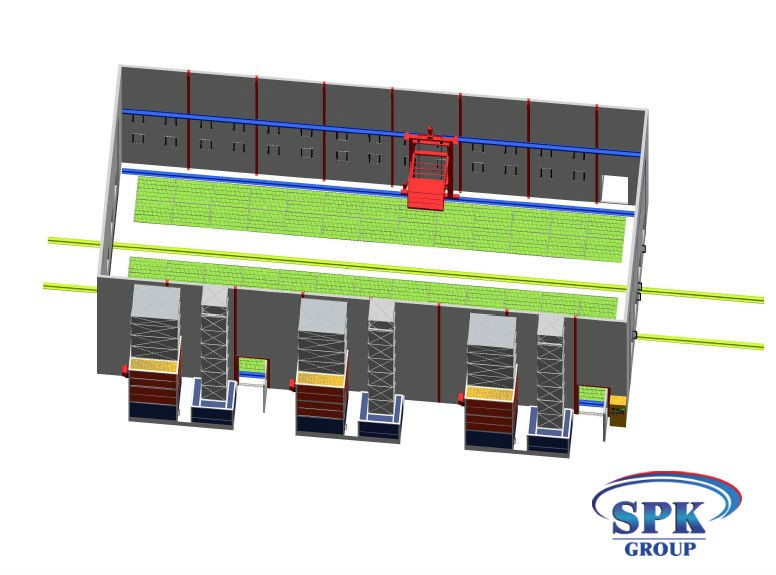

Размеры камеры покраски

Внутрен. размеры, мм

16000x7000х6500

Внеш. размеры, мм

16210x8660x7000

Вытяжка

через пол

Воздух в камере направлен

↓

Вытяжка

Количество каналов

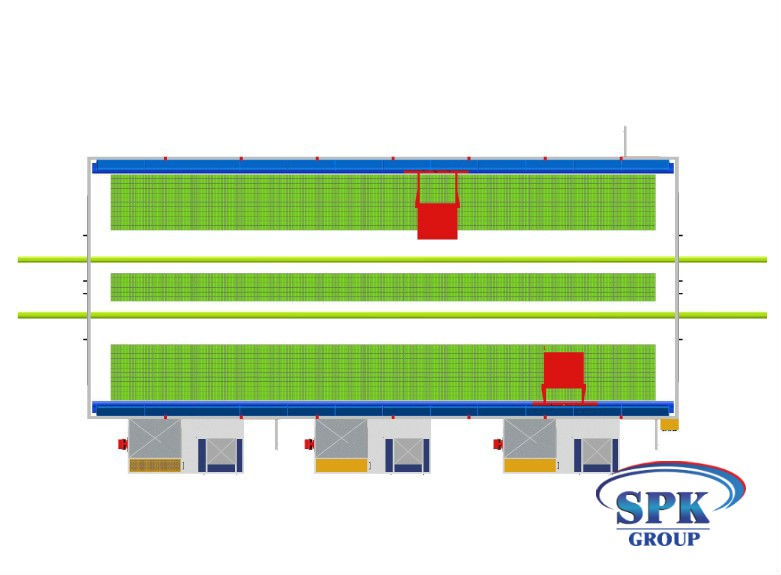

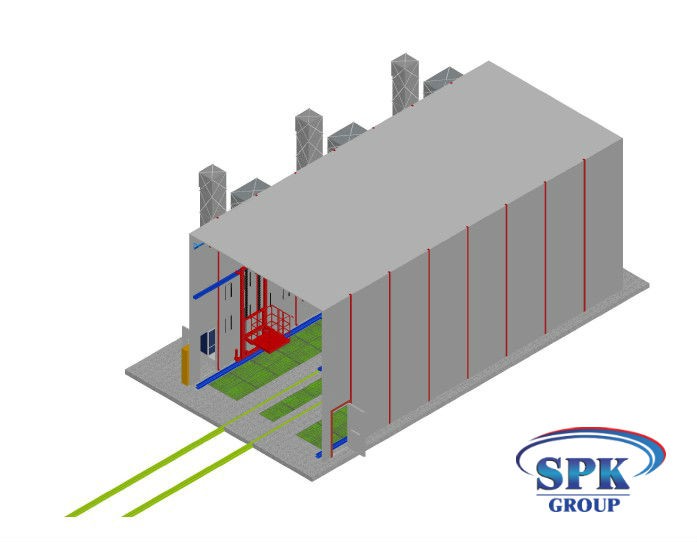

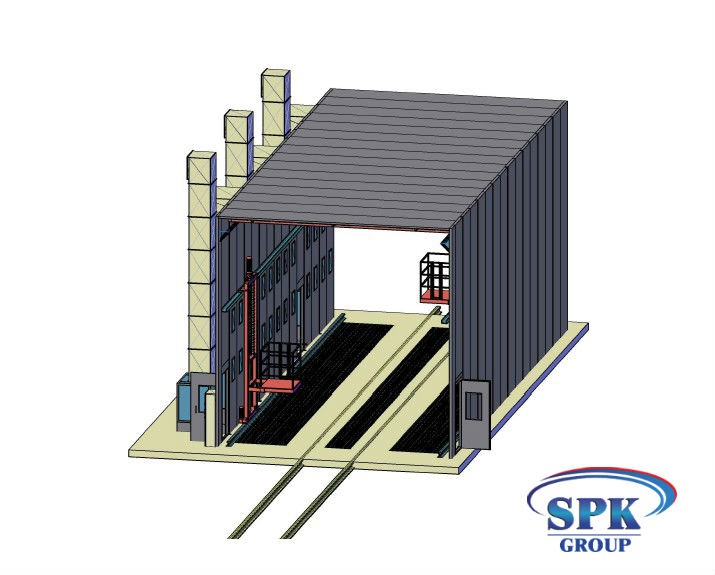

Пол полнорешетчатый

Число решеток

5 рядов

Размер канала

14924 х 768 мм/ каждый канал

Решетки

-плоские полосы

-скрученная арматура, стальная

Покрытие

оцинкованное

Максимальное усилие, кг/м.кв

1000

Кабина

Каркас кабины

силовой

Стальная конструкция

+

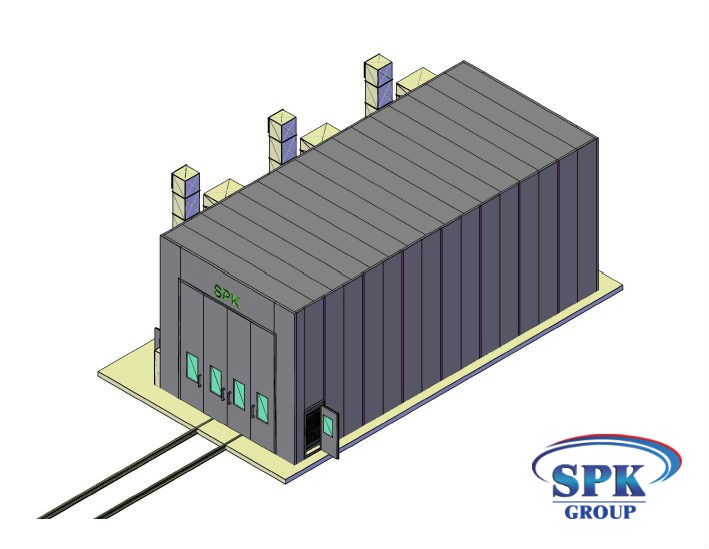

Основная дверь камеры SPK

Размер ворот

5000х 5500 (Шх В)

Кол-во, шт.

Две двери

Материал двери

оцинкованная сталь

Окна

-

Разделение камеры

да

Уплотнение

Резина теплоизоляционная

Панели стеновые

Слой стали в панелях

0.6 мм

Толщина панели

80 мм

Наполнитель

Минеральная вата

Описание наполнителя

Пропитан антисептиком, пожароустойчивый

Плот-сть заполнения, в кг/куб.м

112.0

Сервисная дверь в малярной камере SPK

Число, шт.

три

Р-ры дверей, в mm

 (Ш хВ)

800 * 2000

Вид

выхлопная

Окна

Прямоугольное окно + уплотнитель термоизоляционная резина

Крыша SPK

Исполнение крыши

Сэндвич-панели 50мм, крыша прямая

Покрытие каркаса

Покрывается порошковой окраской

Конструкция потолка, где закрепляются фильтры

В основе каркаса сталь D8

Каркас

Каркас стальной силовой

Материал панели крыши

Минерал. вата

Фильтры на потолке

Модель фильтров SP - 600 G

Свет в камере SPK

Освещение верхнее (45 °)

20 плафонов, четыре лампы  в каждом = 80 ламп мощ. по 36 Вт

Исполнение каркаса, где крепятся светильники

Сталь

Освещение нижнее (в панелях)

54 плафона, 2 лампы в каждом = 108 ламп мощ. по 18Вт

Выпрямитель

На две лампы – одно действие

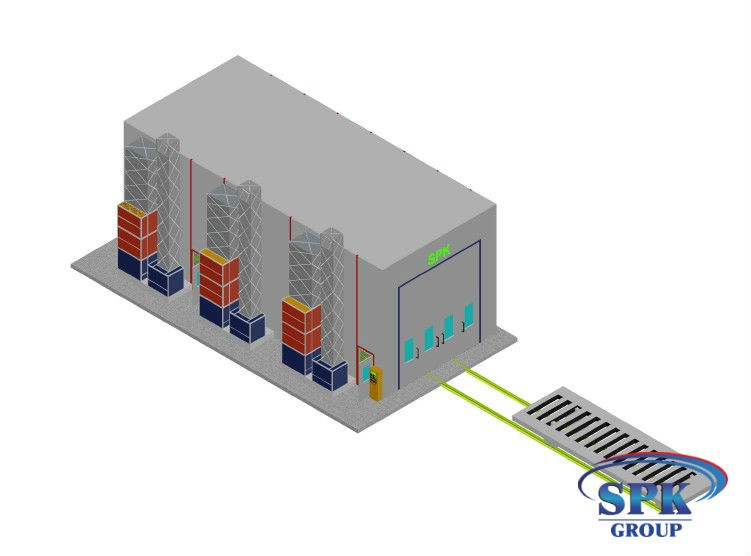

Характеристики приточной/ вытяжной групп. При скорости потока воздуха 0,23 - 0,3 метров/сек

Материал конструкции

Сталь

Управление воздушными массами

автоматической заслонкой

Обшивка групп

Каркас из теплоизоляционных панелей

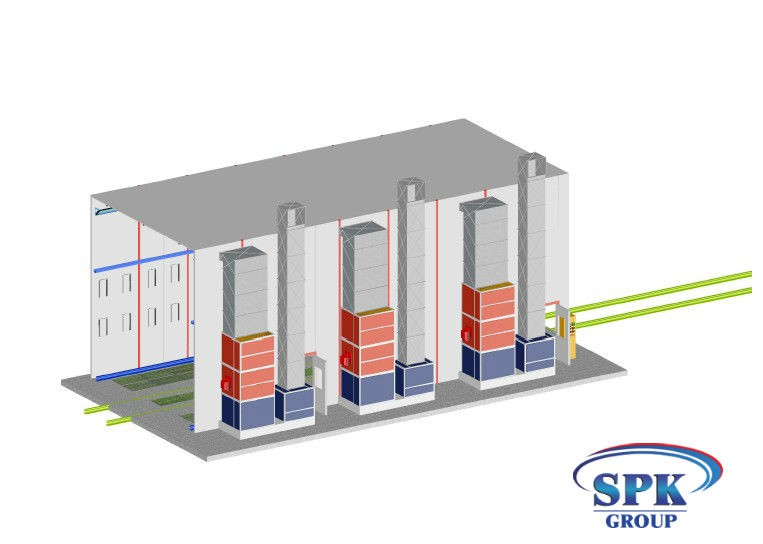

Дислокация генератора

Слева

Генераторы притока, шт.

три

Генераторы вытяжки

три

Поток воздуха притока

↓

Поток воздуха вытяжки

↑

Вентилятор притока

-центробежный Siemens, с двойным действием

Вентилятор группы вытяжки

- центробежный Siemens, с двойным действием

2 х 5 кВт

1 * 6,5 кВт

Производительность:      94 360 м³/час

Производительность:    93 500 м³/час

Давление 760 Па.

Давление 730 Па.

Управление притоком

Автоматическая заслонка

Регулировка вытяжки

Ручная заслонка

Очистка от окрасочного тумана кг/ч

86

Макс количество используемой краски кг/ч

310

Максимальное количество окрашиваемой поверхности м2/ч

352

Максимальное количество сушки поверхности м2/ч

На блок 310

Количество окрашиваемых изделий с учетом режимов окраска 20  °C, сушка 60 °C.

м2/сутки (24 часа) с учетом погрузки, выгрузки и ТО. При работе дух маляров в покрасочном блоке и производительности

35 м2/ч/чел.

На блок 385 м2 /сутки 2 маляра

Из расчета 350 раб дней 392 000 м2 /год

Тепловая система в камере SPK

Вид горелки

  Газовая горелка

Колич-во теплообменников

3 шт.

Фильтрация

Система фильтра притока

Главный карманный фильтр + Потолочный

Конструкция фильтра вытяжки

Включает: 1. Стекловолоконный и 2.  угольный фильтр

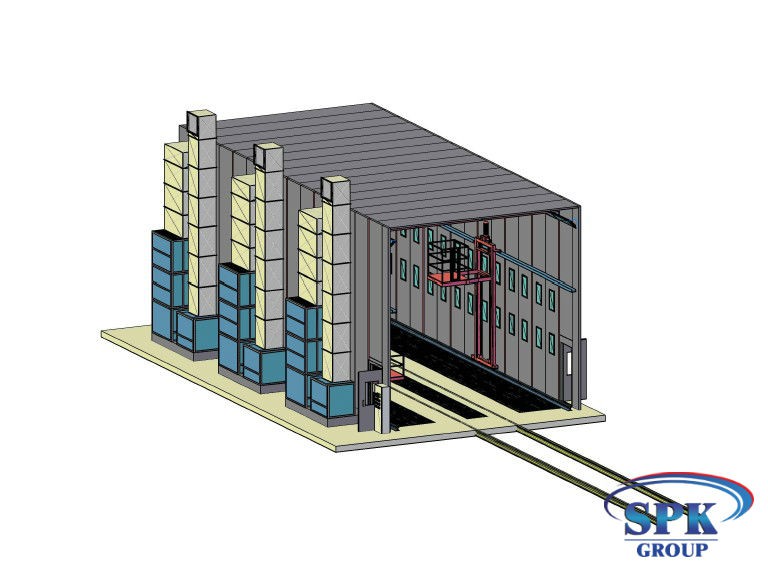

Система передвижения маляров в покрасочной камере

Кол-во лифт площадок, шт.

2 шт.

Питание системы

3*380 Вт

50 Гц

IP65 Контроль технологических режимов

Управляется

С исп. Реле

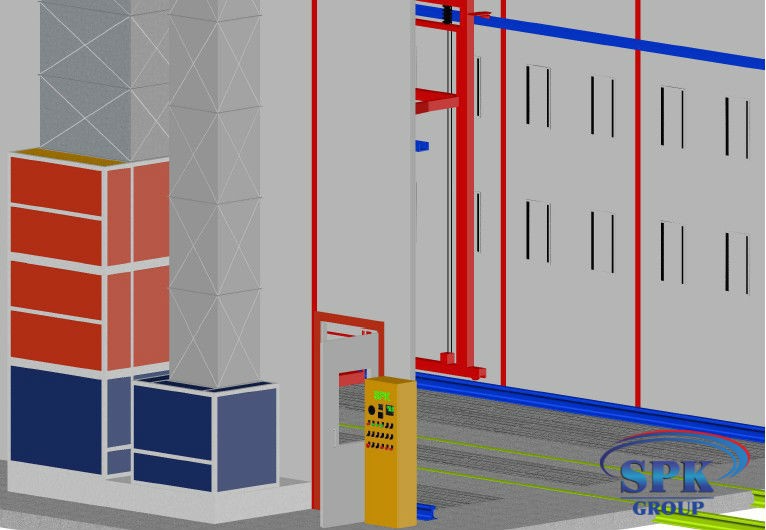

 Управляющая панель

Запускает: окрашивание, тепловое распыление с ; сушку до 65°С с регуляцией времени, метр часов и выключатели питания и освещения; чрезвычайную остановку и индикатор отказа; термостат

Питание

- двигателей, Вт/Гц

3* 380 /

50

Питание освещения, Вт/Гц

220/50

Общая мощность 54кВт
