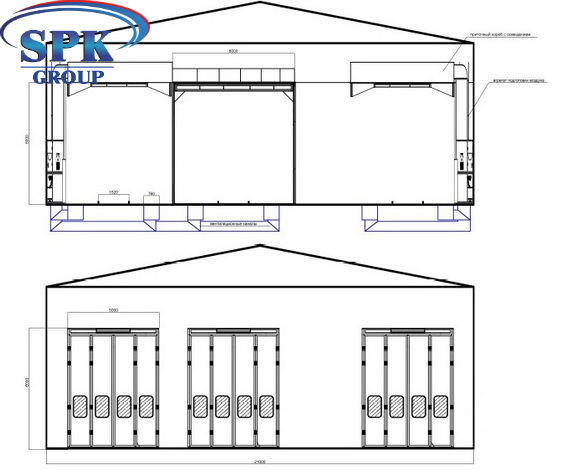

Габариты ОСК

Внешние (mm)

66000x21000x6600

Внутренние габариты (mm)

23000*6000*6000

Направление воздушного потока

Вертикальное - сверху вниз

Вытяжка

Через канал

Канал

Колич-во каналов

5

Колич-во решеток

5 рядов

Материал исполнения решеток

Сталь

Максимальное усилие ( кг/м3)

800

Кабина камеры SPK

Конструкция

Прямая

Исполнение

Сталь

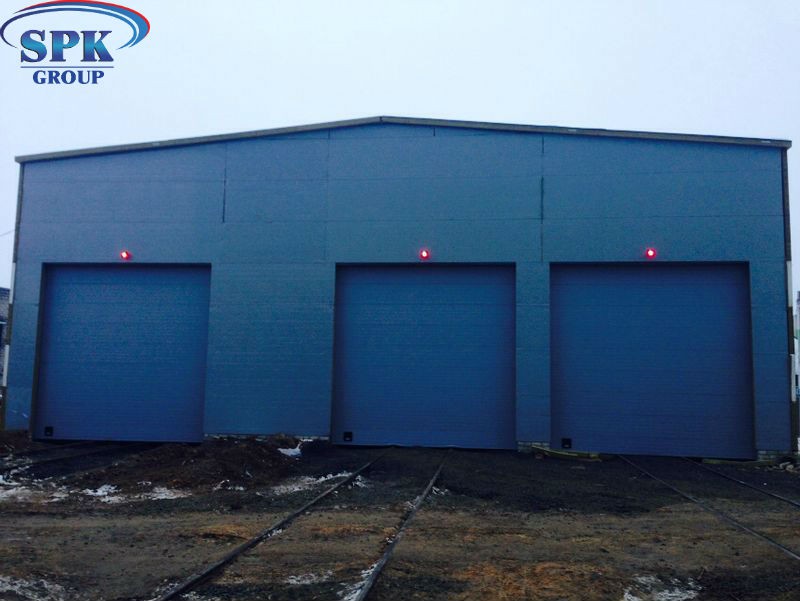

Въездные двери

Размеры (Ш*в)/ количество

5000х600/ 6

Материал и структура

Оцинкованная сталь

Структура дверей

Распашные ворота

Крыша

Материал

Пластины стальные оцинкованные

Структура

Прямая

Материал конструкции крыши

Стальная

Конструкция потолка, с потолочными фильтрами

Стальной каркас (сталь D8)

Панели

EPS

Фильтры потолочные

Мод.SP-600G

Осветительная система

Направление света

Вертикальное

Каркас крепления светильников

Отсутствует

Схема действия выпрямителя

для 2-ух ламп  одно действие

Совокупная мощность освещения

Рекомендуемая мощность 34.560Вт

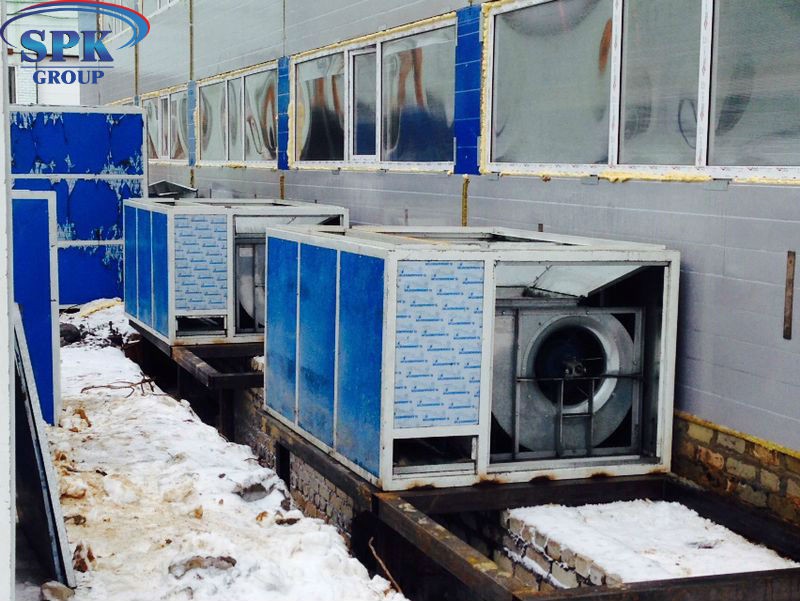

Группы притока/ вытяжки

Конструкция фильтров генераторной группы

Квадратная, материал выполнения - сталь

Расположение генераторов

С 2 сторон

Материал каркаса групп

Панели Rock Wool для обеих групп

Воздушные потоки

Регулирование электрической заслонкой

Колич-во генераторных групп притока + вытяжки

8+8

Характеристики вентилятора притока  (Центробежный 2-ной вентилятор)

Модель

4.2L

Мощность (кВт)

2х5.5

Произв-ность (м³/час)

288.000

Давление (Па)

820

Характеристики вытяжного вентилятора (центробежный 2-ной вентилятор)

Модель

450-H

Мощ-сть

1х7,5кВт

Произв-ность (в м³/ч)

272.000

Давление (Па)

720

Тепловая система в окрасочной камере

Характеристики горелки:

4 горелки

Кол-во  теплообменников

8

Производительность  кКал/час

460.000

Фильтрация воздуха в камере

Описание фильтра притока

Основной фильтр имеет карманную форму;

Потолочный фильтр

Описание фильтра вытяжки

Угольный, стекловолоконный фильтры

Система контроля

Панель управления имеет переключатели и кнопки:

Окрашивание; возрастающее температурное распыление; метр часов, сушка с регулировкой времени; индикатор отказа; термостат; выключатель питания; чрезвычайная остановка;, выключатель освещения, термостат, температурный ограничитель

Способ управления

Реле

Эл/питание камеры

Эл/питание освещения

220/ 50 (Вольт/ Гц)

Эл/питание

3х380/ 50  двигателя (Вольт/ Гц)

Общая мощность (в кВт)

183
