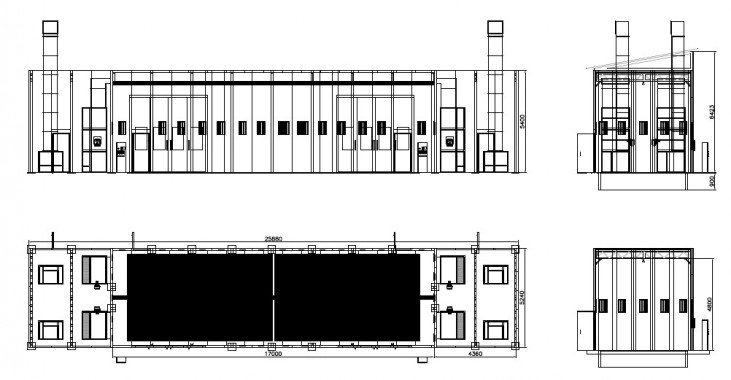

Размеры окрасочной камеры

Габариты внутренние

17000x5000х4800 мм

Габариты внешние

25880x5400x5240 мм

Вытяжка

ч/з пол

Поток воздуха

Исходит вниз

Вытяжка

Количество каналов

Полнорешетчатый пол

Размер канала

16000х4600 мм/канал

Число рядов решеток

6 шт.

Решетки

Из плоских стальных полос и скрученной стальной арматуры 10 мм толщиной

Покрытие решеток

оцинкованное

Нагрузка max

1.000 кг/м2

Кабина. В уличном исполнении

Конструкция кабины камеры

силовой каркас

утеплённые балки

Стальная конструкция

Маневровое устройство

+

Монорельс – Таль 1 т

Главная дверь. В уличном исполнении

Количество

две

Размеры ворот

3900х4000 (ШхВ)

Материал

оцинкованная сталь

Разделение камеры

+

Форма окон

Прямоугольная

Уплотнение двери

Теплоизоляционной резиной

Стеновые панели. В уличном исполнении

Толщина панели, в мм

120

Толщина стали, в мм

0,6

Заполнение

Минеральной ватой

Свойства наполнителя

Негорючий, пропитывается антисептиком

Плотность  (кг/ м³)

112

Сервисная дверь

Количество дверей

2

Габариты

800 х 2000  (Ш х В)

Вид двери

выхлопная

Окно в двери

Несовместимо с уличной установкой

Крыша. В уличном исполнении

Структура

Прямая, сэндвич-панели 100 мм  толщиной

Наличие стальной конструкции

Каркас стальной силовой

Утепленные балки

Потолок с креплением потолочных фильтров

Конструкция из стали D8

Покрытие каркаса

Порошковой окраской

Материал панели крыши

Минеральная вата

Потолочные фильтры

Модель фильтров SP-600G

Осветительная система камеры  SPK-17.5.5

Верхний свет (45 градусов)

22 плафона, в каждом 4 лампы

Конструкция крепления светильников

Стальной

Нижний свет (встроенный в панели)

24 плафона, в каждом по 2 лампы

Выпрямитель

одно действие Х две лампы

Группы притока и вытяжки в уличном исполнении

Положение генератора

С двух сторон

Генераторной группы

Имеет конструкцию квадратной формы из стали

Обшивка групп

из теплоизоляционных панелей

Регулировка потоков воздуха

Автоматической заслонкой

Генераторы притока

4 шт. в группе

Генераторы вытяжки

4 шт. в группе

Воздушный поток

Сверху вниз

Воздушный поток

Снизу вверх

Вентилятор приточной группы

Имеет двойное действие

Вентилятор вытяжной группы

Имеет двойное действие

Пр-во Siemens

Пр-во Siemens

Мощность: 2 х 4кВт

Мощность: 1 х 5,5 кВт

Производительность:      90 000 м³/ч

Производительность:    89 000 м³/ч

Давление (Па) 780

Давление (Па) 726

Приток воздуха

Управляется автоматической заслонкой

Поток воздуха в вытяжке

Управляется ручной заслонкой

Тепловая система камеры

Горелка

 Дизельная

Количество 4 шт.

4 шт.

Модель горелок

RС

Произ-ность горелки расход кг/ч

Рекуператор

420-1520 кВт

60-112 кг/ч

С рекуператором 32-73

Конструкция теплообменника

Мультицикл и антивзрывчатое отверстие

Система автоматического микроклимата окрасочной камеры

Автоматическое включение

3х380 Вт

50Гц

Действия при замерзании агрегатной группы

Размораживание фильтровальной системы, Размораживание льда в рекуператоре, устранение эффекта бани и конденсата

Режимы работы

Режим сна:  +2 гр.C

Перед работой:  +18 гр.C

Аварийный: Разморозка

Мощность  max 50 кВт

Фильтрация

Фильтр притока

Включает: главный фильтр карманной формы; а также потолочный фильтр

Фильтр вытяжки

Включает: Стекловолоконный, угольный фильтры

Автоматическое пожаротушение

Модель

Буран 50

Срабатывание

Автоматический режим

Способ тушения

порошковый

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер

 Панель управления

Окрашивание; температурное распыление с возрастанием; сушка до 60°, регулировка времени сушки; выключатель освещения;; термостат; метр часов;; чрезвычайная остановка; индикатор отказа, выключатель питания

Эл/питание

- двигателя

3х380 Вт

50Гц

- освещения

220 Вт/50Гц

Общая мощность 26-68кВт
