Размеры

Количество секций

2

Внутренние размеры каждой секции  (ДхШхВ):

5 мм

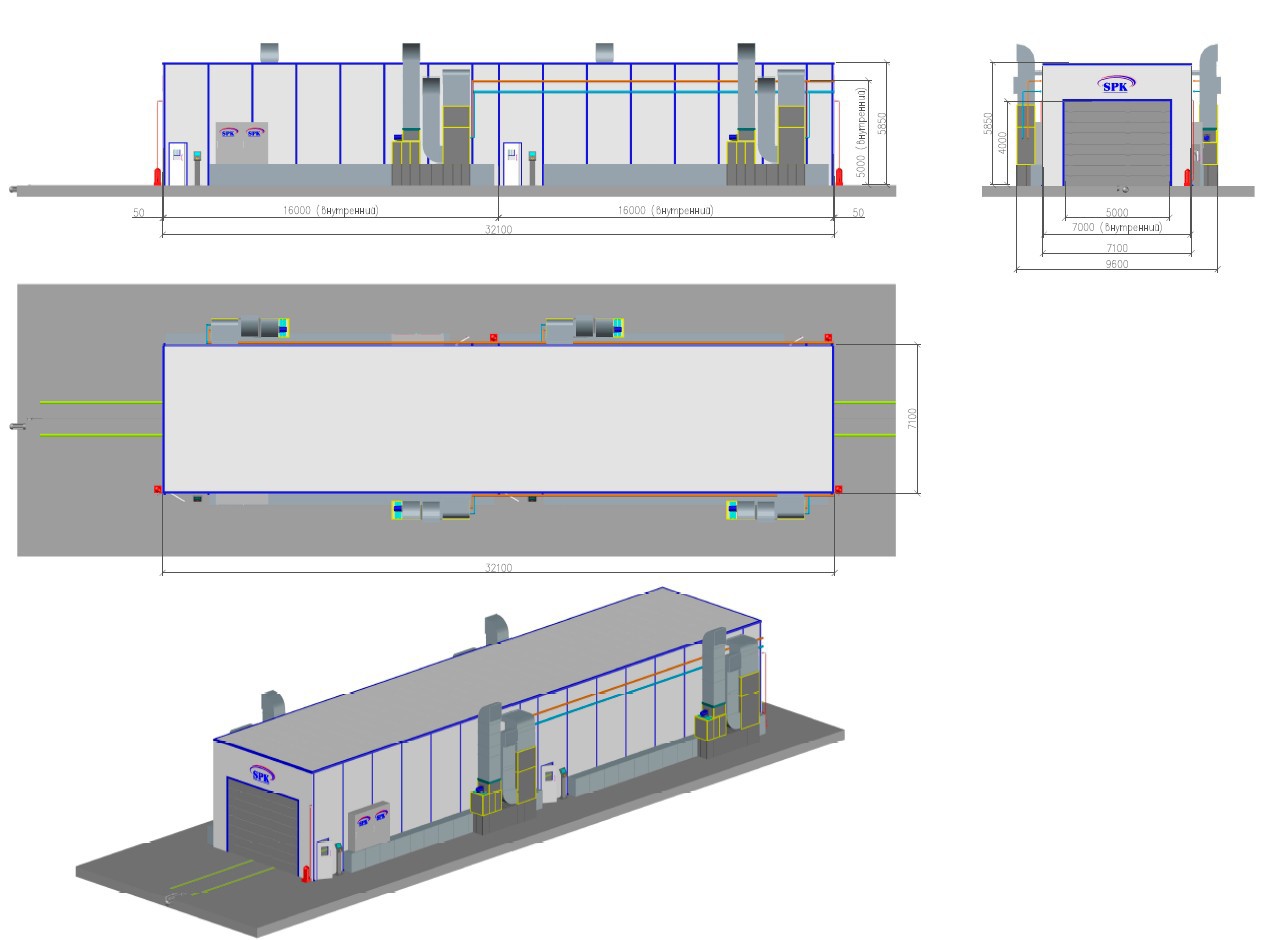

Внешние размеры:

32100x9600x5850 мм

Поток воздуха

Нисходящий поток

Вытяжка

Диагональная, через рамки фильтров в боковых стеновых панелях.

Вытяжка

Количество каналов

-

Размер канала (ДхШ)

-

Количество решеток

-

Материал решеток

-

Покрытие решеток

-

Максимальная нагрузка

-

Кабина

Конструкция

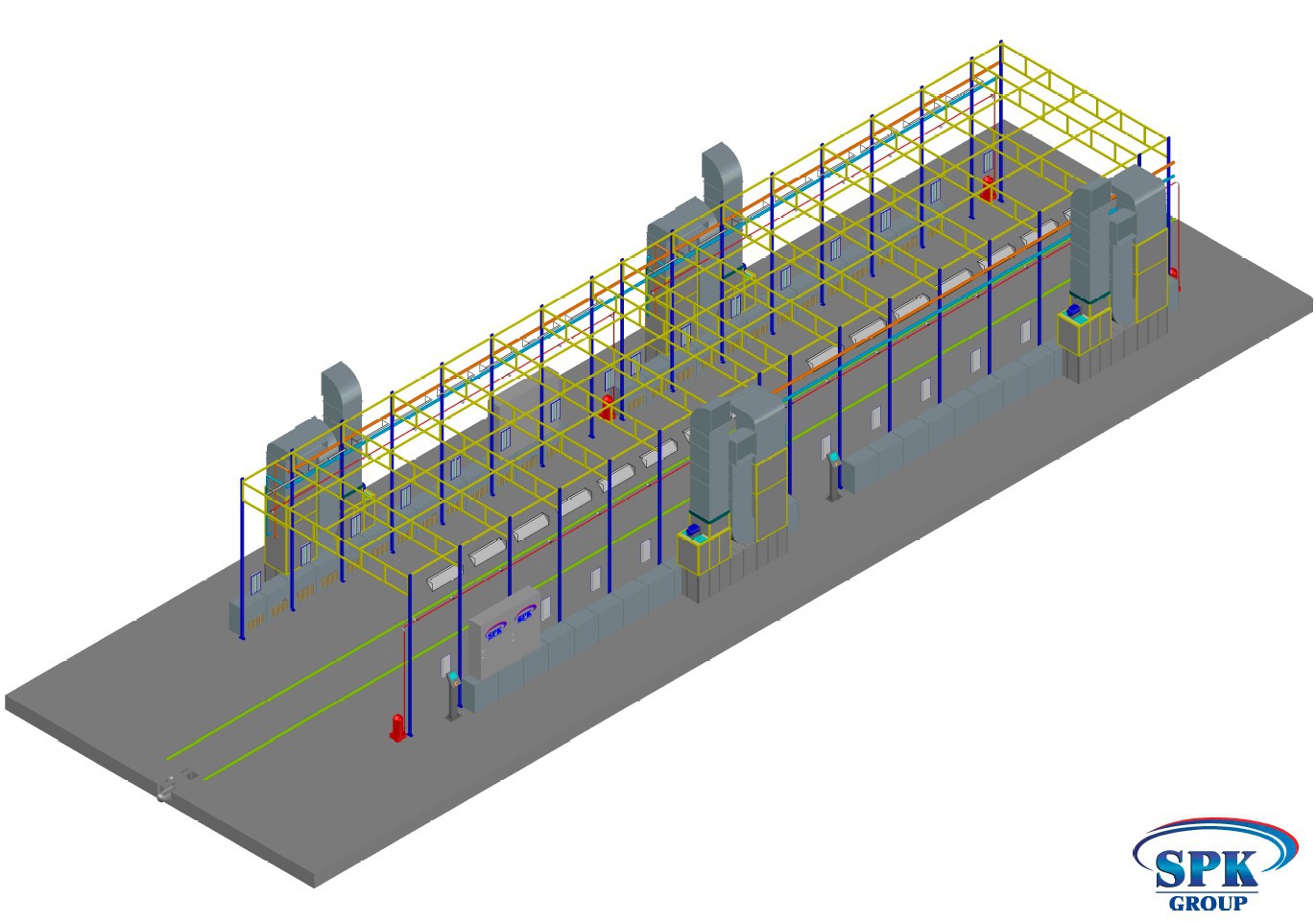

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь

Тип

Подъемно-секционные  ворота  с электроприводом

Количество

2 шт.

Просвет ворот

5000х4000 (ШхВ)

Материал

Сталь

Дополнительные ворота внутри  ОСК

Тип

Рольставни с  электроприводом

Количество

1 шт.

Просвет ворот

7000х5000 (ШхВ)

Материал

Алюминий

Толщина  панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³

Сервисная дверь

Количество дверей

4 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

В боковых стенках

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 710-1000 Люкс. Искро-взрывозащищенное исполнение (EX)

Верхний свет (45 градусов)

32 плафонов по периметру по 4 лампы

Каркас крепления светильников

Стальной каркас

Боковой  свет встроенный в стены

32 плафона по 4 лампы

Каркас крепления светильников

Стальной каркас

Группы притока и вытяжки

Положение генератора

 Справа и слева

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

4 генератора

Количество генераторов вытяжки

4 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Модель вентилятора притока

Центробежный вентилятор двойного действия

Модель вытяжного вентилятора

Центробежный вентилятор двойного действия

Искро-взрывозащищенное исполнение (ЕХ)

Искро-взрывозащищенное исполнение (ЕХ)

15,0 кВт

15,0 кВт

Производительность общая :      164  000 м³/ч

Производительность общая :      164 000 м³/ч

Давление 760 Па.

Давление 760 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Инверторный привод электродвигателя

Подогрев воздуха

Способ подогрева

Теплообменник на горячей воде ( температура 85-95°C

Количество теплообменников

4 шт.

Способ дополнительного подогрева в зимнее время

Электронагрев

Количество теплообменников

 шт.

Модель горелок

-

Тепловая мощность

1280 кВт

Фильтрация

Фильтр притока

Основной фильтр карманной формы;

Потолочный фильтр

Фильтр вытяжки

Стекловолоконный фильтр, угольный фильтр

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер

Панель управления

Окрашивание; возрастающее температурное распыление; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ)

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Общая мощность 111  кВт
