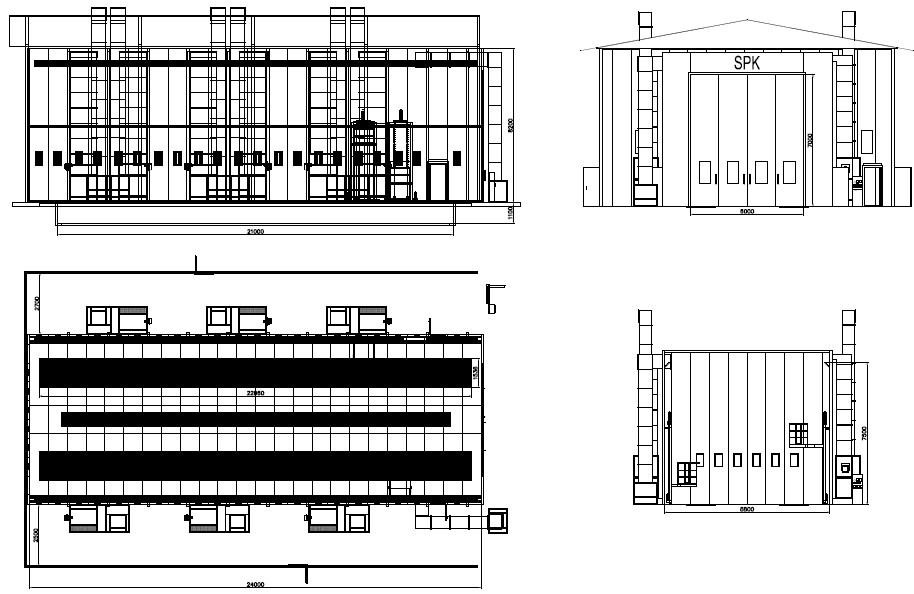

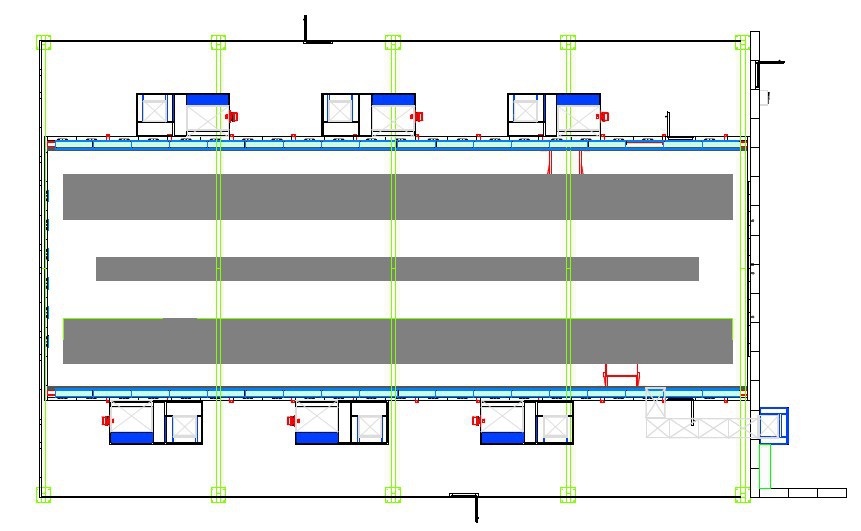

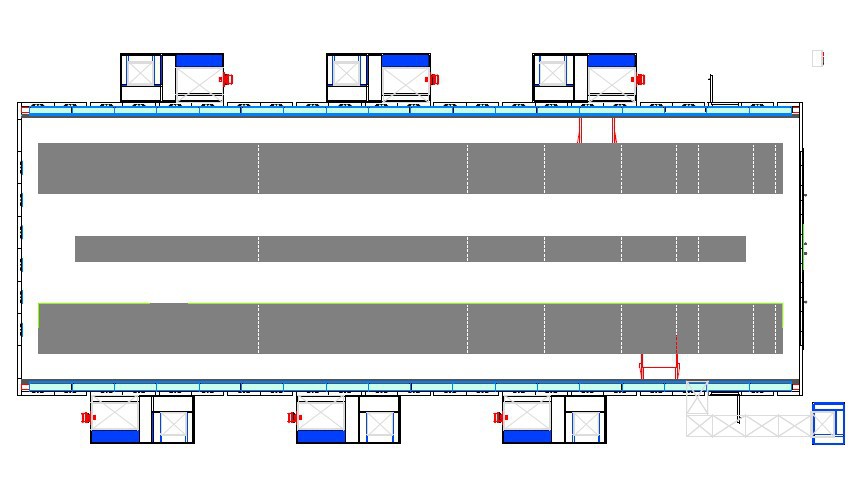

Размеры малярно сушильной камеры

Внутренние габариты

24000x8800х7500mm

Внешние размеры

24240x12040x8200mm

Поток воздуха

Исходит вниз

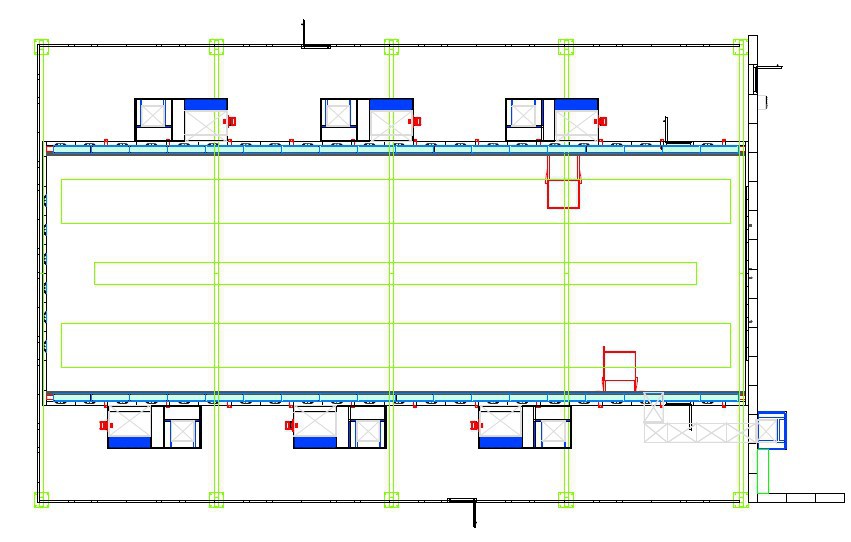

Вытяжка

Ч-з пол

Вытяжка

Количество каналов

три

Размер каждого канала

22960х770 мм/1 канал

Количество решеток

5 рядов решеток

Материал решеток

Решетки выполнены из плоских стальных полос и 10-mm скрученной стальной арматуры

Смотровая яма

1 канал

Размер смотровой ямы

21000х1100 мм

Покрытие решеток

оцинковка

Нагрузка максимальная

1.000 кг/м²

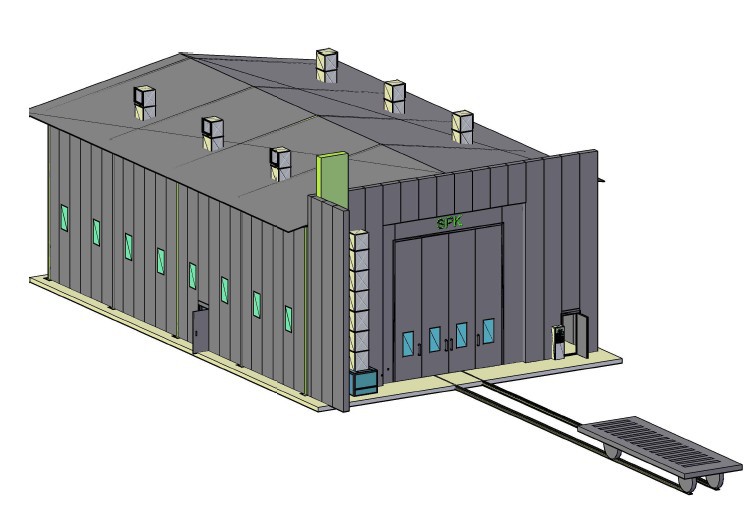

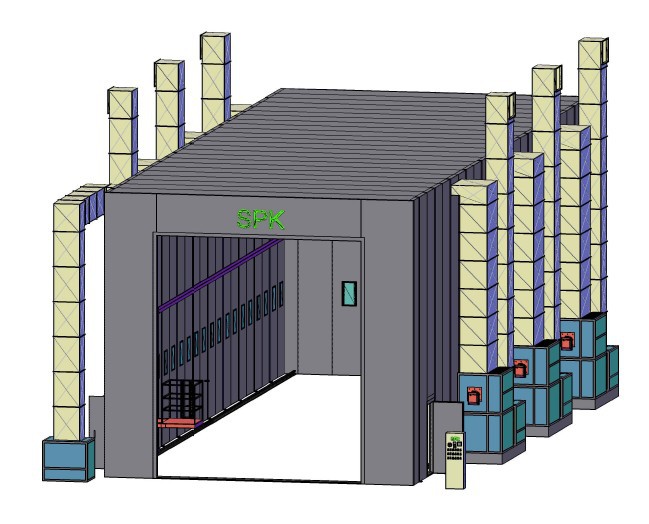

Кабина камеры. Уличное исполнение

Конструкция кабины

Силовой каркас

Стальная конструкция

Присут.

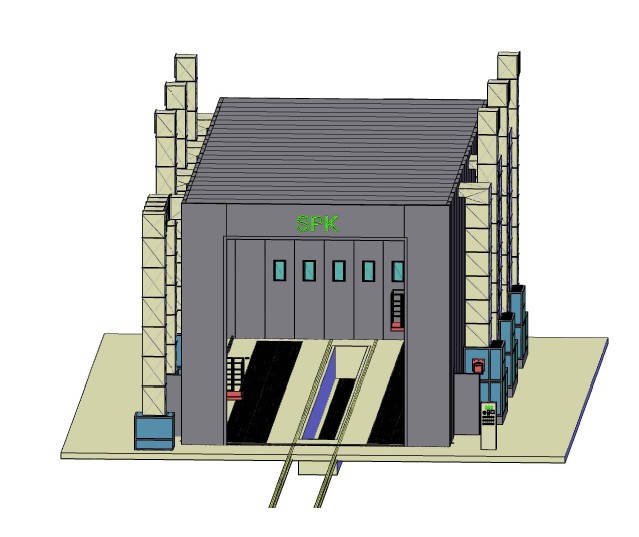

Основная дверь камеры. Уличное исполнение

Кол-во

1 шт.

Размеры ворот

6000х7000 (ШхВ)

Материал

оцинкованная сталь

Разделение камеры

+

Окна

-

Уплотнитель

теплоизоляционная резина

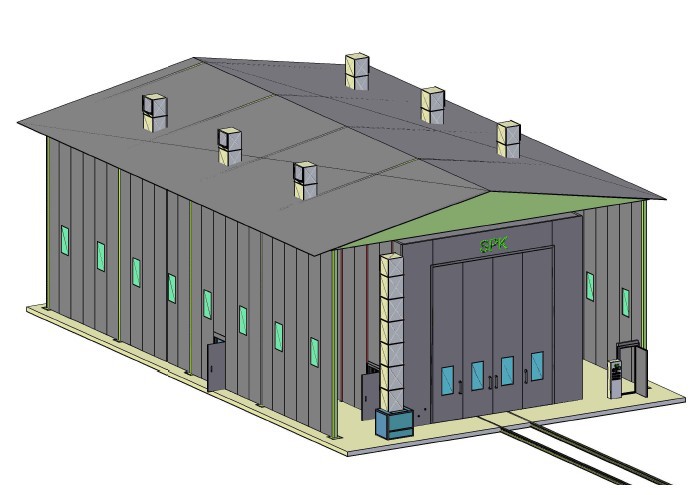

Стеновые панели малярной камеры. Уличное исполнение

Толщ. панели

120мм

Толщ. стали

0.6 мм

Наполнитель в панелях

Минеральная вата

Характеристики наполнителя

Негорючий, с антисептиком

Плот-сть заполнения

112.0 кг/м.куб.

Сервисная дверь

Двери

3 шт.

Размеры дверей, мм (Ш х В)

800х2000

Вид двери

выхлопная

Конструкция окон

С уличным исполнением не совместимы.

Для помещения одно окно прямоугольное + уплотнение термоизоляционной резины

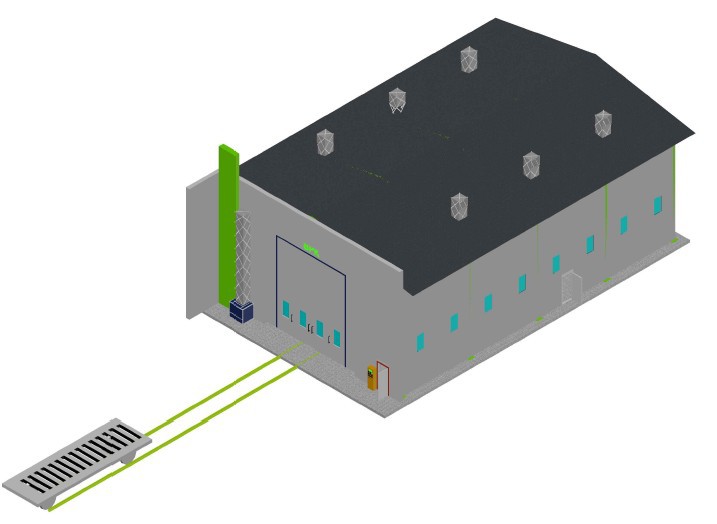

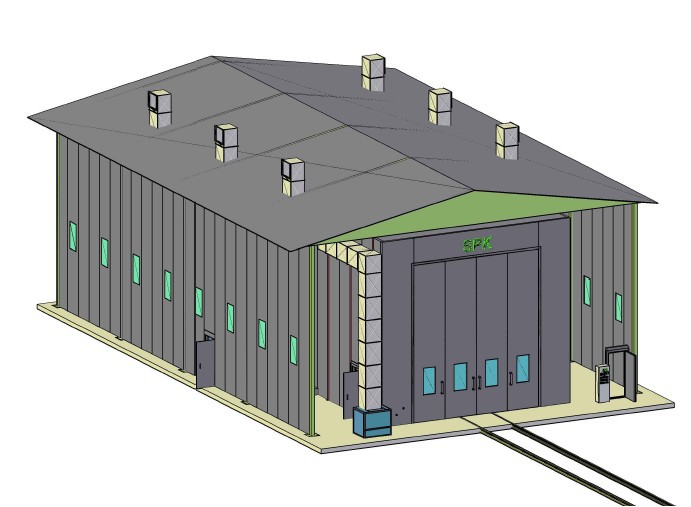

Крыша. В уличном исполнении

Структура

Форма - прямая, сэндвич панели 100мм.

Каркас

Стальной силовой

Конструкция потолка с закреплением потолочных фильтров

Каркас производится из стали D8

Покрытие каркаса

Порошковая покраска

Панели

Заполняются минеральной ватой

Модель потолочных фильтров

SP-600 G

Освещение малярной камеры

Верхний свет (45 град-в)

Включает 32 плафона, каждый по 4 лампы

Каркас крепления светильников

Из стали

Нижний свет (встроенный в панели)

Включает 32 плафона, каждый по 2 лампы

Выпрямитель

Одно действие Х две лампы

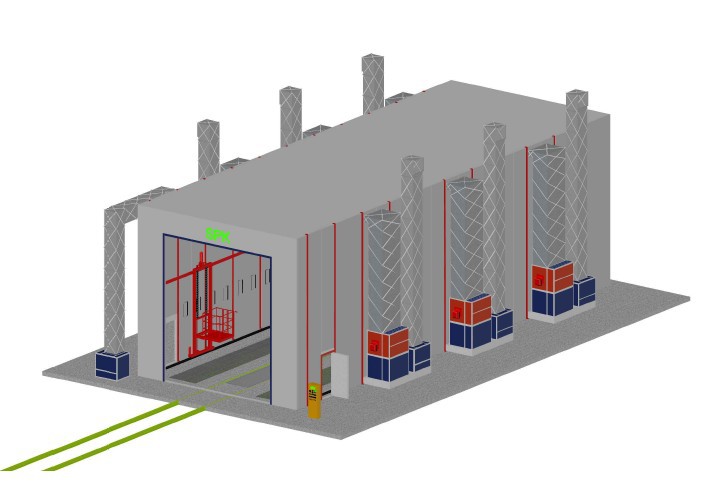

Группы притока и вытяжки в уличном исполнении

Положение генератора

На обеих сторонах

Структура генераторной группы

Стальная конструкция в форме квадрата

Обшивка обеих групп

Теплоизоляционные панели

Потоки воздуха регулируются

Автоматической заслонкой

Генераторы приток

6 шт.

Генераторы вытяжки

6 шт.

Поток воздуха притока

Направляется Сверху вниз

Поток воздуха вытяжной группы

Направляется Снизу вверх

Характеристики двойного центробежного вентилятора притока

Производитель  Siemens

Характеристики двойного вытяжного вентилятора

Производитель  Siemens

Siemens

2х4,5 кВт

1х6,5кВт

Производительность:      184 000 м³/ч

Производительность:    183 000 м³/ч

Давление 760 Па.

Давление 731 Па.

Приток воздуха производится

Автоматической заслонкой

Управление вытяжным потоком воздуха

Ручной заслонкой

Подогрев воздуха в малярной камере

Способ отопления

Горелки: Дизельная, либо газовая; пар; вода; электричество

Теплообменники

6 шт.

Модель горелок

RС

Мощность

1.458 кВт

Теплообменник

Включает в структуру: антивзрывчатое отверстие и мультицикл

Система автоматического микроклимата покрасочной камеры

Автоматическое включение

3 х 380 Вт/50Гц

Действия при замерзании агрегатной группы

1. Разморозка фильтровальной системы, 2. разморозка льда в рекуператоре, 3. устранение эффекта бани, 4. удаление конденсата

Режимы работы

Режим сна:  +2°C

Перед работой:  +18°C

Аварийный: Разморозка

Наибольшая мощность 39кВт

Фильтрационная система

Фильтр притока

Основной фильтр карманной формы;

Потолочный фильтр

Фильтр вытяжки

Конструкция состоит из стекловолоконного и угольного фильтров

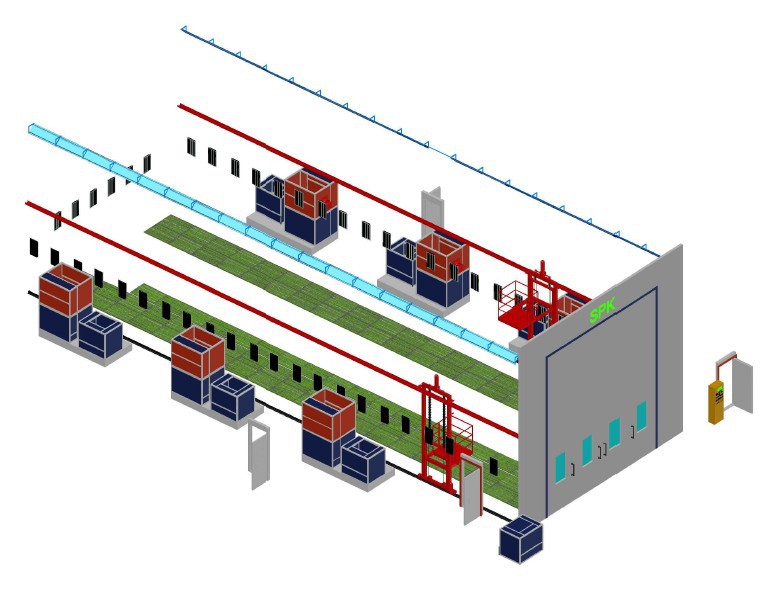

Система перемещения маляров в малярном боксе

Лифт площадки

2

Питание

3 х380 Вт/ 50Гц

Система автоматического пожаротушения

Модель

Буран 50КД

Срабатывание

В автоматическом режиме

Способ тушения

порошковый

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер

Панель управления включает в себя режимы

- Окрашивание; - возрастающее температурное распыление;  - сушка, регулирование времени сушки; выключатель системы освещения; индикатор отказа; термостат и метр часов; выключатель питания и чрезвычайная остановка;
