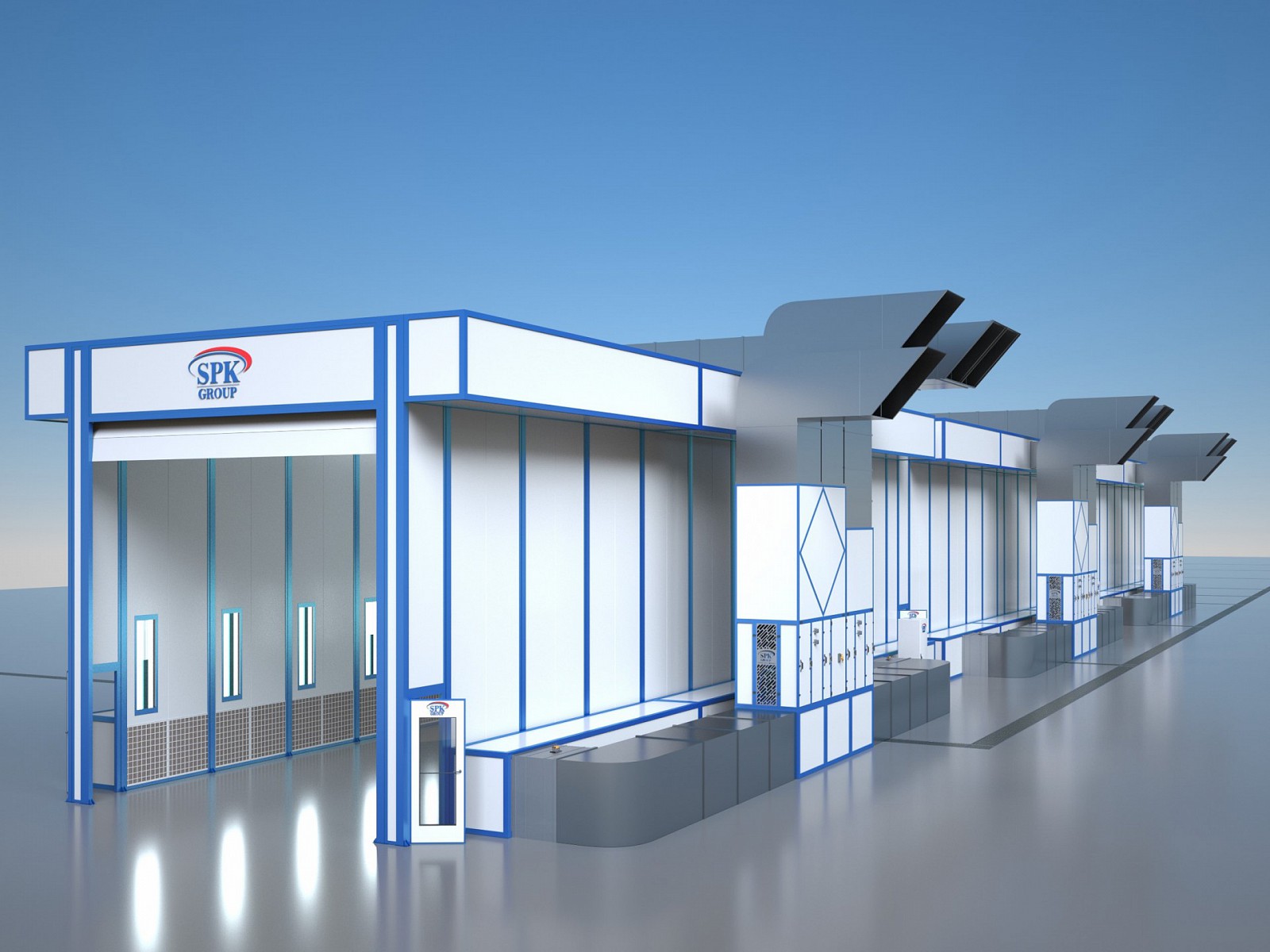

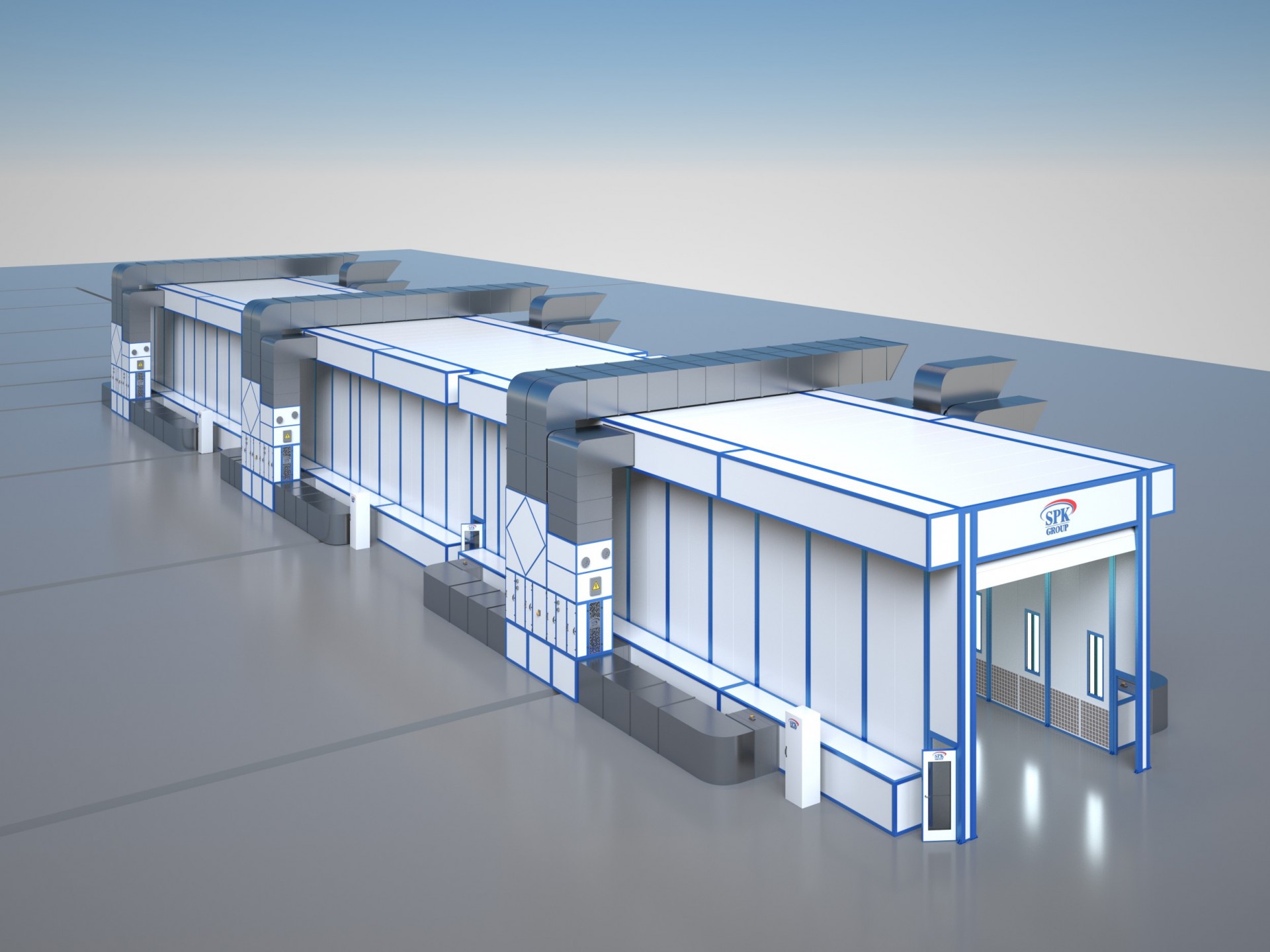

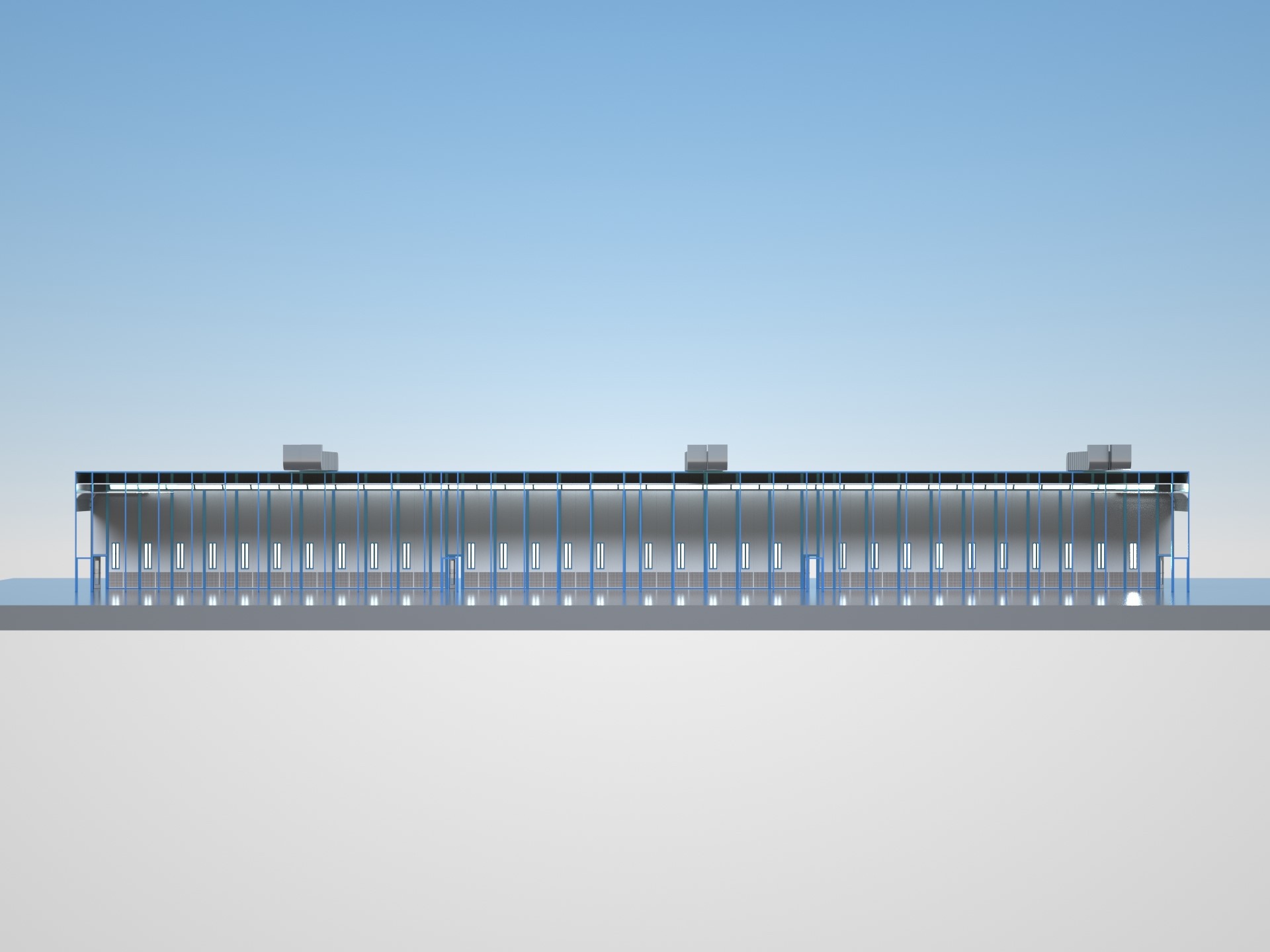

Окрасочно-сушильная камера состоит из одной секции.

Внутренние размеры камеры (ДхШхВ): 67 000 х 6000 х 6000 мм.

Камера проходного типа, исполнение камеры - в отапливаемых помещениях.

Несущие конструкции комплекса представлены общим силовым каркасом внутреннего исполнения, стойким к воздействию неблагоприятных факторов. Стены камеры выполнены из сэндвич-панелей толщиной 50 мм, различных типоразмеров. Стены и потолок камеры сделаны из материалов, легко очищающихся от загрязнений, ЛКМ и порошков.

Для въезда и выезда кабина оборудована подъемно-секционными воротами с электроприводом. Ворота расположены с торца по оси симметрии камеры. Размер ворот (ШхВ): 5500х5500 мм. Ворота выполнены из материалов, стойких к воздействию органических растворителей, а также повышенных температур, имеют теплоизоляцию, требуют минимального ТО.

На боковых стенах расположены 8 сервисных дверей размером 800х2000 мм. Они выполняют функцию аварийного выхода и оборудованы системой закрытия типа "Антипаника". Покрасочное оборудование размещено за пределами камеры. В камере находятся только шланги высокого давления, окрасочный пистолет. Узел подачи краски располагается в цехе, неподалеку от комнаты смешения красок.

Режимы вентиляции:

• Окраска - прямоточный режим с забором свежего воздуха с улицы и выбросом отработанного воздуха на улицу.
• Сушка - режим рециркуляции воздуха внутри камеры через вентиляционный агрегат с регулярным обновлением воздуха в объеме 10-15%.
• Пространство ОСК разделено на 9 зон вентиляции (приток и вытяжка). Длина каждой зоны - 7,4 м.
• В режиме окраски одновременно может работать только одна зона вентиляции из девяти. Переключение зон вентиляции производится ручным способом с помощью кнопок, установленных внутри кабины.
• Каждая зона вентиляции обслуживается двумя приточно-вытяжными агрегатами, установленными с двух сторон камеры. Каждый агрегат может обслуживать три зоны вентиляции. Переключение зон подачи и вытяжки воздуха производится с помощью воздушных клапанов повышенной плотности.
• В режиме сушки работают все вентиляционные агрегаты, воздух подается во все зоны вентиляции. При этом мощность единичного теплообменника снижается до необходимой. Суммарная мощность теплообменников достаточна для прогрева приточного воздуха (5% от объема циркуляции) до температуры сушки, прогрева изделий, а также компенсации теплопотерь через ограждающие конструкции камеры.

Камера рассчитана на следующий температурный режим:

• 18-26 °С - в режиме окраски
• 35 °С - в режиме сушки
