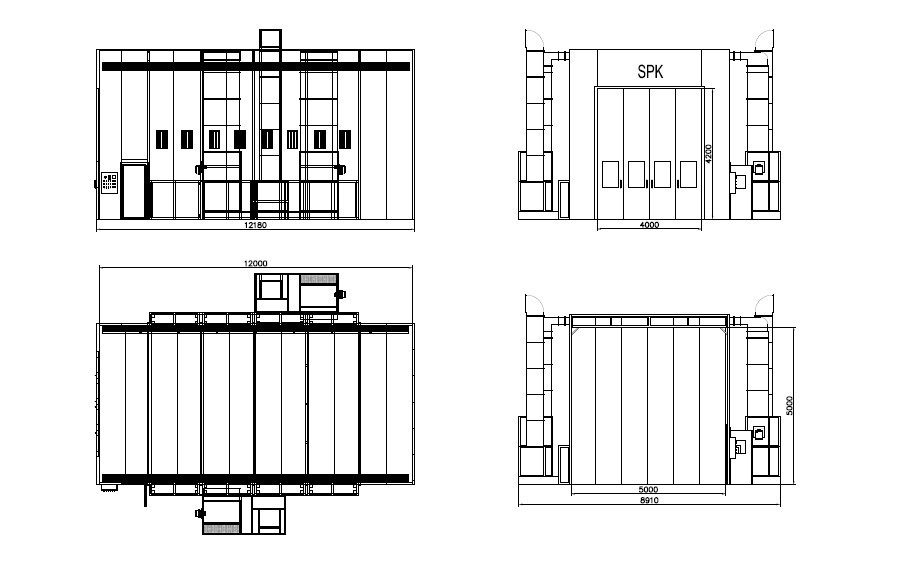

Размеры

- внутренние

12000x5000х5000 mm

- внешние

12180x8910x5500 mm

Воздух направляется

↓

Вытяжка  ЧЕРЕЗ ПОЛ

Каналы, число (шт)

2

Размер 1-го канала

11480х768  mm

Решетки

включают в конструкцию: скрученную арматуру, произведенную из стали, стальные полосы плоские

Ряды решеток

два

Покрытие

оцинкованное

Характеристики кабины

Каркас

силовой

Стальная  конструкция

Есть

Дверь основная (1 дверь)

Габариты ворот (Ш * В)

4000 * 4200

Исполнение двери

сталь  оцинкованная

Уплотнение двери

резиной с теплоизоляцией

Разделение камеры

Да, разделена

Окна

Прямоугольной формы

Панели стеновые

Толщ. панели/стали в панели (в mm)

80 / 0.6

Наполнитель в панелях

Минер. вата (с антисептиком и негорючая)

Плотность наполнителя ваты минеральной

112 кг на 1 куб.м

Дверь сервисная

Размер / кол-во дверей, шт.

800 х 2000 / 2

Вид двери

выхлопная

Описание окна

Для помещения установлено одно прямоугольное окно, имеющее уплотнение, выполненное из резины с теплоизоляцией

Описание крыши

Форма

Прямая

Окраска каркаса

Порошковая

Каркас и покрытие каркаса

Стальной силовой с порошковой покраской

Конструкция потолка с фильтрами на потолке/ мод. фильтров

Каркас стальной, сталь  D8/ SP-600G

Материал

 Лист стальной

Освещение ОСК

свет верхний (45 гр.)

по четыре лампы в 16-ти плафонах

Каркас для светильников

из стали

свет нижний (в панелях)

по две лампы  в 16-ти плафонах

Выпрямитель

для 2-ух ламп – действие одно

Приточная + вытяжная группы

Конструкция генераторной группы/ материал

Квадратная / материал - сталь

Положение генератора

с обеих сторон

Регулирование воздуха

Автоматическая заслонка

Обшивка

из теплоизоляционных панелей

Количество генераторов притока

по 2 шт.

Число генераторов вытяжки

Направление воздуха притока/ вытяжки

Сверху вниз и снизу вверх

Вентиляторы притока/ вытяжки

В обеих группах   центробежные  2-ные вентиляторы

Мощность (кВт):  2х4/ 1х6

Производительность ( м³/ч):      42 000

Давление (Па) 760 / 731

Управление притоком воздуха/ вытяжкой

Автоматическая / ручная заслонка

Обогрев воздуха

Число теплообменников, шт./структура

2/ мультицикл и антивзрывчатое отверствие

Подогрев

 Дизельная горелка

Модель горелок

RС

Мощ-сть

458 кВт

расход от 8 до 22 л/час

Фильтр в группе  вытяжки

Стекловолоконный и предварительный фильтры

Фильтр в группе притока

Основной карманной формы и

Потолочный фильтры

Передвижение операторов-маляров в Камере окраски для металла

Лифт-площадки, шт.

две

Питание

3 х 380Вт/

50Гц

Автоматическая Система пожаротушения в камере

Модель системы

Буран 50КД

Срабатывание

автоматическое

Тушение

Контроль и управление технологическими режимами. IP 65

 Переключатели, расположенные  на Управляющей панели

Окрашивание;  тепловое распыление нарастающее;  чрезвычайная остановка и  метр часов,  термостат; выключатель питания; сушка с регулировкой времени; выключатель света; индикатор отказа;

Управление - Реле

Эл-питание

1. Питание двигателя

3х 380Вт/

50Гц

2. Питание освещения

220Вт/

50Гц

Общая мощность 9 - 34 кВт
