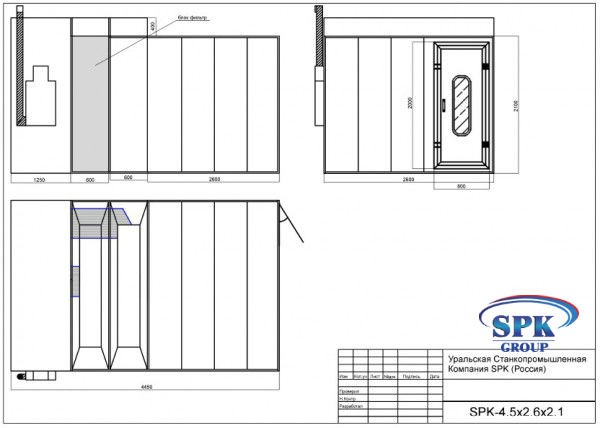

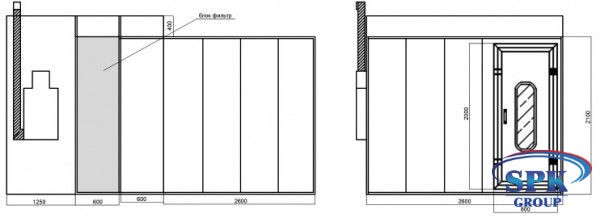

Внутренние габариты камеры (mm)

3200x2600x2100

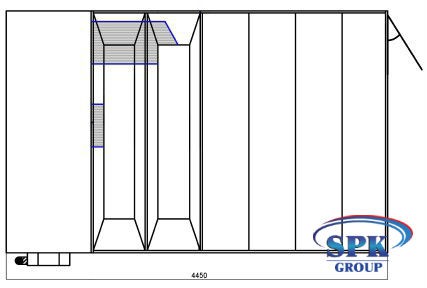

Внешние габариты, mm

4450x2700x2700

Поток воздуха

С направлением сверху вниз

Вытяжка

Посредством канала

Решетки напольные

Число каналов

2

Размер каналов

Число решеток

2 ряда

Материал исполнения решеток

Покрытие

Оцинкованные решетки

Максимальное усилие

Кабина камеры SPK

Конструкция камеры

Прямая

Наличие стальной конструкции в ОСК

+

Въездные двери

Число  дверей

1

Р-ры (ш*в)

800х2000

Структура

распашные

Стенные панели

сэндвич панели, произведенные из стали, с теплоизоляционной пеной

Толщина панелей (в mm)

50

Структура панелей

Панель с 2х сторон обшита стальными пластинами с теплоизоляционной пеной

Наполнитель

пенопласт

Толщина стальных пластин (в мм)

0,5

Плотность заполнения

Структура окон в дверях

Овальные окна, дополненные теплоизоляционной резиной

Сервисная дверь

Число дверей

1

Размеры дверей (ш*в)

800х2000

Расположение

Структура окон в дверях

Овальные окна, дополненные теплоизоляционной резиной

Крыша

Выполнение: из стальных пластин с оцинковкой

Структура

Прямая

Стальная конструкция

+

Конструкция потолка с креплением на ней потолочных фильтров

Каркас производится из стали D8

Исполнение панелей крыши

Фильтры потолочные

SP-600G

Осветительная система камеры SPK

Верхний свет

4 плафона* 4 лампы по 36 Вт

Каркас крепления светильников

Отсутствует

Нижний свет

Направление

Вертикальное

Выпрямитель в системе

одно действие для двух ламп

Общая мощность освещения

Группы приточных/ вытяжных фильтров ОСК

Расположение генераторов

С обеих сторон

Конструкция генераторной группы

Квадратная из стали

Обшивка групп

каркас вытяжных и приточных групп фильтров произведен панелей Rock Wool

Регулирование потоков воздуха

С использованием пневматической заслонки

Число генераторных групп притока

Одна

Число генераторных групп вытяжки

 Одна группа

Направление потока воздуха притока

Направление потока воздуха вытяжки

Параметры модели вентилятора притока

Центробежный вентилятор, обладающий двойным действием

Параметры модели вентилятора

Центробежный вентилятор, обладающий двойным действием

Модель вентилятора YDW 4.2L

Модель вентилятора TAE-450-H

4 кВт

4 кВт

Произв-ность: 9000 м³/час

Пр-ность 9000 м3/час

Давление 800 Па.

Давление 426Па. + ременной привод

Управление приточным воздухом

Управление вытяжным потоком воздуха

Установлена ручная заслонка

Подогрев воздуха в ОСК SPK

Горелка

дизельная

Число горелок

одна

Модель

1-ступенчатая

Производительность

Мощность

125 кВт/час

Фильтрация

Фильтр приточный

Основной фильтр в форме кармана и

потолочный фильтр

Фильтр вытяжки

Стекловолоконный

Система контроля

Способ управления

Применение реле

 Панель управления

Режимы на панели: окрашивание; тепловое распыление с возрастанием; сушка; регулирование временного интервала сушки;

Выключатель освещения; выключатель питания; чрезвычайная остановка; термостат: температурный ограничитель, метр часов, индикатор отказа

Питание

Питание двигателя

3*380 вольт 50 Гц

Питание освещения

220 вольт 50 Гц

Общая мощность 14 кВт
