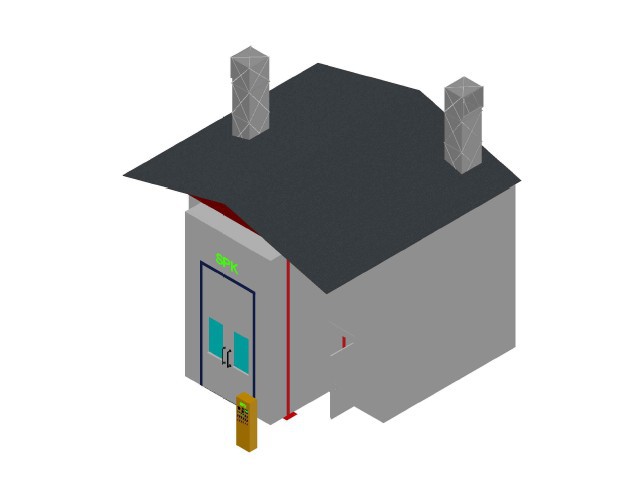

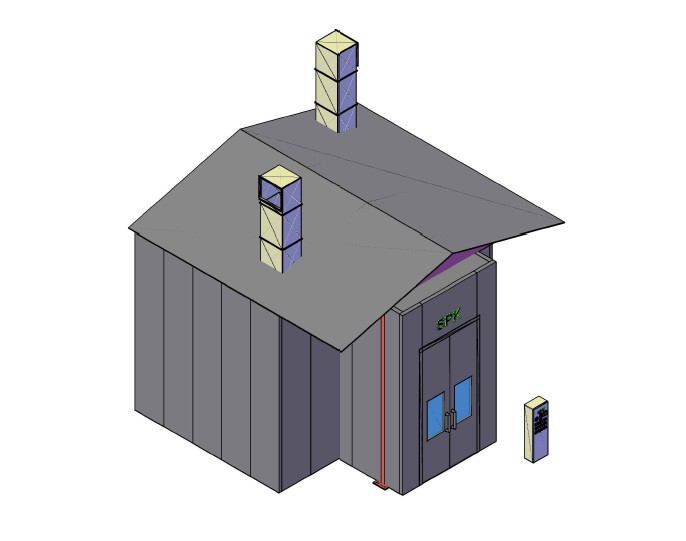

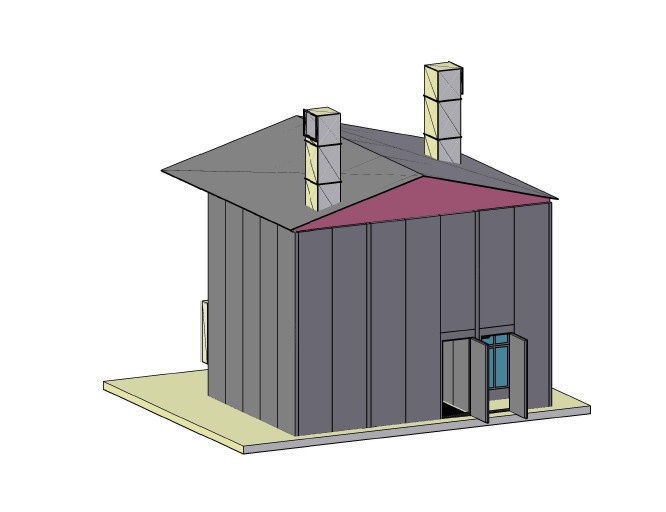

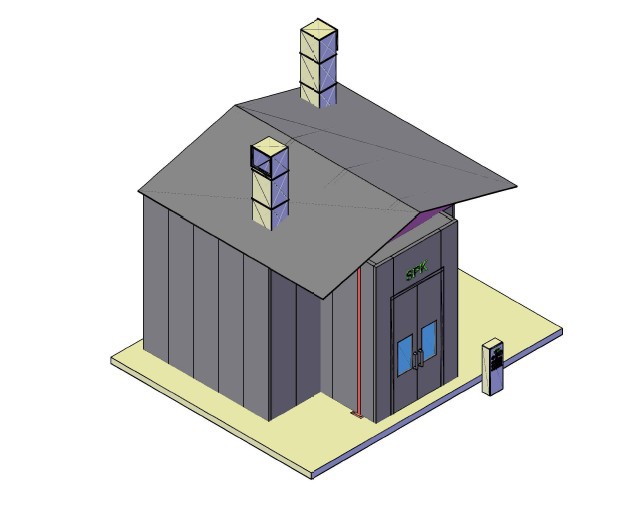

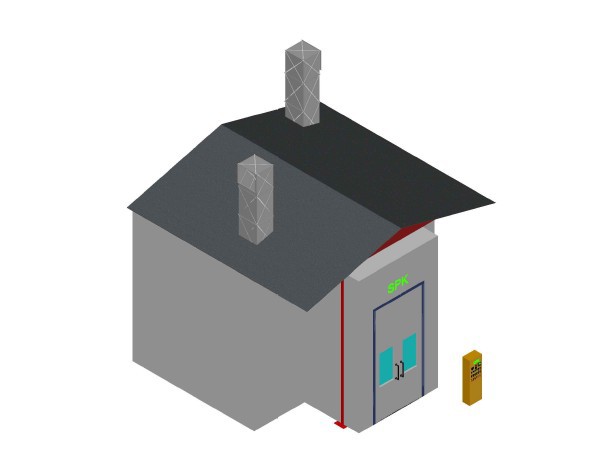

Размеры окрасочной камеры

Внутренние размеры

7000x3000х4800 мм

Внешние размеры

25880x5400x5240 мм

Поток воздуха

Исходит сверху вниз

Вытяжка

через пол

Вытяжка

Каналы, шт.

2

Размеры канала

6800х760 мм/канал

Ряды решеток

2 шт.

Решетки

скрученная стальная арматура 10 мм и стальные плоские полосы

Покрытие решеток

оцинкованные

Максимальная нагрузка

1000 кг/м2

Кабина. Уличное исполнение

Конструкция

силовой каркас

утеплённые балки

Конструкция стальная

Да

Главная дверь. Уличное исполнение

Количество

1 шт.

Камера разделяется

Да

Материал

оцинкованная сталь

Размеры ворот

1900х4000 (ШхВ)

Структура окон

Прямоугольная

Уплотнение

теплоизоляционная резина

Стеновые панели. Уличное исполнение

Толщина панели

120 мм.

Толщина стали

0.6 мм

Наполнитель

Минеральная вата

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

112 кг/м³

Сервисная дверь

Количество, шт.

Одна в камере

Размер двери

800х2000 мм (ШхВ)

Вид двери

выхлопная

Структура окна

Несовместимо с уличной установкой

Крыша. Уличное исполнение

Структура

Прямая, сэндвич панели 100 мм

Наличие стальной конструкции

Стальной силовой каркас

Утепленные балки

Потолок с креплением потолочных фильтров

Каркас из стали D8

Покрытие каркаса

Порошковая покраска

Материал панели крыши

Минеральная вата

Потолочные фильтры

Модель фильтров SP-600G

Освещение Покрасочно-сушильной камеры

Верхний свет (45 градусов)

8 плафонов по 4 лампы

Каркас закрепления светильников

Из стали

Нижний свет (встроенный в панели)

14 плафонов по 2 лампы

Выпрямитель

1 действие на 2 лампы

Группы притока и вытяжки Уличного исполнения

Генераторная группа

Квадратная конструкция, стальная

Размещение генераторов

Справа и слева

Обшивка групп

Теплоизоляционными панелями

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

Две шт.

Количество генераторов вытяжки

Две шт.

Направление потока воздуха притока

вниз

Направление потока воздуха вытяжки

вверх

Хар-ки вентилятора приточной группы

Центробежный вентилятор Siemens двойного действия

Хар-ки вентилятора вытяжной группы

Центробежный вентилятор Siemens двойного действия

Производительность:

45 000 м³/ч

Производительность:

44 000 м³/ч

Мощность: 2х4 кВт

Мощность: 1х5,5 кВт

Давление 780 Па

Давление 726 Па

Регулировка притока воздуха

Автоматическая заслонка

Регулировка вытяжного потока  воздуха

Ручная заслонка

Подогрев воздуха

Горелка

 Дизельная горелка;

Число теплообменников.

2 теплообменника

Модель

RС

Производительность горелки расход кг/ч

Рекуператор

210-620 кВт

12-61 кг/ч

С рекуператором 8-39 кг/ч

Теплообменник

Включает: 1. Мультицикл 2. Антивзрывчатое отверстие

Система автоматического микроклимата окрасочной камеры

Автоматическое включение

3х380 Вт/50Гц

Алгоритм действий при  замерзании агрегатной группы

Размораживание фильтровальной системы, льда в рекуператоре,  далее устранение эффекта бани, затем удаление конденсата

Режимы работы

Режим сна: при +2 ° C

Перед работой:  +18 °C

Аварийный: Разморозка

Макс.мощность 14 кВт

Фильтрация

Фильтр притока

Конструкция предполагает: Основной фильтр в форме кармана;

Потолочный фильтр

Фильтр вытяжки

Конструкция предполагает 2 фильтра: Стекловолоконный и угольный

Система автоматического пожаротушения

Модель

Буран 50

Срабатывание

автоматическое

Способ тушения

порошковый

Система контроля технологических режимов. IP 65

Управляется

Реле контроллером

 Панель управления

Окрашивание; температурное распыление с нарастанием; сушка до 60-ти град-в, регулирование времени сушки; индикатор отказа; термостат; выключатель питания; чрезвычайная остановка; выключатель освещения; метр часов

Питание

Питание двигателя

3х380 Вт

-50Гц

Питание освещения

220 Вт

-50Гц

Общая мощность 14-32кВт
