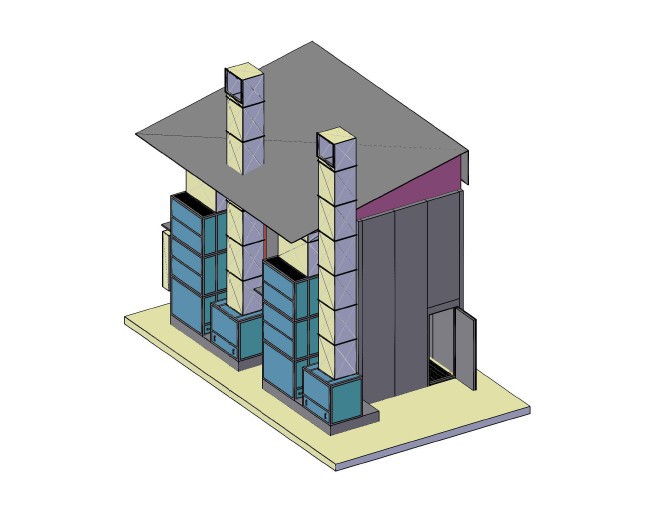

Размеры малярно-сушильной камеры

Внутренние габариты оск

7000x3000х4800 мм

Внешние габариты оск

25880x5400x5240 мм

Поток воздуха

вниз

Вытяжка

Проходит через пол

Вытяжка

Каналы в вытяжке

2 шт.

Размеры канала

6800х760 мм /1 канал

Ряды решеток

2 шт.

Материал решеток

стальные полосы плоской формы с 10-мм стальной  скрученной арматурой

Покрытие решеток

оцинковка

Максимал. нагрузка

1.000 кг/ м.кв

Кабина. Исполнение уличное

Конструкция

Каркас силовой

утеплённые балки

Стальная конструкция

Есть

Главная дверь. Исполнение уличное

Количество дверей

1 шт.

Размеры ворот

1900*4000 (Ш * В)

Материал двери

Сталь оцинкованная

Разделение камеры

+

Окна

Прямоугольной формы

Уплотнение

Резиной теплоизоляционной

Стеновые панели. Исполнение уличное

Толщина панели

120 мм

Толщина стали в панели

0.6 мм

Наполнитель панели

Минеральная вата

Свойства минеральной ваты

Негорючая, пропитана антисептиком

Плотность наполнения

112,0 кг/м³

Сервисная дверь в камере

Число дверей, шт.

одна

Габариты дверей

800*2000 (ШхВ)

Вид двери

выхлопная

Структура окна

Несовместимо с уличной установкой

Крыша. Исполнение уличное

Форма и конструкция

Прямая, сэндвич панели толщиной 100 мм

Наличие стальной конструкции

Стальной силовой каркас

Утепленные балки

Конструкция потолка и потолочные фильтры

Каркас из стали D8

Покрытие каркаса

+ порошковая покраска

Материал панелей крыши

Минеральная вата

Модель фильтров на потолке

SP - 600G

Освещение камеры

- Верхнее (45 градусов)

8 плафонов по 4 лампы

Материал Каркаса крепления светильников

Стальной

- Нижнее (встраивается в панели)

14 плафонов по 2 лампы

Выпрямитель

2 лампы – одно действие

Группы притока и вытяжки Исполнение уличное

Положение генератора

Справа и слева

Конструкция генераторной группы

Квадратная конструкция, выполнена из стали

Обшивка

Каркасы вытяжки и притока - из теплоизоляционных панелей

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

2 шт.

Кол-во генераторов вытяжки

2 шт.

Поток воздуха притока

Направлен вниз

Поток воздуха вытяжки

Направлен вверх

Описание вентилятора приточной группы

Центробежный двойной

Описание вытяжного вентилятора

Центробежный двойной

Производитель Siemens

Производитель Siemens

2 х 4кВт

1 х 5,5 кВт

Производительность:      45 000 м³/ч

Производительность:    44 000 м³/ч

Давление 780 Па.

Давление 726 Па.

Приток

Управляется автоматической заслонкой

Управление вытяжным потоком воздуха

Управляется ручной заслонкой

Система отопления

Вид горелки

 Дизельная

Теплообменники, шт.

2 шт.

Модель горелки

RС

Производительность горелки расход кг/ч

Рекуператор

210-620 кВт

12-61 кг/ час

С рекуператором 8-39 кг/ час

Структура теплообменника

Включает: Мультицикл и антивзрывчатое отверстие

Система автоматического микроклимата покрасочной камеры

Автоматическое включение

3*380 Вт

50Гц

Инструкция при замерзании агрегатной группы

Размораживание фильтровальной системы, и льда в рекуператоре, устранение эффекта бани, затем удаление конденсата

Режимы работы

Режим сна:  при +2 ° C

Перед работой:  + 18 град. C

Аварийный: Разморозка

Мощность максимальная 14 кВт

Фильтрационная система камеры

Приточный фильтр

Основной фильтр карманной формы;

Потолочный фильтр

Вытяжной фильтр

Стекловолоконный фильтр, угольный фильтр

Система автоматического пожаротушения

Модель

Буран 50

Срабатывание

автоматическое

Способ тушения

порошковый

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер

 Панель управления

Окрашивание; возрастающее температурное распыление; сушка до 60-и град-в, регулировка времени сушки; индикатор отказа; термостат; выключатель питания и выключатель освещения; чрезвычайная остановка; метр часов

Питание

Питание двигателя

3х380 Вт/50Гц

Питание освещения

220 Вт/50Гц

Общая мощность 14-32 кВт
