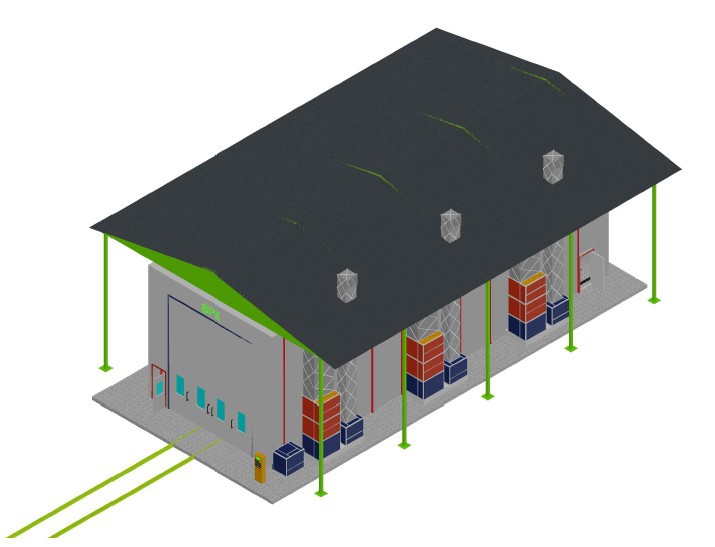

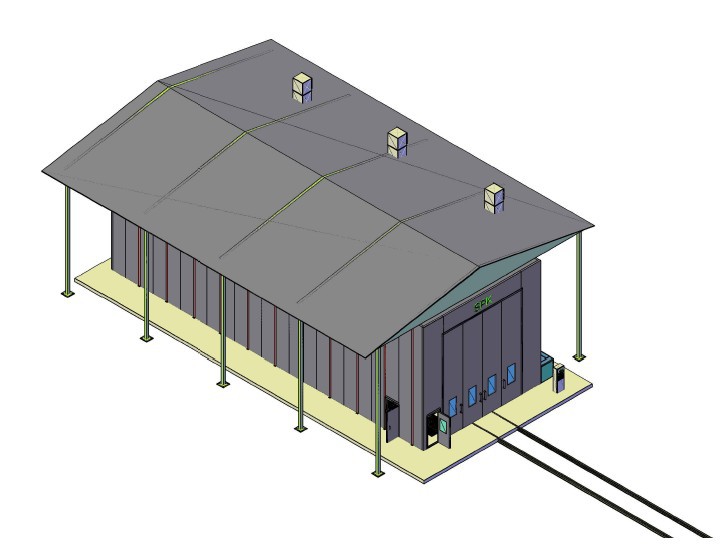

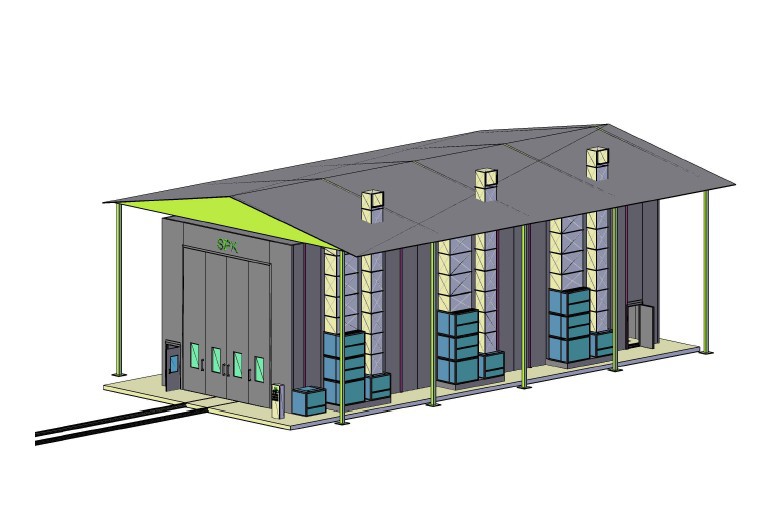

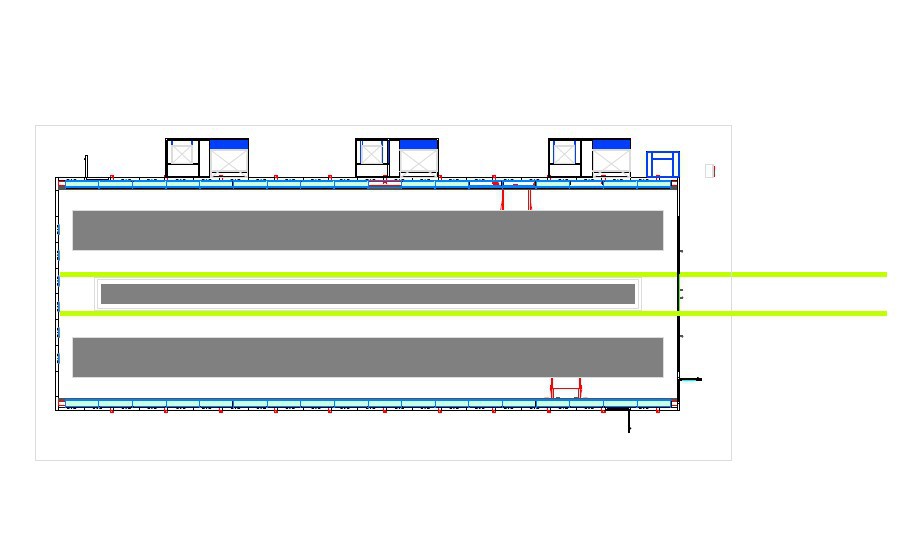

Размеры камеры SPK 18.6.6

Внутренний размер

18000x6000х6000 мм

Внешние размеры

Вытяжка

через пол

Воздушный поток

Направлен вниз

Вытяжка

Кол-во каналов в вытяжке

3 шт.

Размер канала

14960х770 мм/каждый канал

Число рядов решеток в канале

5 шт.

Материал решеток

стальные  плоские полосы со  стальной скрученной арматурой толщиной 10 мм

Смотровая яма

Размер смотровой ямы

Нагрузка max

1.000кг/м.кв

Покрытие

оцинкованное

Кабина.  При уличном исполнении

Каркас

силовой утеплённый

Наличие стальной конструкции

+

Главная дверь.  При уличном исполнении

Размеры ворот

6000 х 7000 (ШхВ)

Кол-во

Одна дверь

Исполнение

Сталь  оцинкованная

Разделение камеры

Разделяется

Окна

Отсутствуют

Уплотнение

Резиной теплоизоляционной

Стеновые панели. При уличном исполнении

Толщина панели, мм

100

Толщина стали,  панелей, mm

0.6

Наполнитель

Вата  минеральная

Св-ва наполнителя минеральной ваты

пропитан антисептиком, негорючий

Плотность  наполнителя (кг/м³)

112

Сервисная дверь SPK

Количество дверей

3 шт.

Размеры

800х2000 (ШхВ)

Вид

выхлопная

Структура окна

Несовместимы с уличным исполнением.

Одно прямоугольное для помещения, с уплотнением термоизоляционной резиной

Крыша.  При уличном исполнении

Конструкция

Крыша прямая, из сэндвич-панелей 100 мм

Каркас

Стальной силовой

Потолок с  креплением фильтров

Каркас потолка выполняется из стали D8

Покрытие

порошковой покраской

Панели крыши

Из минеральной ваты

фильтры на потолке

SP-600 G

Осветительная система

Верхнее освещение (45 градусов)

24 плафона * 4 лампы

Материал каркаса, на котором крепятся светильники

Сталь

Нижнее освещение (встроенный в панели)

32 плафона * 2 лампы

Выпрямитель

Схема действия: 1 действие на две лампы

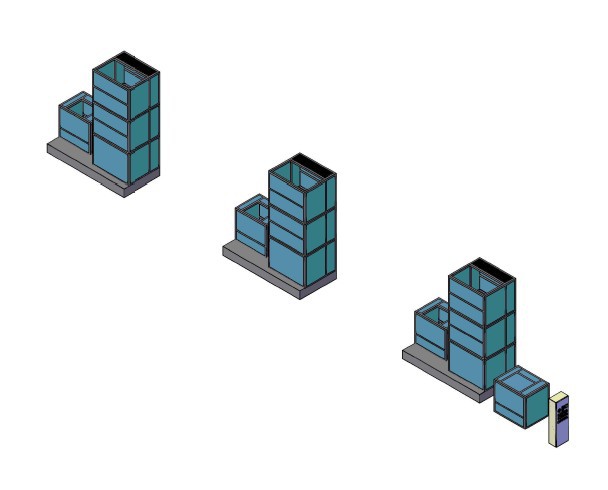

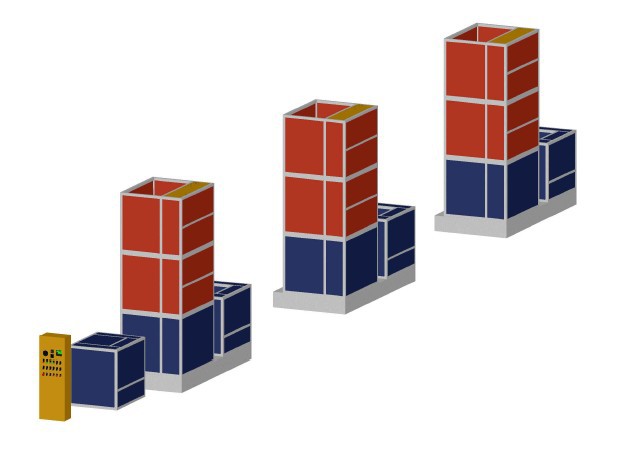

Приток и вытяжка.   При уличном исполнении

Положение генератора

Справа

Генераторная группа

стальная квадратная конструкция

Обшивка притока и вытяжки

Теплоизоляционные панели

Управление потоками воздуха

Автоматическая заслонка

Кол-тво генераторов  в приточной группе

3 шт.

Колич-во генераторов в вытяжке

3 генератора

Поток воздуха в притоке

Сверху вниз

Поток воздуха в вытяжки

Снизу вверх

Описание вентилятора притока

вентилятор двойного действия, центробежный

Описание вытяжного вентилятора

вентилятор двойного действия, центробежный

Siemens

Siemens

2 х 4,5 кВт – мощ-сть

1 х 6,5 кВт - мощность

Производительность:

84 000 м³/ч

Производительность:

83 000 м³/час

Давление в вентиляторе 760 Па

Давление в вентиляторе 740 Па

Регулирование притока воздуха

Автоматическая заслонка

Управление вытяжкой

Ручной заслонкой

Подогрев воздуха

Способ подогрева

 электричество

Количество

3 шт. теплообменника

Модель теплообменников

С

Мощность

898 кВт

С рекуператором

610 кВт

Структура теплообменника

Антивзрывчатое отверстие +   мультицикл

Система автоматического микроклимата покрасочно сушильной камеры SPK

Автоматическое включение

3*380 Вт

50 Гц

При замерзании агрегатной группы действия:

1. Разморозить фильтровальную систему, 2. разморозить  лед в рекуператоре, 3. устранить эффект бани, 4. удалить конденсат

Режимы работы системы

1. Режим сна:  +2 гр. C

2. Перед работой:  температура +18 град. C

3. Аварийный режим: Разморозка

Макс. мощность 39 кВт

Фильтрация SPK

Фильтр группы притока

Основной фильтр имеет форму кармана;

Потолочный фильтр

Фильтр группы вытяжки

Стекловолоконный  + угольный фильтры

Система перемещения маляров в покрасочном боксе SPK

Лифт площадки

Две шт.

Питание

3х380 Вт

50 Гц

Система пожаротушения в автоматическом режиме

Модель системы

Буран 50 КД

Срабатывание

В автоматическом режиме

Метод тушения

порошковый

IP 65 Система контроля технологических режимов

Контроллер

Реле

Кнопки и переключатели на панели управления

Окрашивание; возрастающее температурное распыление;  индикатор отказа; сушка 45 град., управление временем сушки; выключатель освещения; термостат; метр часов; чрезвычайная остановка;  выключатель питания

Питание

Эл/питание двигателя

3* 380 Вт

50 Гц

Эл/питание освещения

220 Вт

50 Гц

Мощность установок  общая 51 кВт Общая мощ-сть теплообменников 220 - 898 кВт
