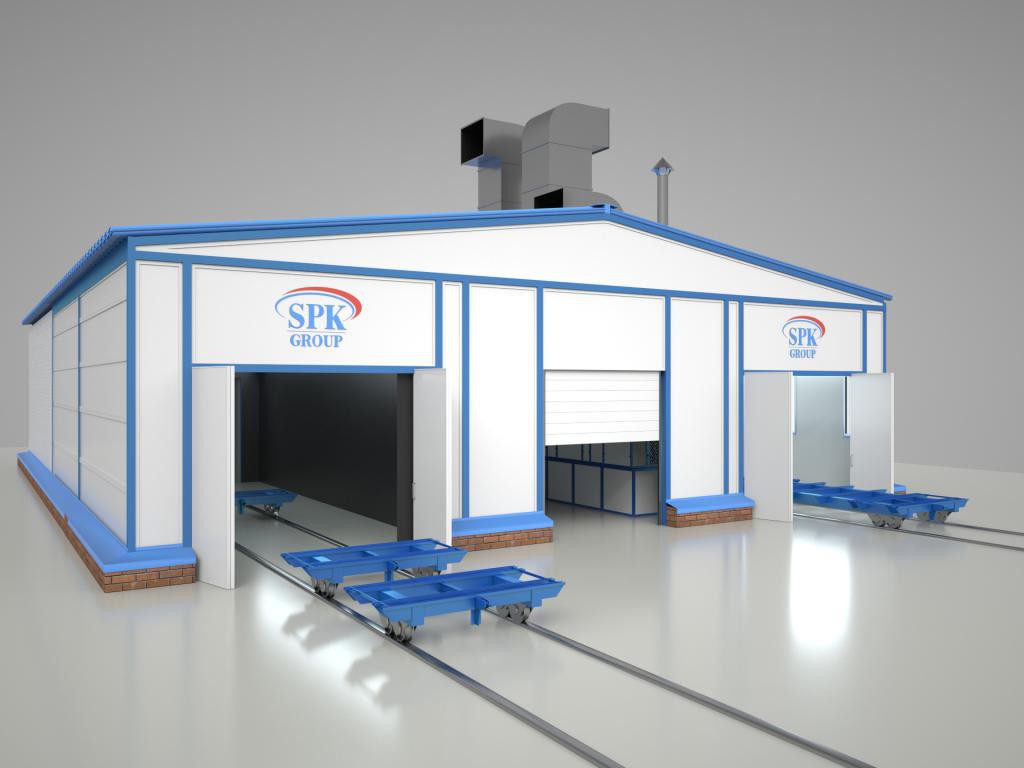

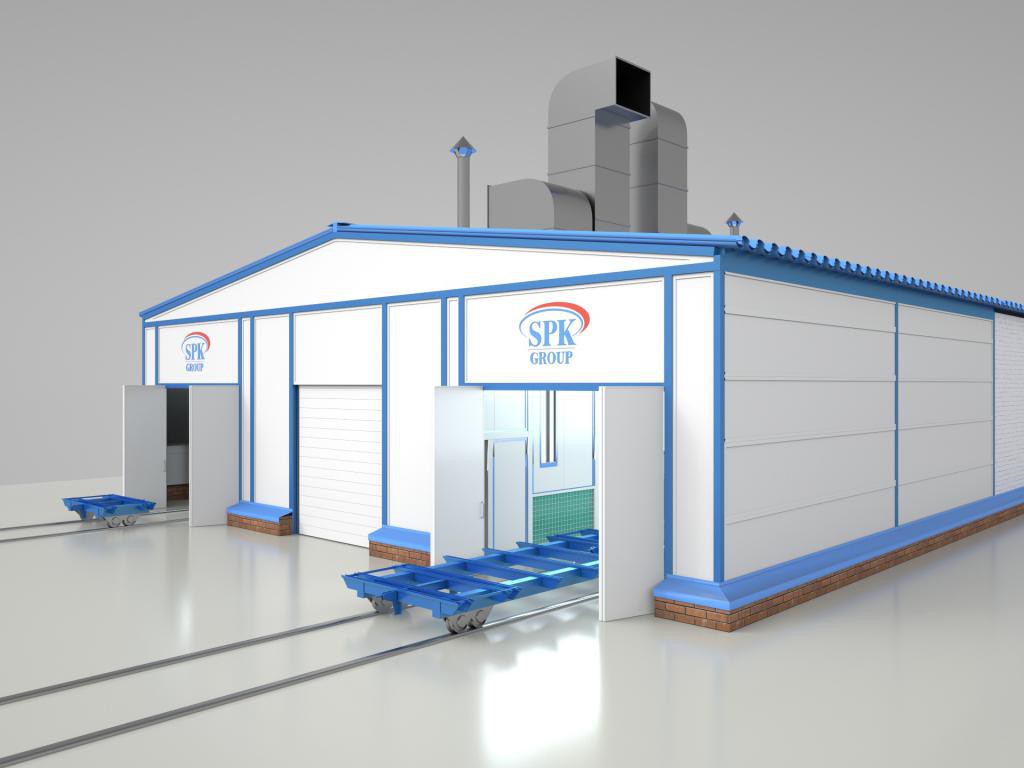

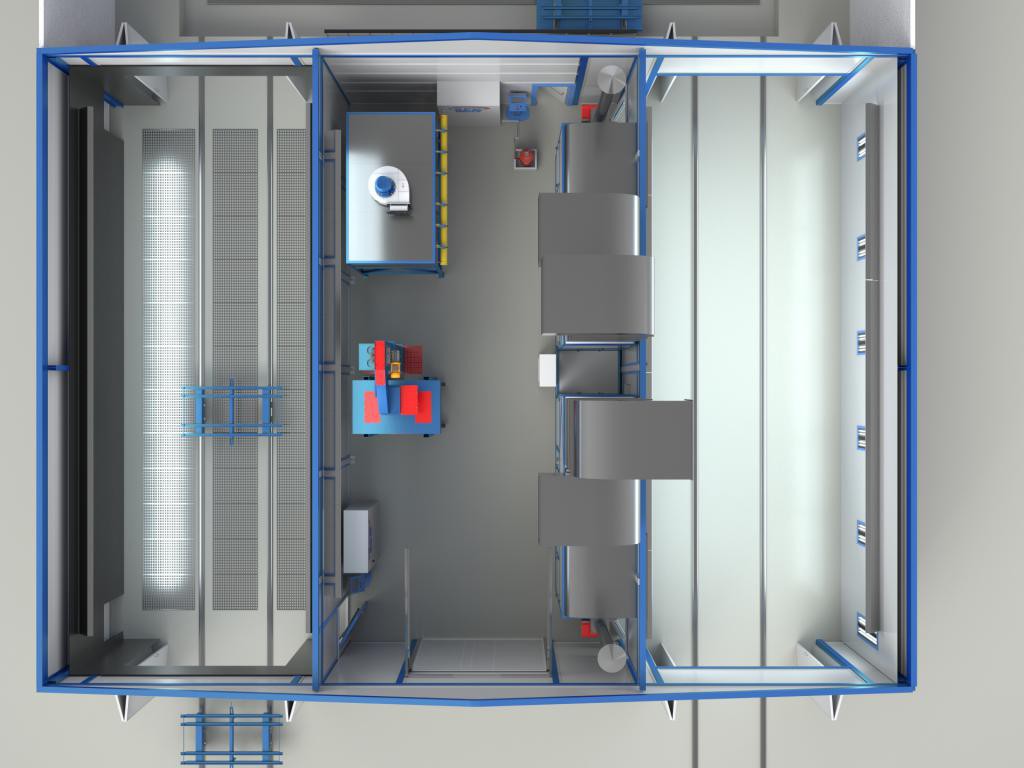

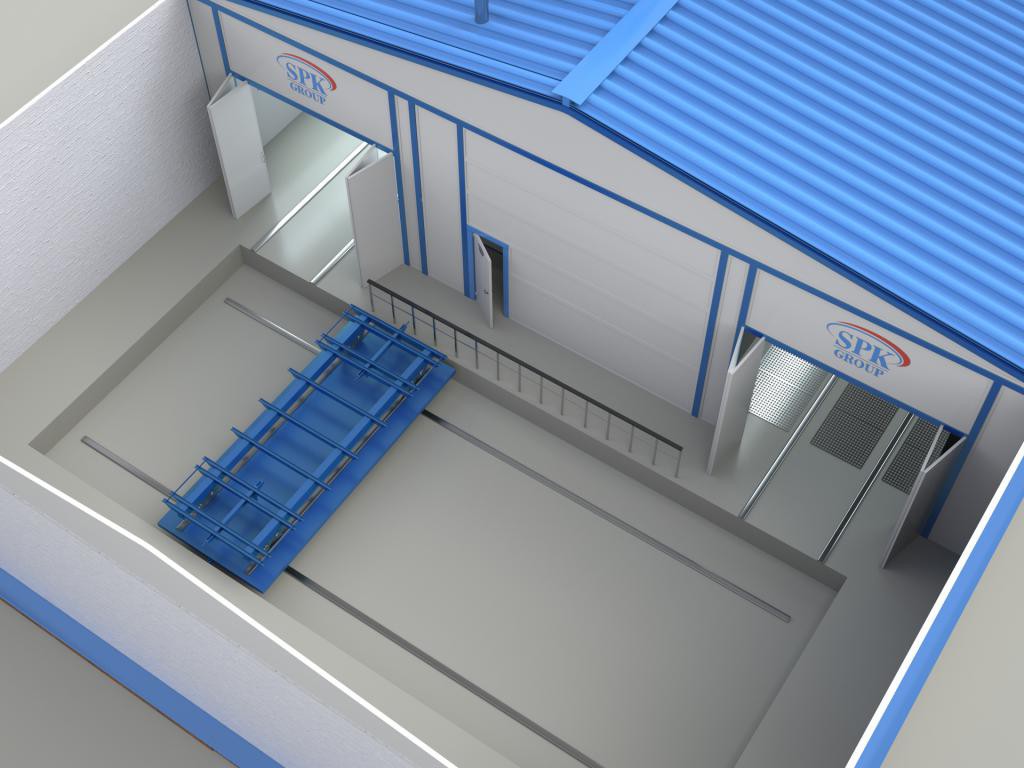

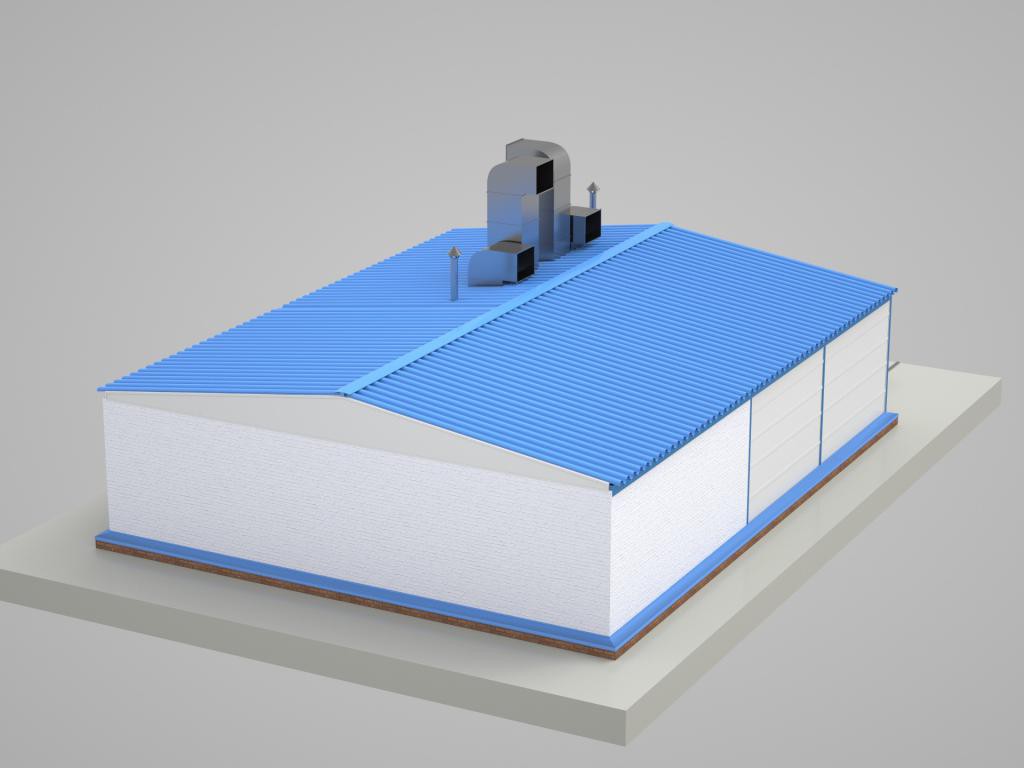

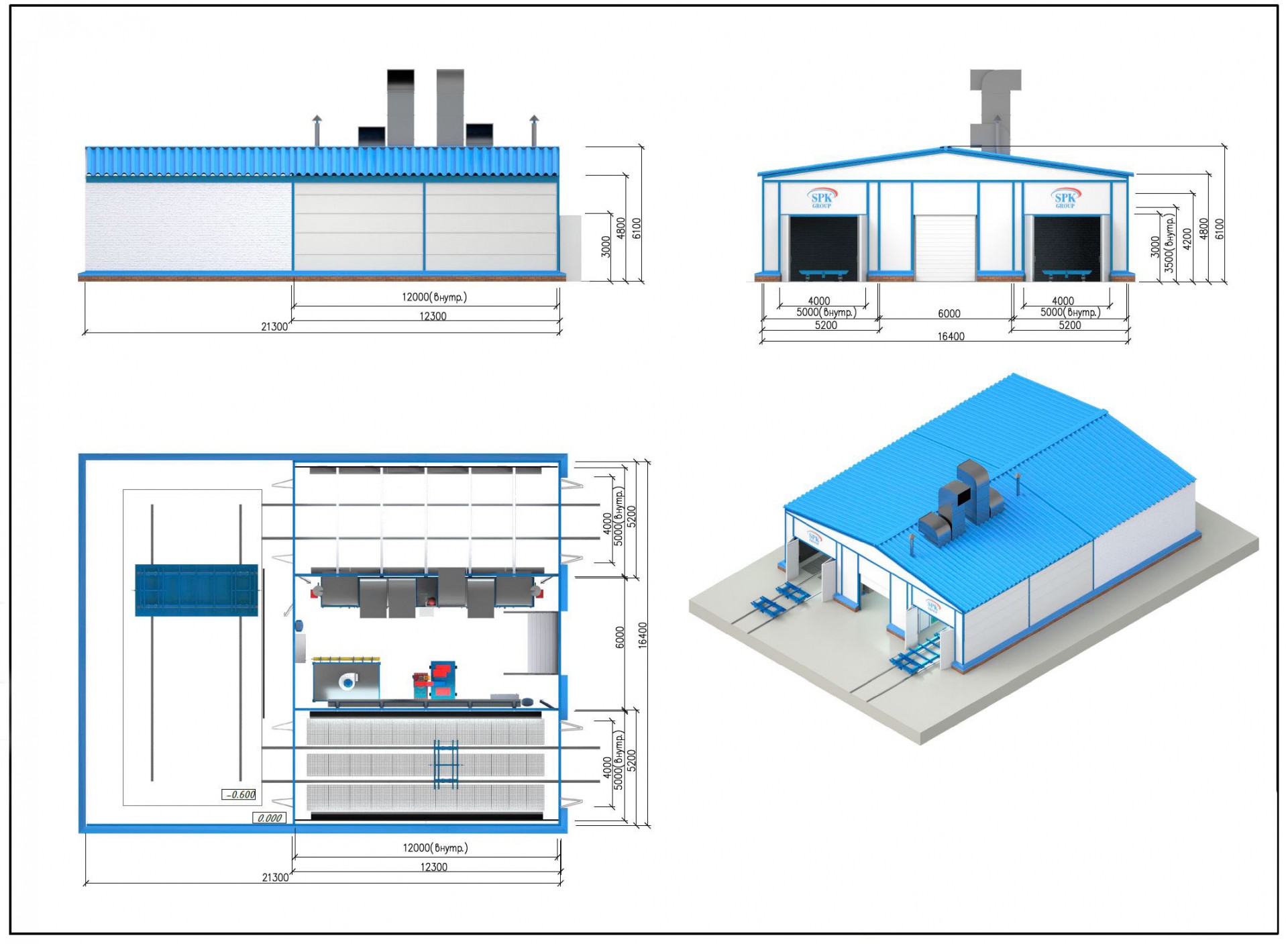

Данный комплекс в уличном исполнении предназначен для дробеструйной очистки, окраски и последующей сушки изделий. Комплекс состоит из дробеструйной и малярной камер проходного типа. Кроме того, предусмотрен неотапливаемый пристрой для организации оптимальной схемы транспортировки изделий в ходе технологического цикла.

Устанавливаются камеры на специально подготовленное бетонное основание.

В комплексе обрабатываются металлоконструкции или готовые изделия.

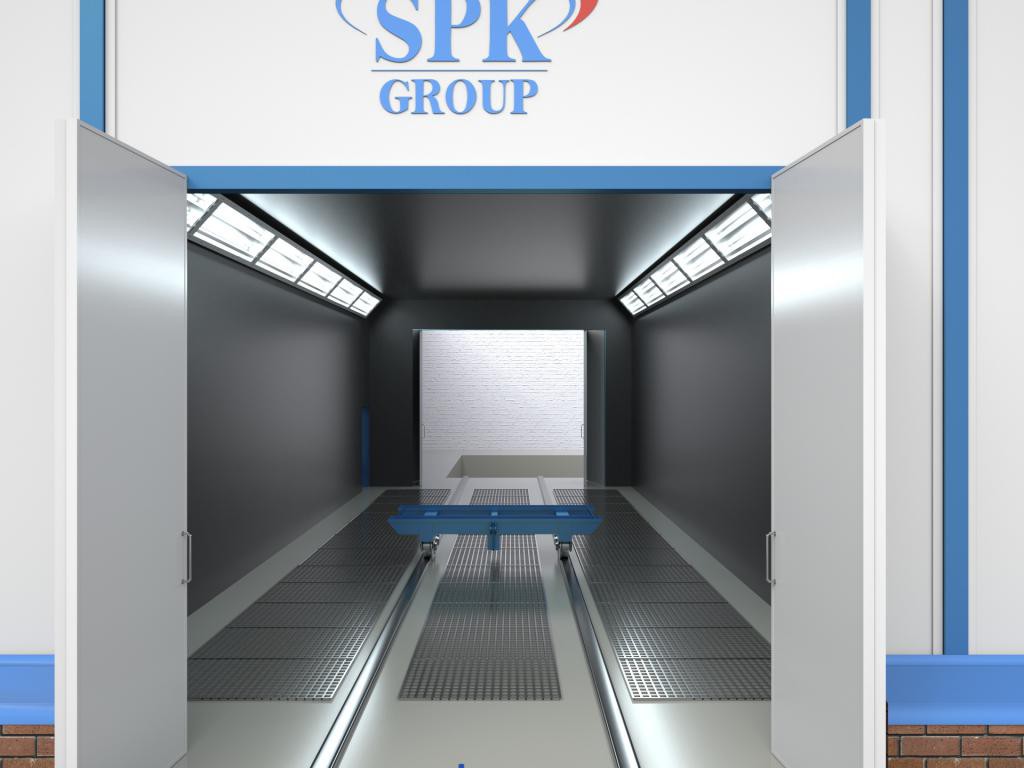

Уличная дробеструйная камера проходного типа с габаритами 11х5х3,5 м. 1 рабочий пост. Стальной силовой каркас с обшивкой сэндвич панелями с резиновой облицовкой с внутренней стороны.

Толщина сэндвич-панелей – 150 и 80 мм. Стены укрыты высококачественным резиновым покрытием. Ворота роллетного или секционного типа используются в комплекте со специальной сдвижной защитной шторой. Габариты ворот: 4000х3500 мм. 1 сервисная дверь размером 800х2.000 мм. Она расположена в боковой стене.

Механический тип сбора дроби. Продольная транспортировка при помощи скребкового конвейера. Длина продольных конвейеров – 11000 мм. 1 комплект поперечных конвейеров. Расход сжатого воздуха на 1 конвейер – 0,15 м3 в мин.

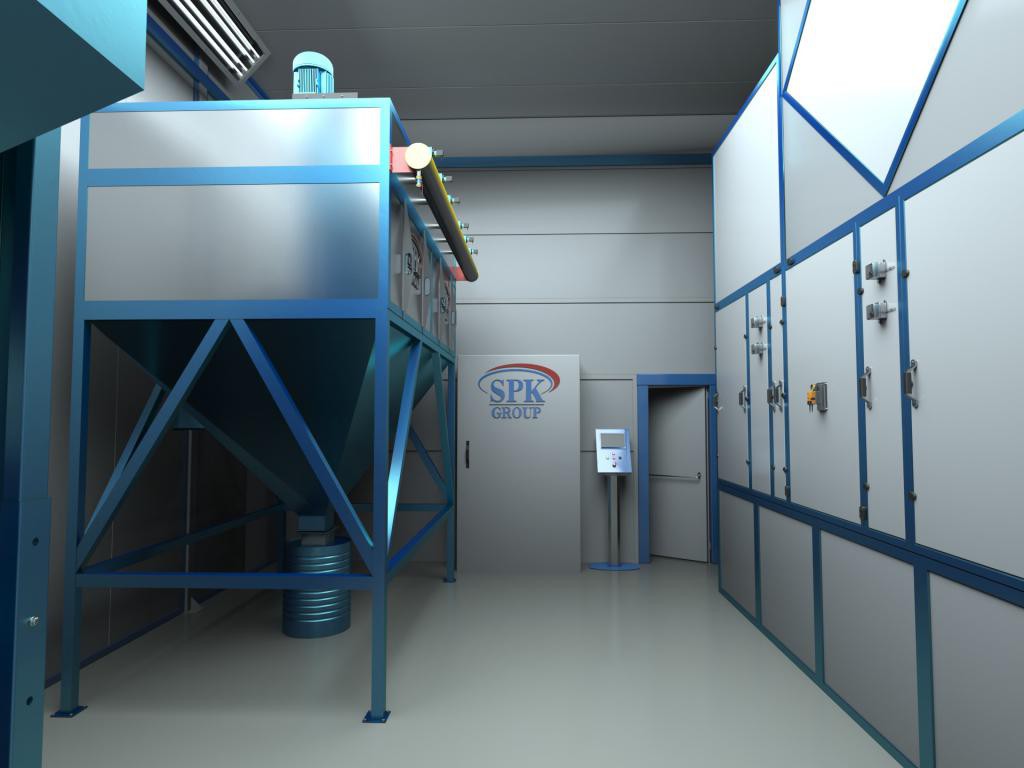

Система рекуперации дроби. Подача происходит при помощи ковшового элеватора. Бункер-накопитель объемом 900 л.

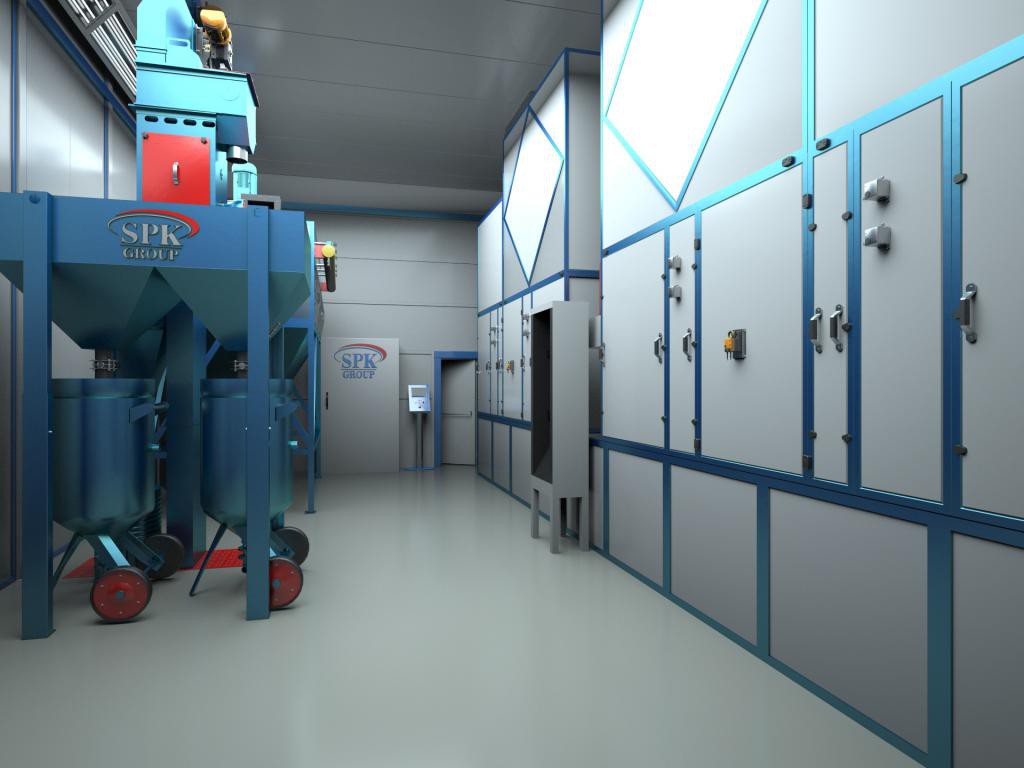

1 напорный агрегат объемом 200 литров.

Воздухообмен в камере. Предусмотрена принудительная вытяжная система вентиляции. Приток воздуха – потолочный торцевой. Направление потока воздуха – по диагонали.

Скорость воздуха – 0,2 м/с. Кратность воздуха – 80 крат в час. Общий расход воздуха – 17 тыс. м3 в час.

1 ВФУ(170). Совокупная мощность системы вентиляции – 18,5 кВт.

Управление режимами работы – с промышленного контроллера. Мощность камеры электрическая общая потребляемая – 25 кВт. Совокупное потребление сжатого воздуха – 8,5 – 9 м3 в мин.

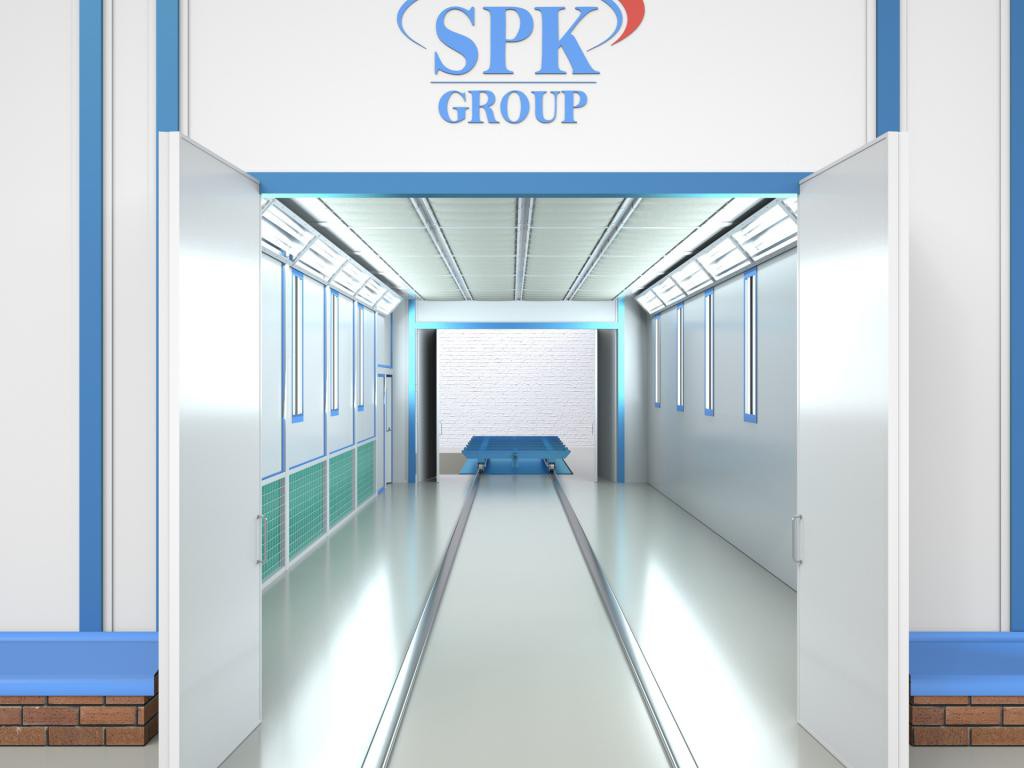

Камера окрасочно-сушильная. Габариты: 12х5х3,5 м.

Уличное исполнение. Предусмотрена распашные ворота: 4х3 м. Сервисные двери 800 х 2000 мм. В режиме окраски воздух берется из наружной атмосферы (уличный), нагревается, поступает в камеру, и отводится в наружную атмосферу (на улицу). В режиме сушки применяется рециркуляция воздуха, при этом забираемый из камеры воздух снова подается в камеру с частичным обновлением (примерно 10-15%).

Камера комплектуется 2-умя приточно-вытяжными агрегатами SP (23), дополнительно применяются пластинчатые рекуператоры тепла.

Вытяжка. 1 канал размером 9х9 м, 9 решеток.

Стальной силовой каркас. Распашные ворота с ручным приводом – 2 шт., размер 4х3 м.

Панели стеновые 150 мм. Толщина 0,6 мм.

3 сервисные двери 800х2.000 мм размером. Расположение дверей – на боковых стенах кабины камеры, на торцевой стене. Прямоугольное окно с уплотнением.

Крыша прямая.

Освещение в камере – по 12 шт. плафонов, расположенных в стенах и в потолке.

Генератор расположен сбоку, вдоль боковой стены. По 2 генератора на притоке и вытяжке.

Воздухообмен в камере. Скорость воздуха в пустой камере – 0,23 м/с. Кратность воздухообмена – 186 крат/час.

Предусмотрены 2 воздушных теплообменника с газовой горелкой. Общая тепловая мощность ТО – 480 кВт.

Теплообменник каплевидной формы, выполнен из нержавеющей стали.

Фильтрация. 2 степени на притоке и 2 – на вытяжке.

Управление режимами работы – программируемым контроллером с сенсорным дисплеем.

Мощность электропотребления – 67 кВт.
