Назначение и состав комплекса

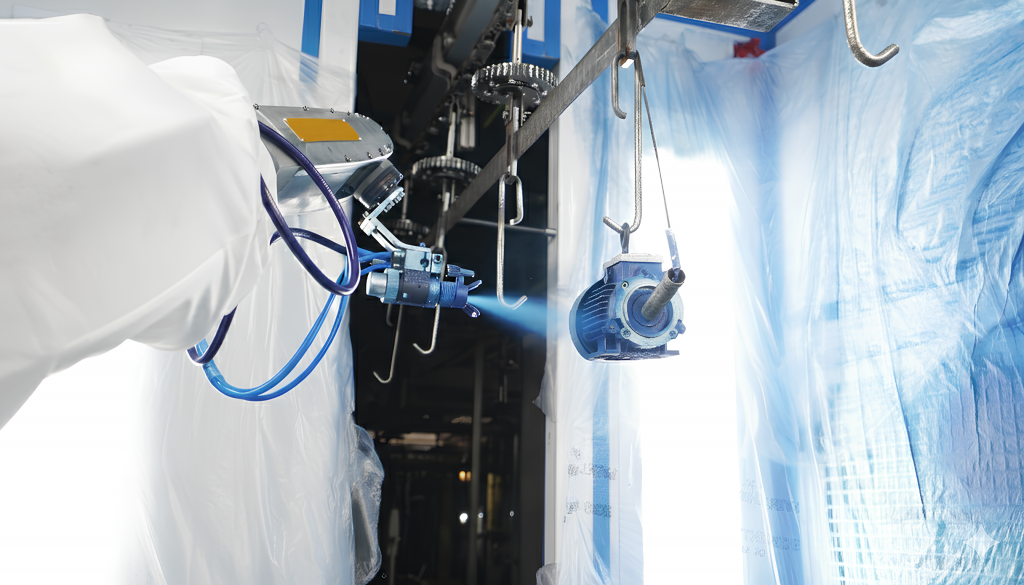

Окрасочный комплекс предназначен для автоматизированного нанесения жидких лакокрасочных материалов на изделия, перемещаемые непрерывным или шаговым конвейером.

В состав базовой поставки входят:

• Окрасочные роботизированные ячейки SPK (Ex) — 2 комплекта;

• Технологическое оборудование подготовки, перемешивания, дозирования и распыления ЛКМ — 1 комплект;

• Шкафы управления и автоматики комплекса — 1 комплект;

• Система отслеживания и синхронизации с конвейерной линией — 1 комплект.

Характеристики робототехнической ячейки

Каждая ячейка построена на базе промышленного 6-осевого робота EFFORT во взрывозащищенном исполнении:

• Тип монтажа: напольный, на жестком металлическом подиуме;

• Степени подвижности: 6 управляемых осей;

• Радиус рабочей зоны (досягаемость): 2900 мм;

• Грузоподъемность кисти: 15 кг;

• Точность позиционирования: 0,2 мм;

• Собственная масса манипулятора: 640 кг.

Комплект поставки ячейки включает: взрывозащищенный контроллер (шкаф Ex), портативный пульт программирования/управления, интерфейсные и силовые кабели, кронштейны крепления окрасочных пистолетов/коллекторов, подиум и блок сопряжения с конвейером.

Инженерные требования для подключения

• Электроснабжение: переменный трехфазный ток 380 В ± 10% / однофазный 220 В ± 10%, частота 50 ± 1 Гц;

• Потребляемая электрическая мощность: до 25 кВт* (уточняется проектным расчетом);

• Пневматическая магистраль: очищенный сухой воздух под давлением 6 бар с пиковым расходом до 3 м³/мин*.

Технологические преимущества и контроль параметров

• Архивация параметров окрасочного цикла (давление, расход ЛКМ, скорость подачи) для контроля качества;

• Возможность интеграции в общую MES/SCADA-систему предприятия;

• Работа в неосвещенных и вредных зонах без присутствия обслуживающего персонала.
