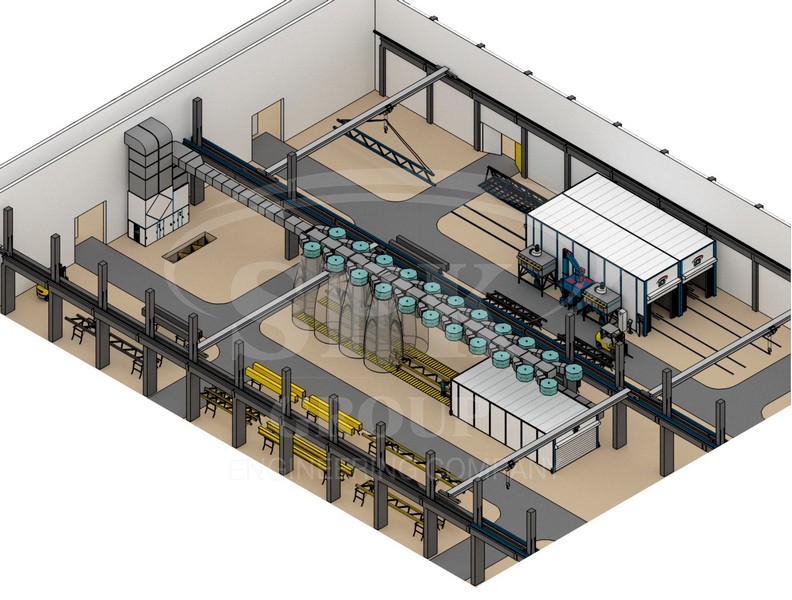

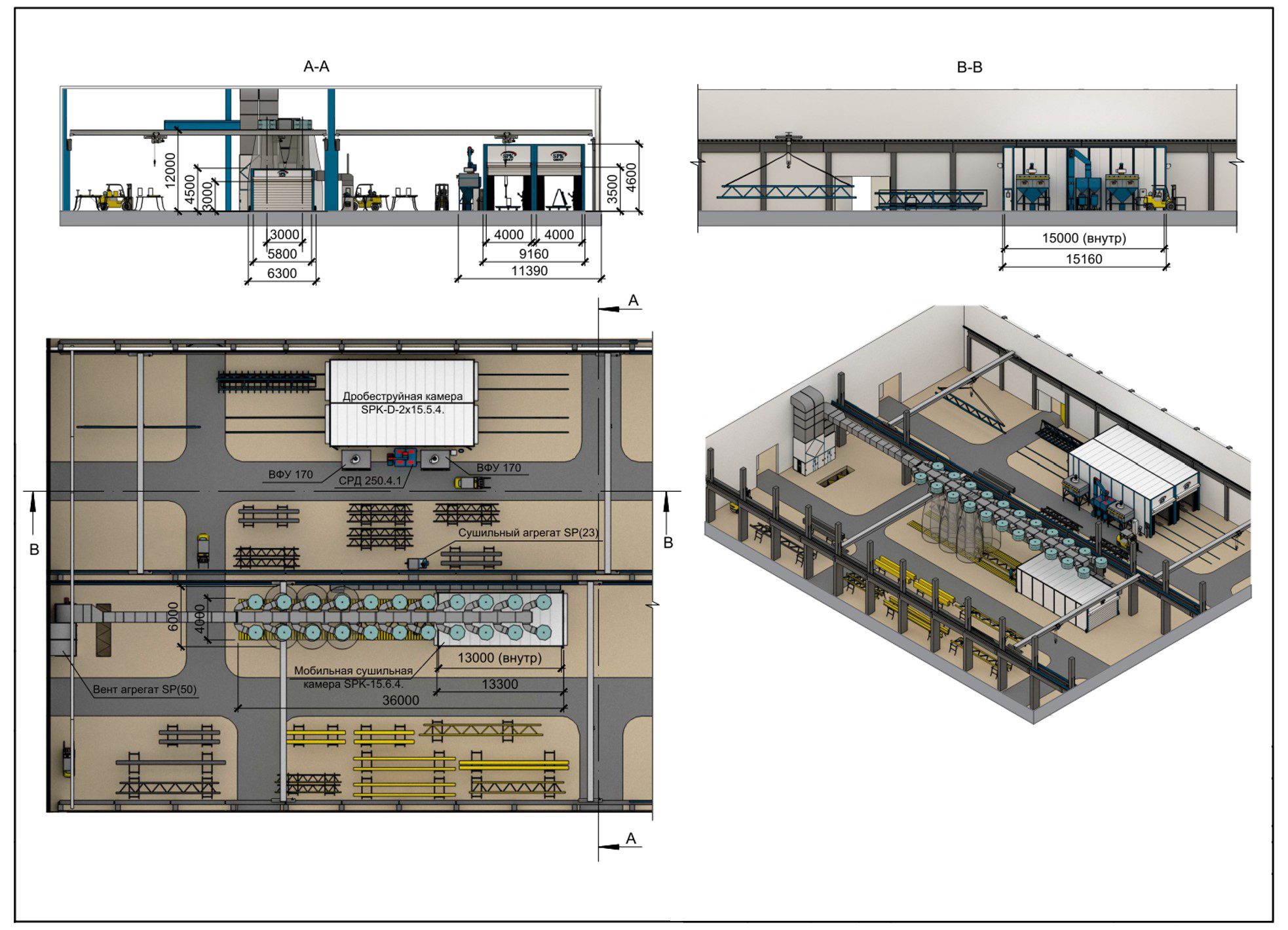

В состав комплекса входит:

• зона открытой окраски SPK-Z-36.6.12;
• проходная дробеструйная камера SPK-D-2*15.5.4;
• мобильная сушильная камера SPK-13.6.4.

Комплекс предназначена для обработки изделий: металлоконструкции;

Максимальные габариты изделия (ДхШхВ): 12000 х 2500 x 2500 мм.;

Вес изделий до 5 тонн;

Площадь обрабатываемой поверхности одного изделия: до 150 м2.

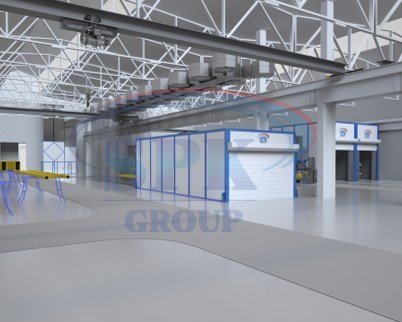

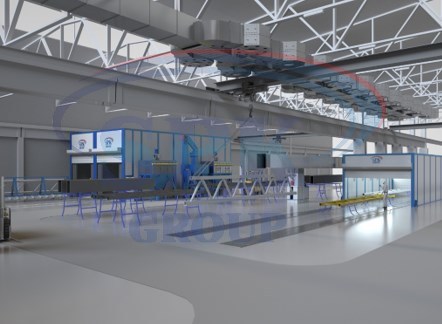

Технические характеристики зоны открытой окраски SPK-Z-36.6.12

Размеры зоны – 36 000 х 6 000 мм. Высота расположения воздушных сопел – 12 000 мм.

4 рабочих зоны, на каждую зону 6 шт. сопел.

Поток нисходящий, сверху вниз. Скорость – 0,25..0,3 м/с.

Система сухой фильтрации – три ступени фильтрации вытяжного воздуха, одна – приточного воздуха.

Один вентагрегат – SP(50) - 1 шт. Расположен на расстоянии 5-15 метров.

В притоке и вытяжке – 2 вентилятора, 50 000 м3/час, 1000 Па.

Пластичный рекуператор тепла.

Нагрев происходит благодаря газовому теплообменнику косвенного сгорания газа.

Видео работы зоны открытой окраски

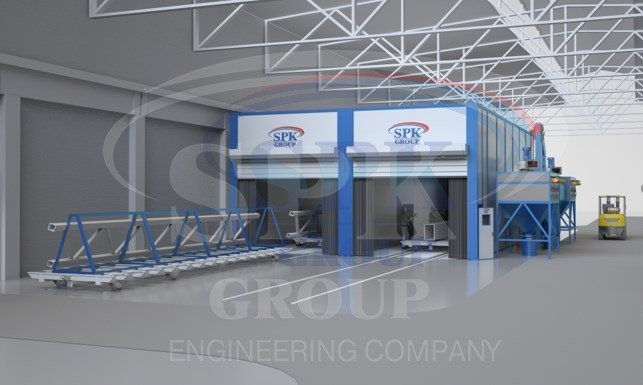

Технические характеристики дробеструйной камеры SPK-D-2*15.5.4

Двухсекционная камера проходного типа с 4-мя рабочими постами.

Одна секция – 15000х4500х4000 мм – внутренние размеры камеры; 15160х9160х4600 мм – внешние размеры; 15160х11390х5800 мм – внешние размеры с оборудованием.

4 штуки роллетных ворот проходного типа с защитной ПВХ-шторой. Размеры ворот в свете 4000х3500 мм. В боковых стенах установлены 4 сервисных двери размером 4000х3500 мм.

Корпус камеры выполнен на основе стального каркаса, обшитого звукоизоляционными панелями. Для защиты от воздействия дроби стены и потолок покрыты резиновой облицовкой. На пол камеры уложен решетчатый настил для безопасного перемещения.

Механический тип сбора дроби. 1 система регенерации дроби. Дробь подается ковшовым элеватором. Тип напорных агрегатов – 200 л – 4 шт.

Система освещения – это 32 потолочных светодиодных светильника с углом освещения 45 градусов. В каждом светильнике по 1 энергосберегающей лампе по 104 Вт.

Тип вентиляции – принудительная вытяжная рециркуляционная; приток воздуха – потолочный торцевой.

Две вентиляционно-фильтровальные установки.

Технические характеристики мобильной сушильной камеры SPK-13.6.4

Мобильная камера сушки двигается по рабочей территории всей зоны открытой окраски. Общая длина хода камеры – 36 метра.

Камера односекционная.

13000х6000х4000 мм – внутренние размеры камеры; 13300х6300х4500 мм.

Воздухообмен в камере – диагональное направление потока воздуха по длине камеры; вытяжка из камеры через подключаемые секции лабиринтного пола ЗОО.

Подвод приточного воздуха: 3 точки подвода циркуляционного воздуха по 4 пневмоцилиндра на каждой точке.

Роллетные утепленные ворота размером 5800х3500 мм – 2 шт.

В боковых стенах сервисные двери размером 800х2000 мм.

1 вентиляционный агрегат.

Подогрев воздуха газовым теплообменником косвенного сгорания газа.
