Проект данной зоны предполагает создание требуемых условий для реализации процесса нанесения лакокрасочных материалов на поверхность изделий в условиях открытого цехового пространства.

Изделия обрабатываемые: металлоконструкции в 3-х типоразмерах: 12.000х3.000х1.000 мм, 6.000х2.700х1.000 мм, 3.000х2.000х1.000 мм.

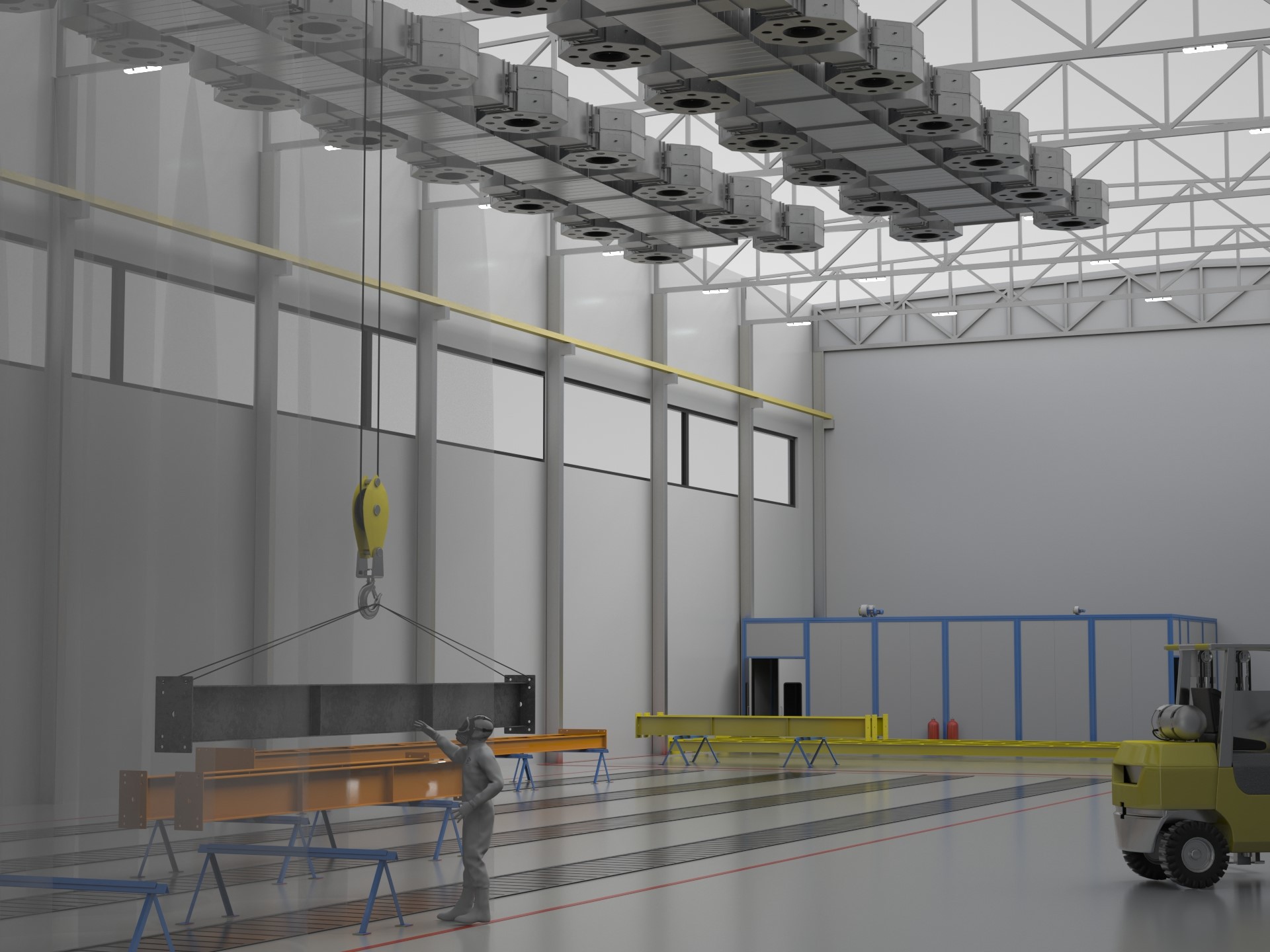

Изделие перемещают в пространство зоны при помощи полноприводного четырехстороннего погрузчика. Изделие устанавливается на окрасочную оснастку, размещенную в специально выделенном месте зоны. Габариты данной зоны: 36х12 метров. Низ сопел располагается на отметке 11 метров.

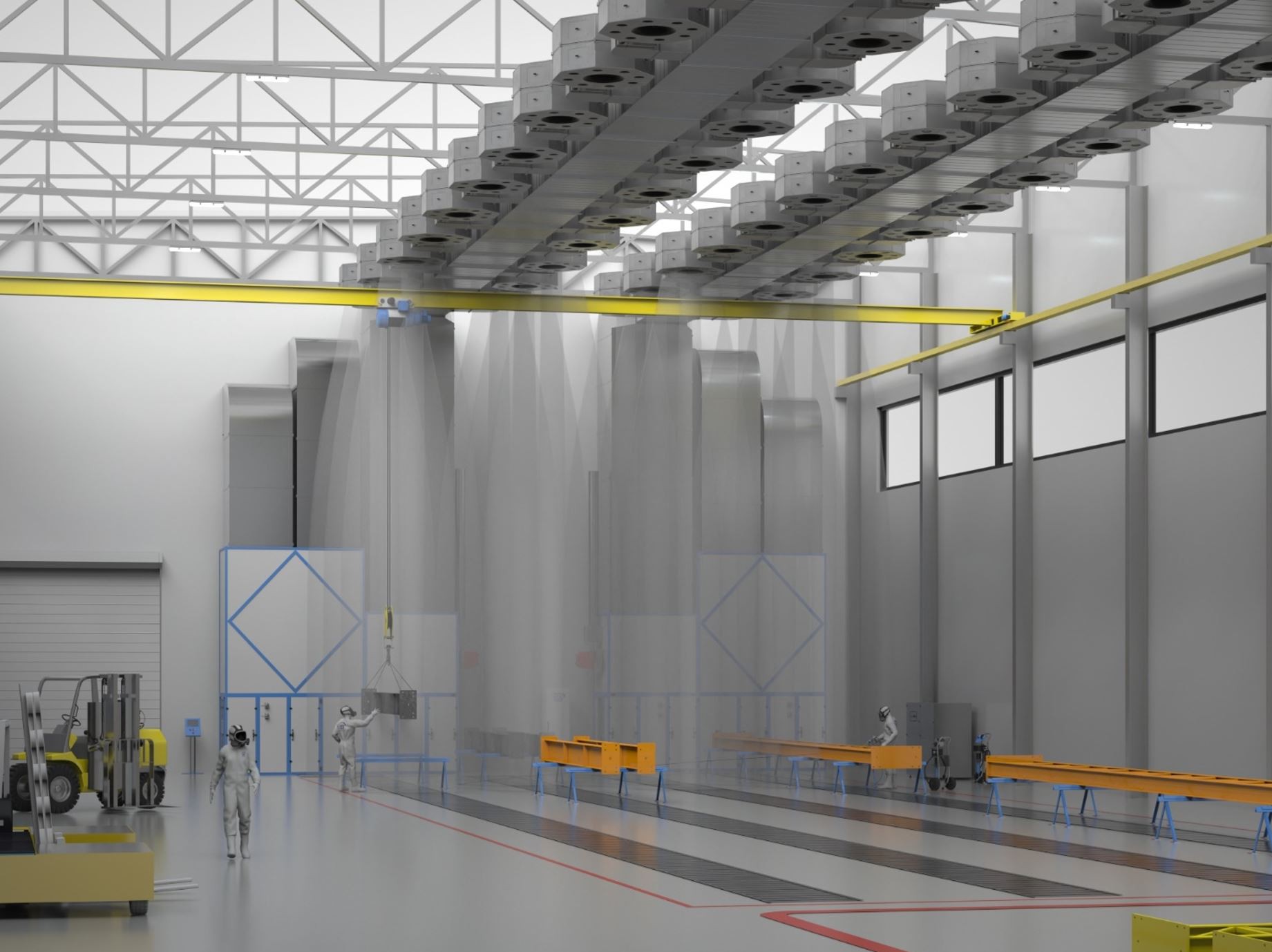

Зона открытой окраски предназначена для безопасной окраски изделий. Образуется равномерный поток очищенного, а также подогретого воздуха в направлении сверху-вниз, а также удаление отработанного воздуха через напольные секции фильтров.

Для подачи воздуха применяют приточно-вытяжные агрегаты, имеющие 50000 м3 в ч.

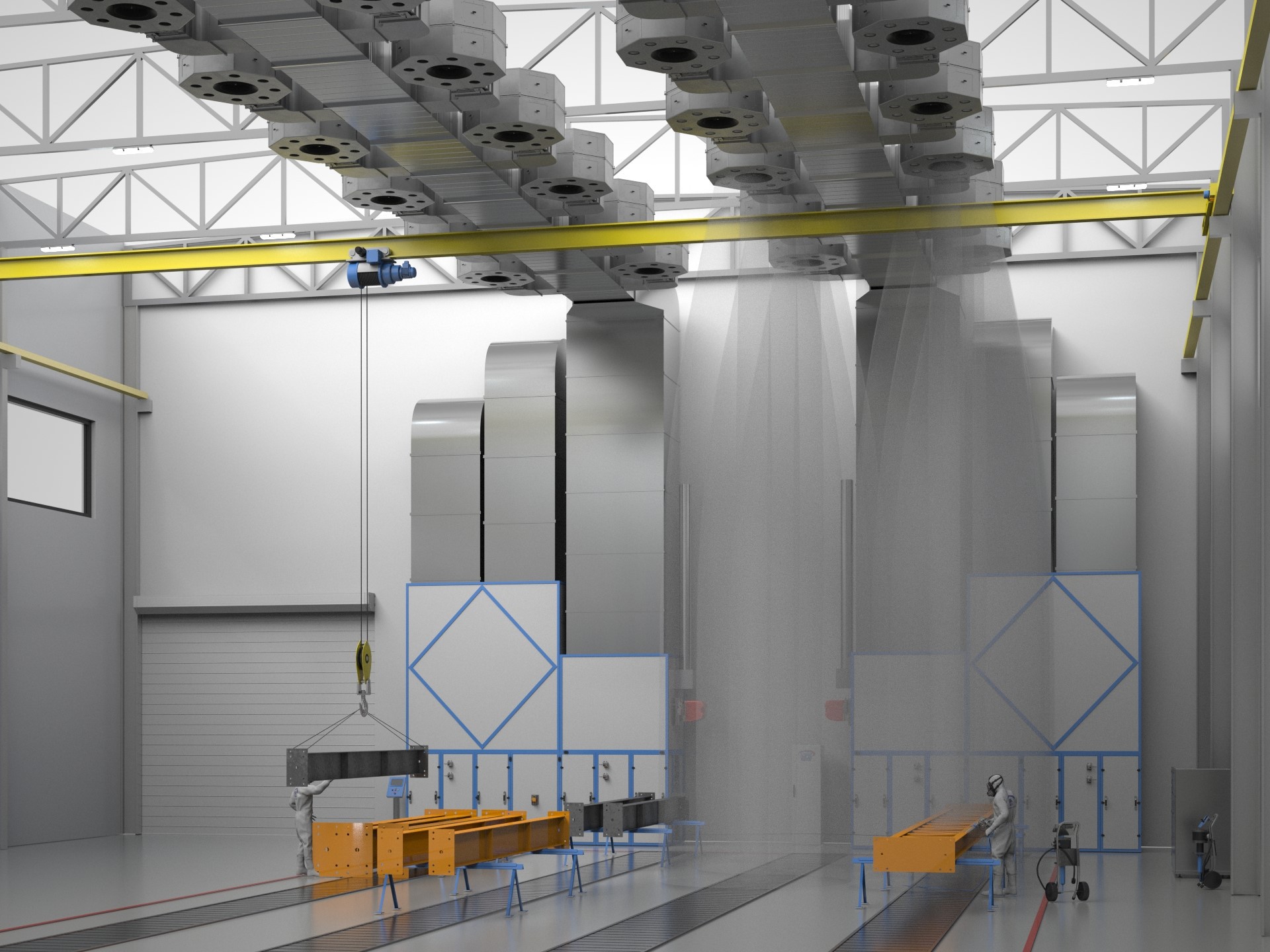

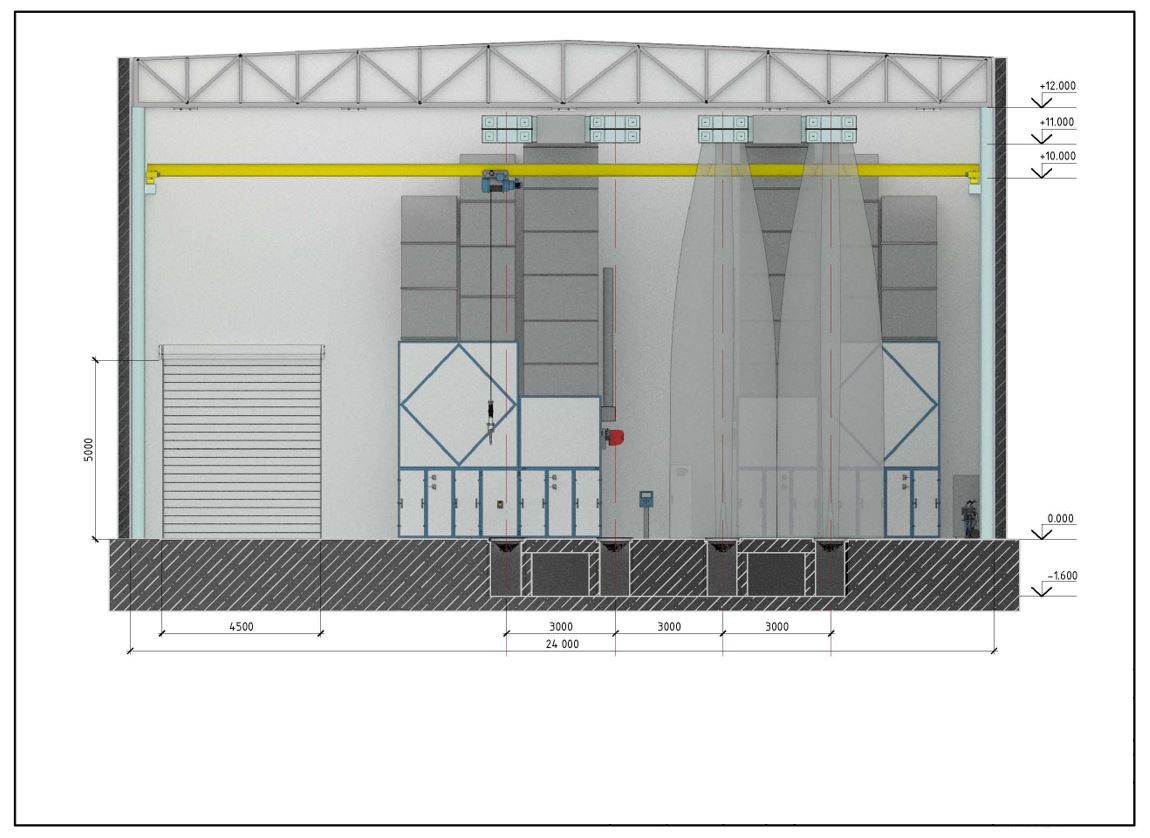

Подогретый воздух подается посредством воздуховодов в надкрановое пространство, через 2-хпоточные ламинарные диффузоры подается с высоты в зону, где происходит окраска.

Вытяжка воздуха осуществляется через лабиринтные напольные секции с классом очистки G2, после воздух проходит через 2-ую ступень фильтрации. Затем воздух подается в вытяжную часть вентагрегата.

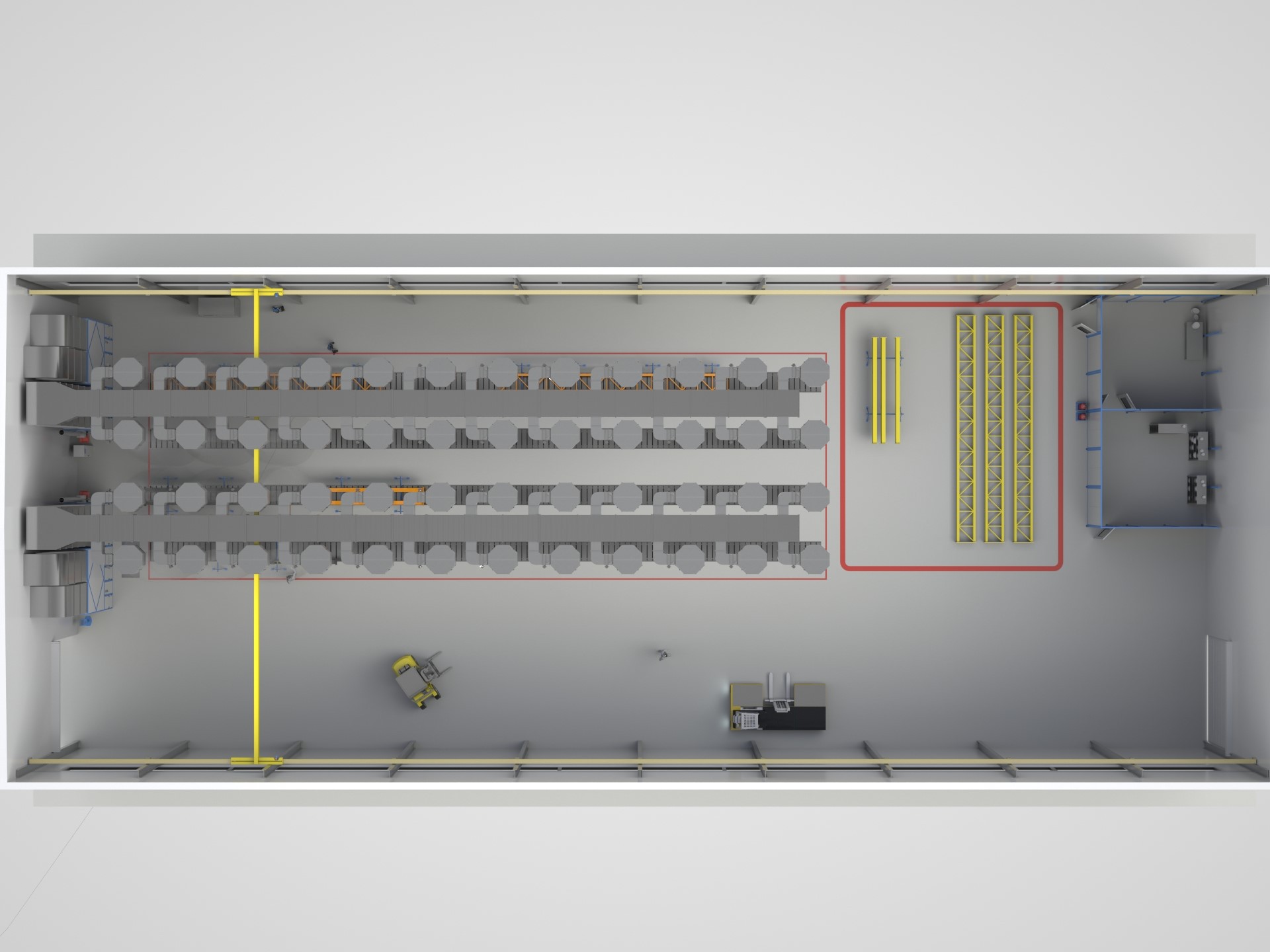

Конструкция зоны включает 48 воздушных сопел. Из них одновременно могут функционировать 12 независимых сопел (по 6 шт. в каждой зоне). Из этого числа сопел образуется рабочая зона 108 м2 площадью.
