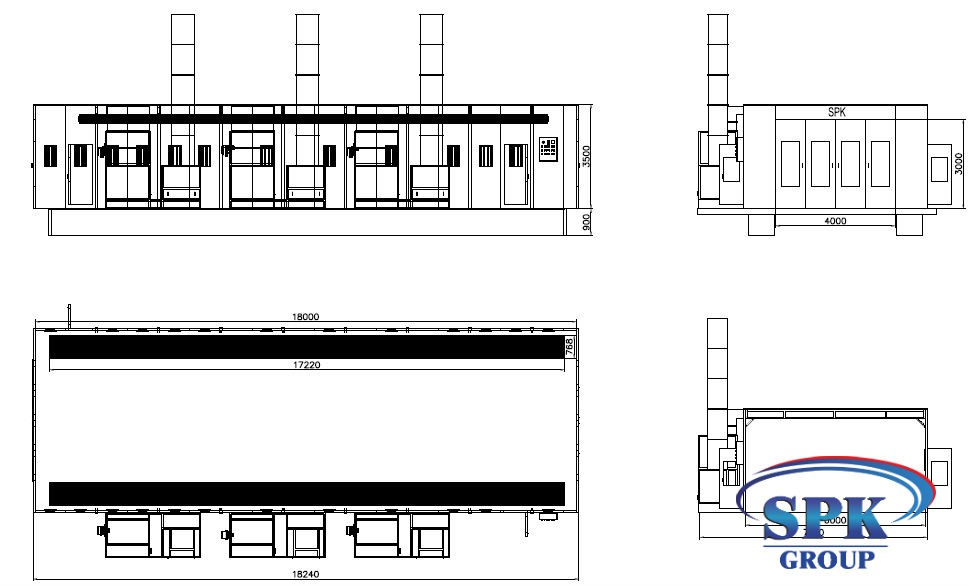

Габариты камеры

Внутренние размеры, мм

18000x6000х3000

Внешние размеры, мм

18160x6160x3450

Поток воздуха

С направление –вниз

Вытяжка

Ч/з пол

Вытяжка

Кол-во каналов

2 шт.

Размер канала, мм/канал

16000*760

Решетки, число рядов

2 ряда

Материал решеток

стальные плоские полосы со скрученной стальной арматурой толщ. 10 мм

Покрытие решеток

Оцинковка

Нагрузка максимал.

1.000 кг/м2

Кабина

Конструкция

Каркас силовой

Наличие стальной конструкции

v

Главная дверь

Количество дверей в камере, шт.

2

Р-ры ворот, (ШхВ)

4000х3000

Материал

Оцинкованная сталь

Конструкция окон

сервисные

Разделение камеры

-

Уплотнение

Резина теплоизоляционная

Стеновые панели

Толщ. панели

80 мм

Толщина стали

0.6 мм

Наполнитель панелей, плотность заполнения

Вата минеральная/ 36 кг/куб.м

Св-ва наполнителя

Пропитан антисептиком, негорючий

Плотность заполнения

36 кг/куб.м

Сервисная дверь

Кол-во, шт.

2

Размеры дверей(ШхВ)

800 *2.000

Расположение

Справа

Окно

сервисное

Крыша

Форма и состав

Прямая, сэндвич панели

Каркас

Стальной силовой

Конструкция потолка с потолочными фильтрами

сталь D8

Покрытие каркаса

Покраска порошковая

Материал панели крыши

Вата минеральная

Потолочные фильтры

Модель фильтров SP-600G

Осветительная система камеры

Верхний свет (45 гр.)

24 плафона х 4 лампы = 104 лампы, мощность лампы 36 Вт

Каркас для крепления светильников

из стали

Нижний свет (встроен в панели)

24 плафона х 2 лампы = 48 ламп, мощность лампы 18 Вт

Выпрямитель

1 действие Х 2 лампы

Характеристики приточных и вытяжных групп

Расположение генератора

Слева

Исполнение генераторной группы

Квадратная конструкция, материал - сталь

Обшивка обеих групп

Каркас из панелей

Регулирование потоков воздуха

Автоматической заслонкой

Количество генераторов притока, шт.

3

Количество генераторов вытяжки, шт.

3

Поток воздуха притока направлен

Сверху вниз

Воздушный поток вытяжки направлен

Снизу вверх

Хар-ки вентилятора притока

Центробежный, двойного действия

Хар-ки вытяжного вентилятора

Центробежный, двойного действия

Пр-во Siemens

Пр-во Siemens

Мощность вентилятора 2х4 кВт

Мощность вентилятора 1х5,5 кВт

Производительность вентилятора:      24 000 м³/час

Производительность вентилятора: 24 000 м³/час

Давление 780 Па.

Давление 726 Па.

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным воздушным потоком

Ручная заслонка

Система подогрева в камере

Способ подогрева

 -Газовая  горелка

- дизельная горелка,

 -вода,

- пар

Количество 2 шт.

3 теплообменника

Модель горелок

R 5

Производительность горелки

260 кВтх3

Конструкция теплообменника

Мультицикл; антивзрывчатое отверстие

Фильтрационная система

Фильтр притока

Основной фильтр формы кармана +

Потолочный фильтр

Фильтр вытяжки

В конструкцию входят стекловолоконный и угольный фильтры

Система контроля технологических режимов. IP 65

Способ управления

Реле контроллер

 Панель управления

Режимы:

1. - Окрашивание;

2. - возрастающее температурное распыление;

3. – сушка с возможностью регулирования времени,

4. - выключатель освещения;

5. - индикатор отказа;

6. - термостат;

7. - метр часов;

8. - выключатель питания;

9. - чрезвычайная остановка;

Питание

- двигателя

-

Питание освещения

220 Вт/ 50Гц

Общая мощ-сть 45 кВт Рабочая мощ-сть 24 кВт
