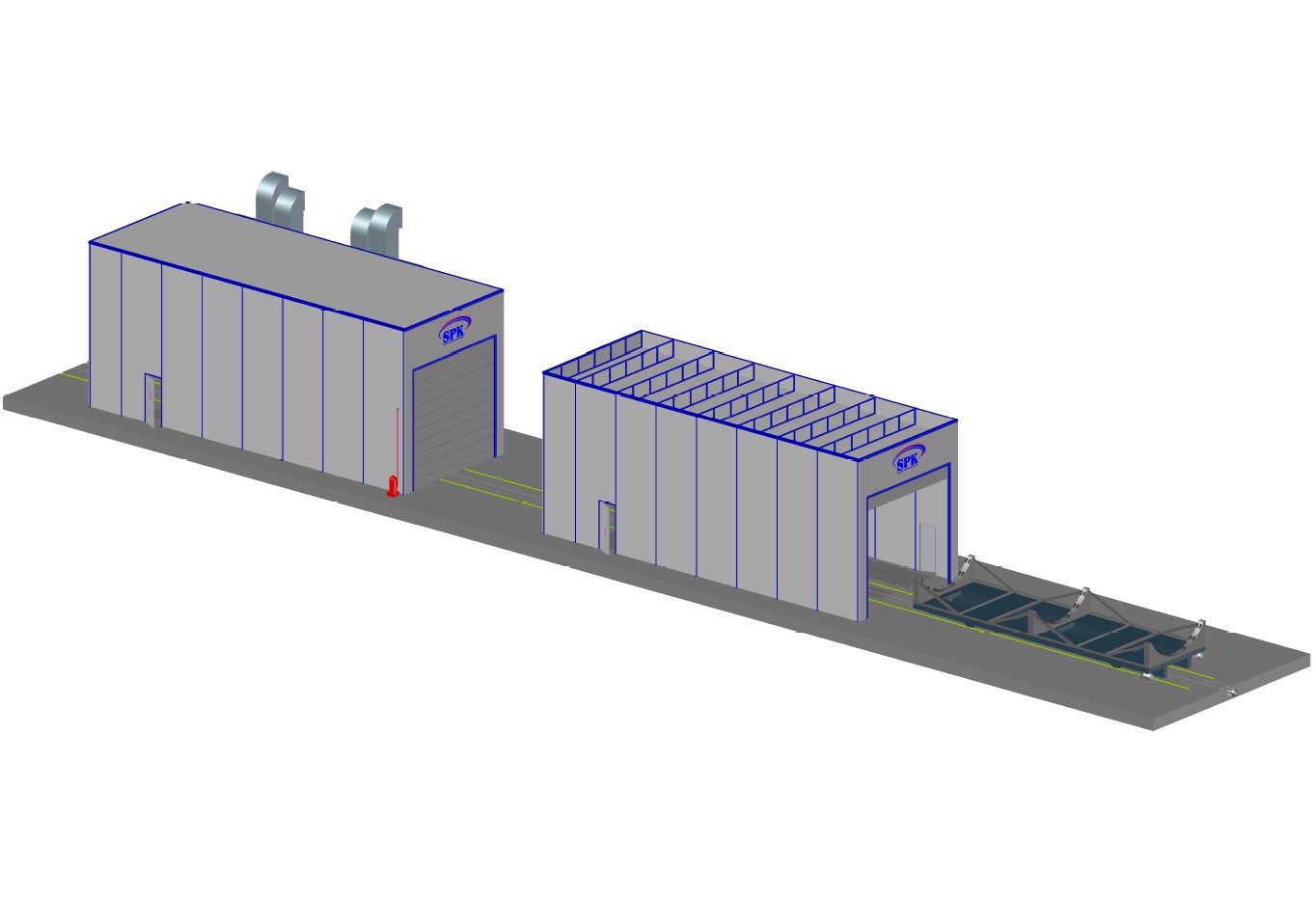

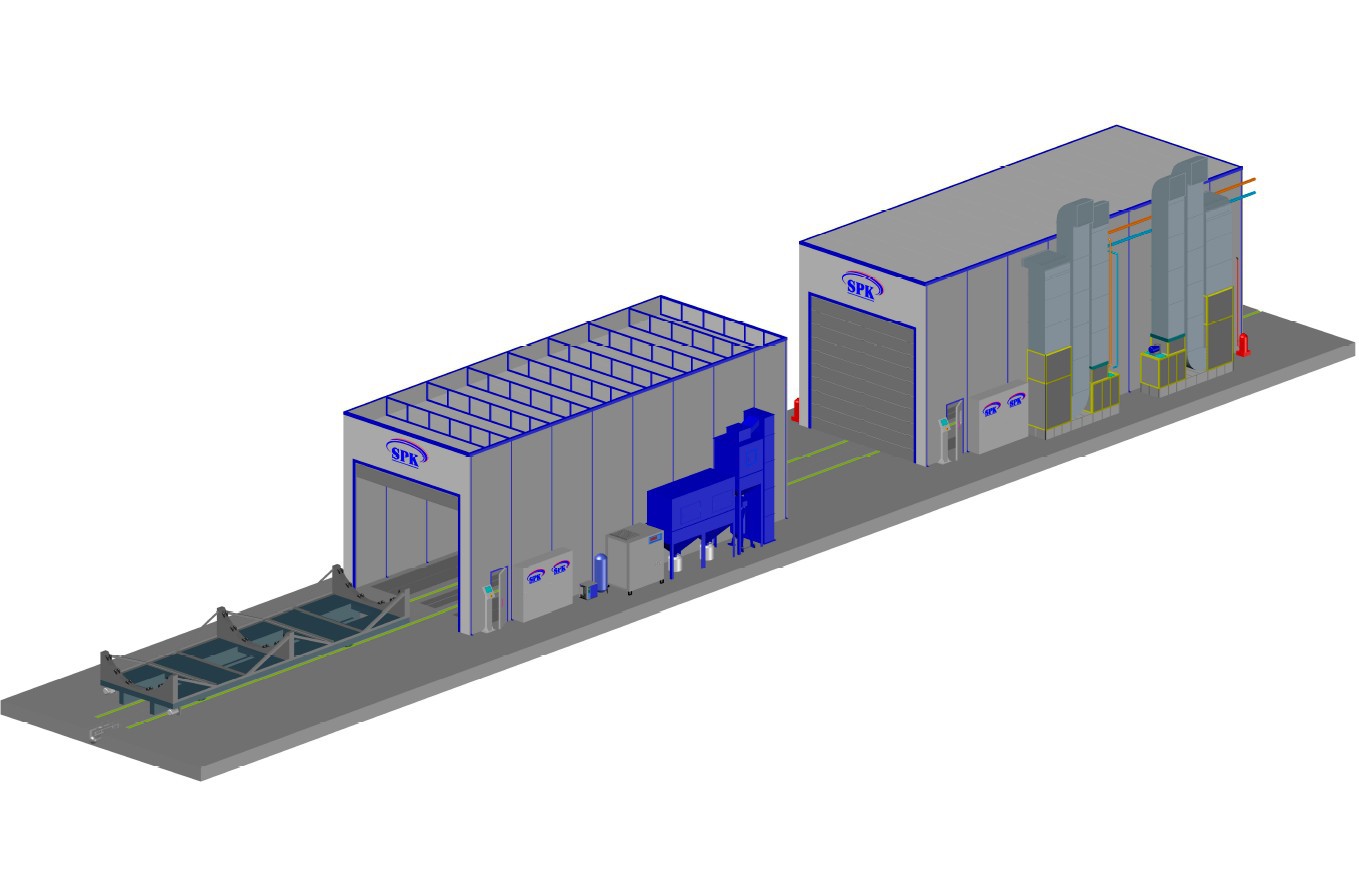

Размеры

Количество секций

1

Внутренние размеры каждой секции  (ДхШхВ):

19000х6000х6000 mm

Внешние размеры:

19100x7300x6850 mm без учета  навеса

Поток воздуха

Нисходящий поток

Вытяжка

Через напольные решетки

Вытяжка

Количество каналов

3

Размер канала (ДхШ)

26000х780

Количество решеток

54

Материал решеток

плоские стальные полосы+10mm скрученная стальная арматура

Покрытие решеток

Оцинкованное

Максимальная нагрузка

800 кг/м2

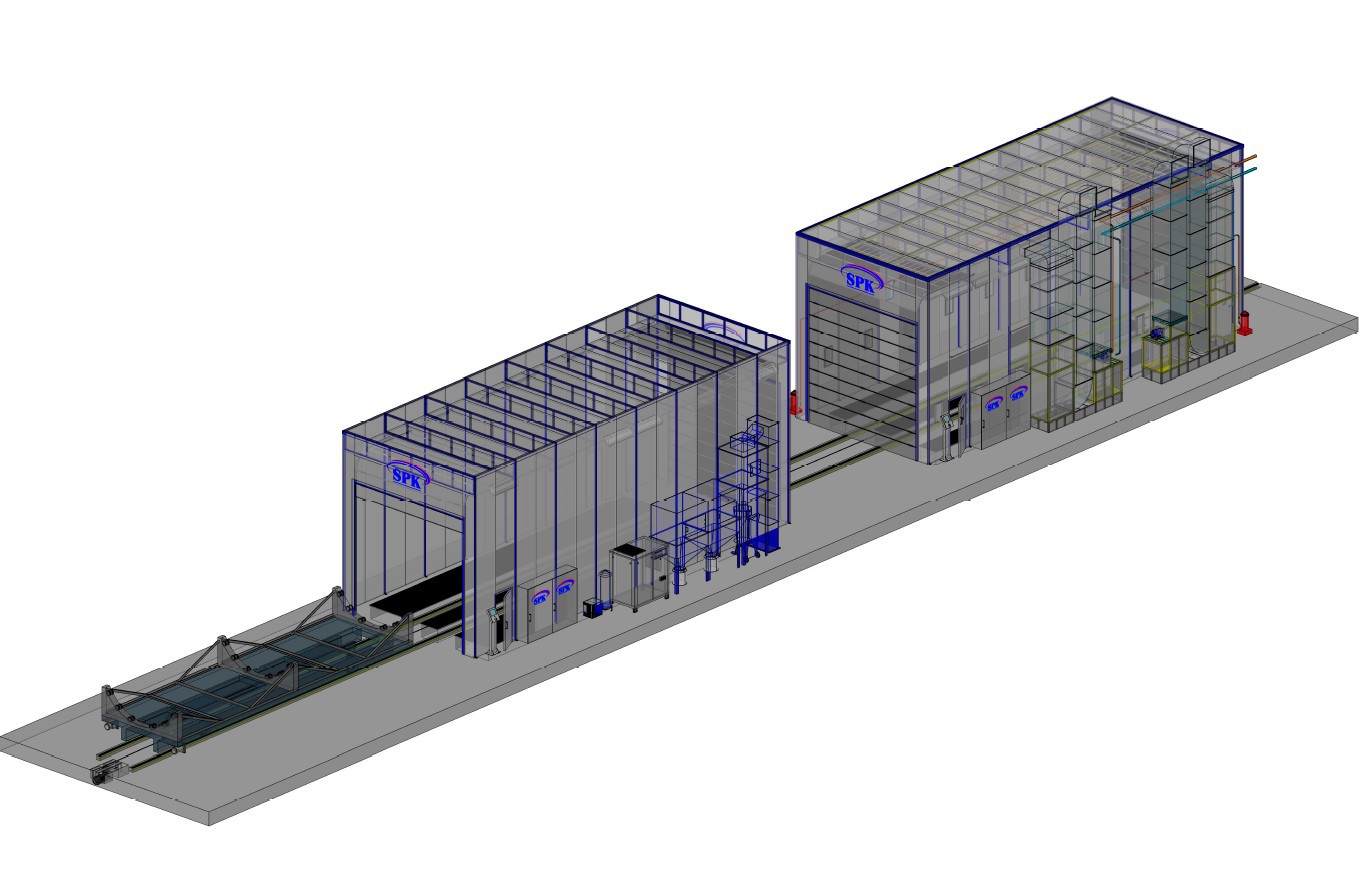

Кабина.

Конструкция

Силовой каркас

Наличие стальной конструкции

Да

Главная дверь.

Тип

Роллетные   ворота  с электроприводом

Количество

2 шт.

Просвет ворот

5000х5000 (ШхВ)

Материал

Алюминий

Структура окон

-

Наполнитель и Уплотнение

Вспененный полиуретан

Стеновые панели.

Толщина  панели

50 мм.

Толщина стали

0,6 мм

Наполнитель

Минеральная вата на основе базальтового волокна

Свойства наполнителя

Негорючий, пропитан антисептиком

Плотность заполнения

32 кг/м³

Сервисная дверь

Количество дверей

2 шт.

Размеры дверей

800х2000(ШхВ)

Расположение

В боковых стенках

Структура окна

Прямоугольное окно со скругленными углами и теплоизоляционной резиной

Крыша.

Структура

Прямая, сэндвич панели

Наличие стальной конструкции

Стальной силовой каркас

Материал панели крыши

Минеральная вата на основе базальтового волокна

Потолочные фильтры

SP-600G

Освещение 1000-1300 Люкс . Искро-взрывозащищенное исполнение (EX)

Верхний свет (45 градусов)

20 плафонов по периметру по 4 лампы  80х58=4,64кВт

Каркас крепления светильников

Стальной каркас

Боковой  свет  встроенный в стены

20 плафонов  по 4 лампы  80х36=2,88кВт

Каркас крепления светильников

Стальной каркас

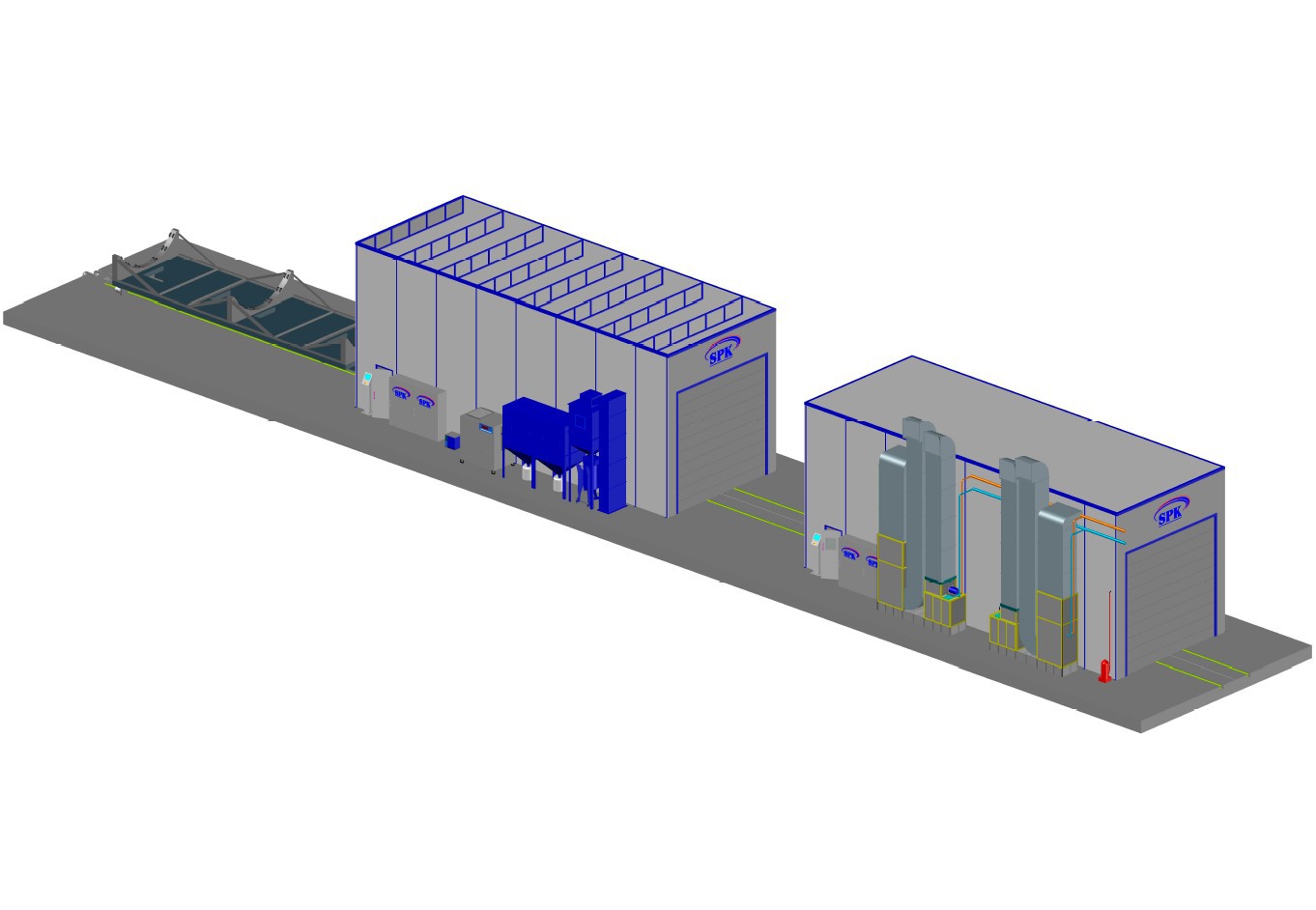

Группы притока и вытяжки

Положение генератора

Справа

Конструкция генераторной группы

Квадратная, стальная конструкция

Обшивка групп притока и вытяжки

Каркас группы вытяжки и притока выполнена из стального листа

Регулировка потоков воздуха

Автоматическая заслонка

Количество генераторов притока

2 генератора

Количество генераторов вытяжки

2 генератора

Направление потока воздуха притока

Сверху вниз

Направление потока воздуха вытяжки

Снизу вверх

Технические параметры

Внутренние размеры дробеструйной камеры

Длина x ширина x высота

Размеры ворот

Ширина x высота

5х5 м

Несущая способность, статическая

Нагрузка на решётчатый настил

Площадь напольной решётки

Длина x ширина

Силос дроби

Объём

Сухая сыпучая дробь

Зернистость

Типы дроби

Подходящие типы дроби

стальная дробь

Сопло

Диаметр

Дробеструйный шланг

Длина

Воздушный шланг

Длина

Фильтровальная установка

Объёмный расход воздуха¹, прим.

Воздухообмен  60 раз/час

Остаточное количество пыли в чистом воздухе

Макс. количество пыли в грязном воздухе

Установленная мощность

Привод вентилятора 1

Привод вентилятора 2

Ковшовый элеватор

2,2 кВт

Вибрационное сито

Освещение

Общая подключаемая мощность

Не более

Рабочее напряжение

3-фазы N PE

Управляющее напряжение

1-фаза N PE

Освещенность

полезной зоне (h=1 м) в новом состоянии!

Напорный резервуар

Количество

Объём

Рабочее давление

Расход сжатого воздуха

на каждое сопло при 6 бар, ок.

на каждую фильтровальную установку, ок

на каждый пластинчатый конвейер, ок

Общий расход сжатого воздуха

примерно

Требуемое качество сжатого воздуха

Остаточное содержание масла

Остаточная влажность (точка росы)

Максимальный размер частицы

Температурный режим эксплуатации

Не менее 5°C

Окраска

Компоненты установки

RAL 5005 матовый / оцинкованный

Корпус дробеструйной камеры

RAL 9006

Корпус фильтровальной установки, корпус вентилятора

оцинкованный

Воронка фильтра

RAL 9003 матовый

Ресивер для сжатого воздуха на фильтровальной установке, двигатель фильтровальной установки

RAL 5005 матовый

Компоненты установки, находящиеся ниже напольной решетки

грунтованные

Решётчатый настил

неокрашенный

Оцинкованные детали

без окраски

Электрошкаф

RAL 9006

Уровень звукового давления при струйной очистке с давлением ≤ 6 бар вне дробеструйной камеры

измерен по DIN 45635, измерение шума “Метод объемного измерения“ на станках по условиям свободного пространства. Уровень оценки на рабочем месте согл. VBG 121 и DIN 45645 может лежать чуть выше за счет фонового шума и/или пространственного отражения
