Размеры

Внутренние размеры

30000x33000х9500 мм

Внешние размеры

мм

Количество секций

2

Направление потока воздуха

Воздух направлен сверху вниз

Расположение вытяжки

Ч-з стены оск

Описание вытяжки

Количество каналов

4 шт.

Габариты канала

22.500х2900 мм

Количество рядов решеток

4 ряда решеток

Исполнение каждой решетки

плоские стальные полосы с 10-мм стальной скрученной арматурой

Конструкция

Потолочный пленум

10 секций

Стальная конструкция

Есть

Описание стеновых панелей

Толщина панели и толщина стали в каждой панели

60 и 0.7 мм

Наполнитель

Минеральная вата

Св-ва наполнителя

Негорючий с пропиткой антисептиком

Плотность заполнения

32.0 кг/м³

Панели потолочного пленума

Толщ. панели

50 мм

Толщ. стали

0,7 мм

Наполнитель

Вата минерал.

Характеристики наполнителя

Негорючий с пропиткой антисептиком

Плот-сть заполнения (кг/м куб)

19.0

Панель

Быстросъемная с двухсторонним освещением

Сервисная дверь (Аварийная)

Число дверей

3

Размеры дверей

800*2.000 (ШВ)

Размещение дверей

одна справа, одна слева, одна с тупикового торца

Описание окна

Окно овальной формы уплотнено теплоизоляционной резиной

Крыша

Характеристики крыши

Форма прямая, материал исполнения - сэндвич панели

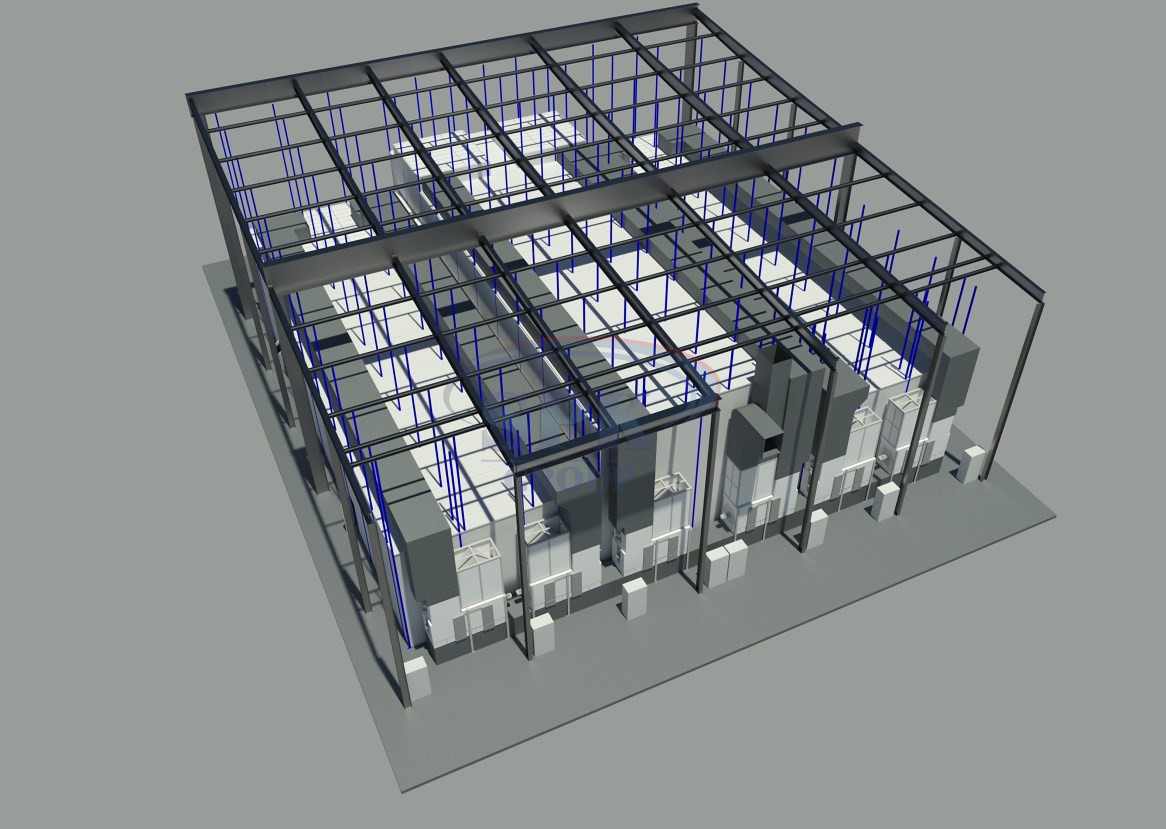

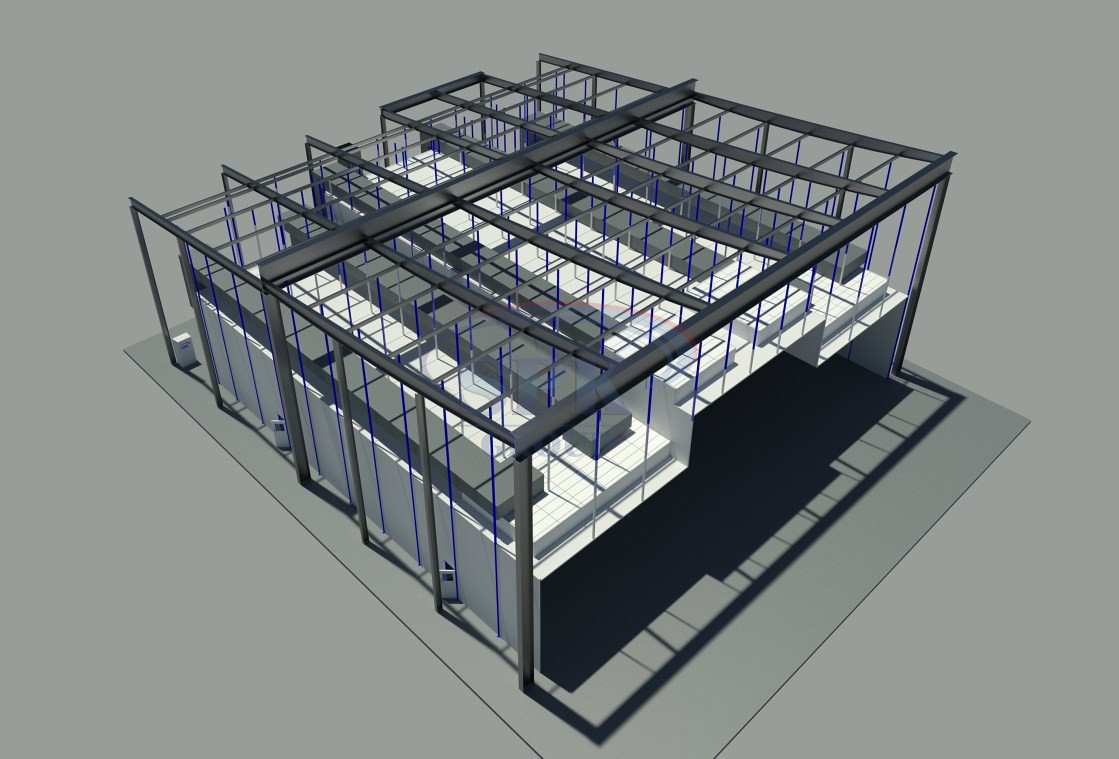

Каркас

Стальной силовой

Потолок с закрепленными фильтрами на потолке

Каркас из стали D8

Покрытие

Покраска порошковая

Материал панели крыши

Минеральная вата

Марка фильтров потолка

SP-600G

Система освещения камеры 710-1000 Люкс

Верхний свет (45 град.)

12 плафонов х4 лампы

Каркас крепления светильников

Каркас выполняется из стали

Верхний свет (90 град.)

98 плафонов х2 лампы

Выпрямитель

1 действие для 2 ламп

Боковой свет (встроенный в стеновые панели)

56 плафонов х2 лампы

Мощность общая

14  кВт

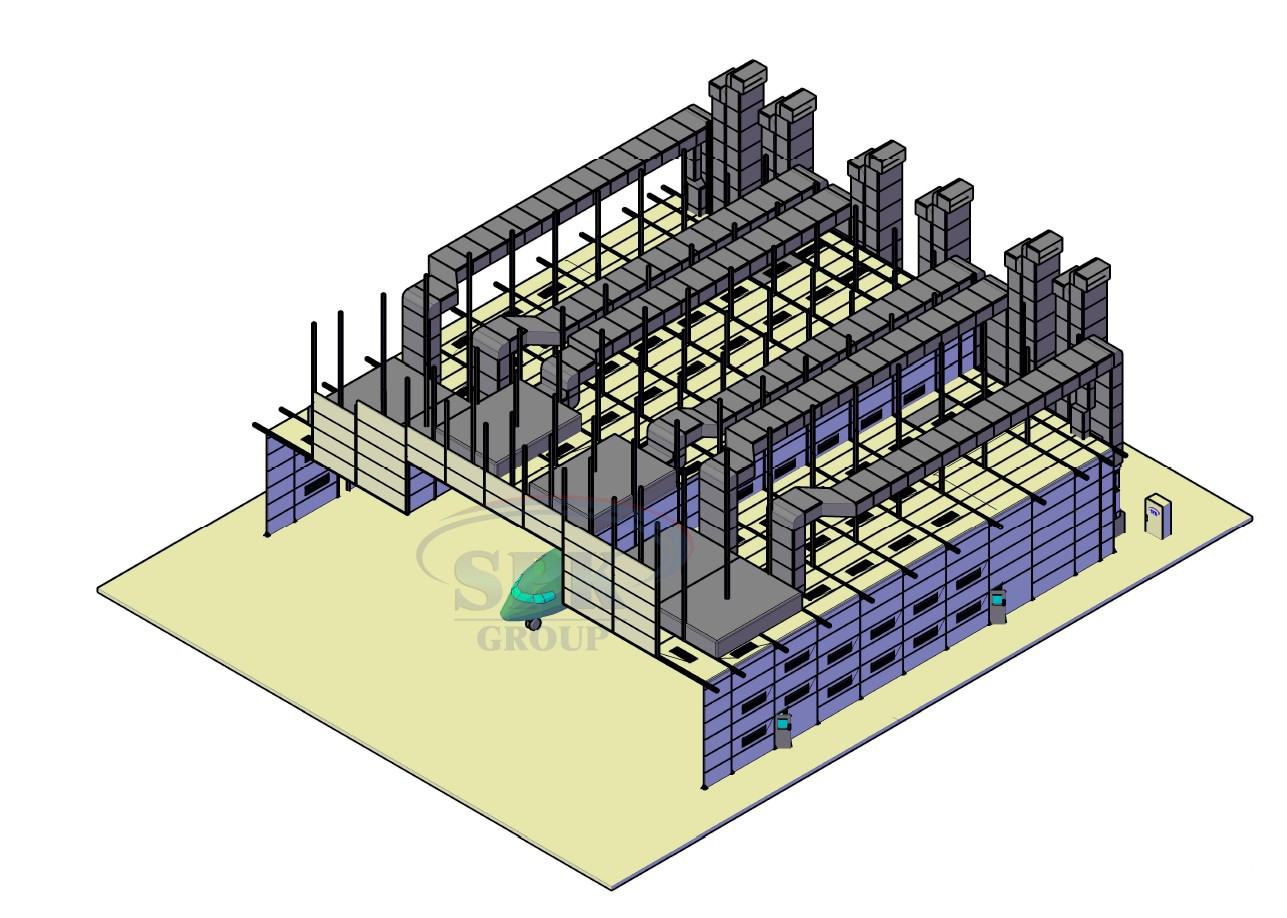

Описание приточно-вытяжной группы

Положение генератора

Сзади

Конструкция генераторной группы

Квадратной формы, материал - сталь

Обшивка приточно-вытяжной группы

из сэндвич панелей

Заслонка для регулировки потоков воздуха

Автоматическая

В притоке

7 генераторов

В вытяжке

7 генераторов

Направление потока воздуха притока

Сверху вниз  регулировкой направления

Направление потока воздуха вытяжки

Снизу вверх

Вентилятор притока центробежный двойной

Искро-взрывозащищенное исполнение (ЕХ)

Вентилятор вытяжки центробежный двойной

Искро-взрывозащищенное исполнение (ЕХ)

Значение мощности - 15 кВт

Значение мощности - 15 кВт

Значение производительности:      378 000 м³/час

Значение производительности:      378 000 м³/час

Значение давления (Па) 760

Значение давления (Па) 731

Управление притоком воздуха

Автоматическая заслонка

Управление вытяжным потоком воздуха

Оборудован ручной заслонкой

Тепловая система в оск

Способ подогрева

 Дизельная горелка - электро (комбинированная система)

Кол-во теплообменников

7

Модель горелки

RL

Значение производительности горелок

7 х 430кВт (3.010 кВт)

Конструкция теплообменника

Мультицикл + антивзрывчатое отверстие

Максимальная мощность без рекуператоров

3010 кВт

Максимальная мощность с рекуператорами

1574кВт

Фильтрационная система

Описание приточного фильтра

Карманный основной фильтр и фильтр потолочный

Фильтр вытяжки

В конструкцию данного фильтра входят: угольный, стекловолоконный, кассетный и краскофильтр

Контроль и управление технологическими режимами  IP 65

Панель управления - 2 ед-цы

Режимы на панели управления: окраска, тепловое распыление с нарастанием, сушка при температуре до 60-ти град., регулировка времени сушки и выключатель освещения, индикатор отказа, термостат, часовой метр, выключатель питания и аварийная остановка.

Регулирование панели управления

Реле контроллер

Система пожаротушения

Порошковая

Режим - автоматическая
