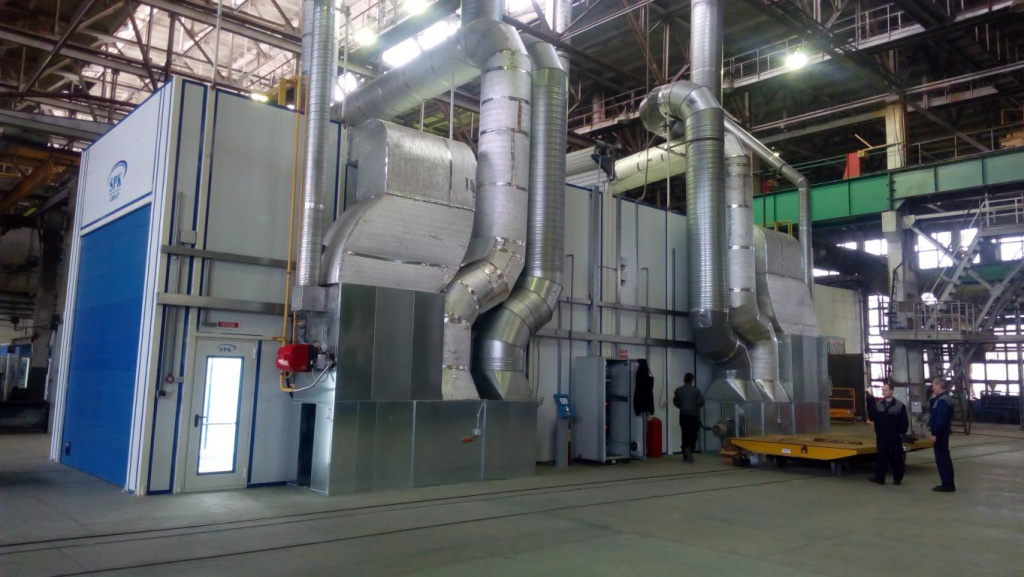

Проходная покрасочно-сушильная камера для грузовых автомобилей SPK-18.5.5, г. Миасс

Внутренние размеры камеры: длина – 18 м, ширина – 5 м, высота – 5 м.

Камера состоит из двух секций по 9 м. Данное разделение предназначено для возможности проведения одновременной независимой работы в обеих зонах по любому варианту: подготовка, окраска, сушка.

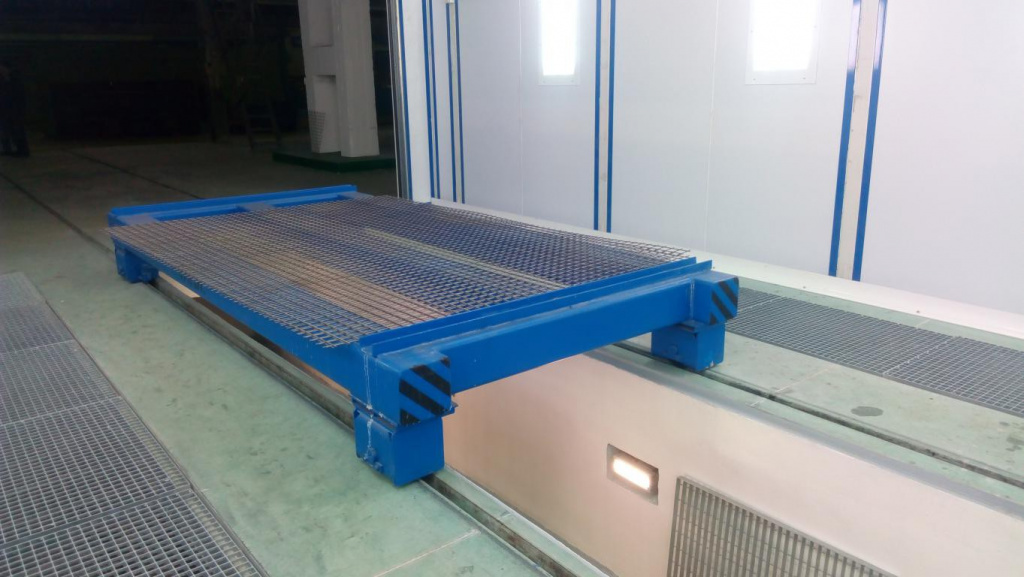

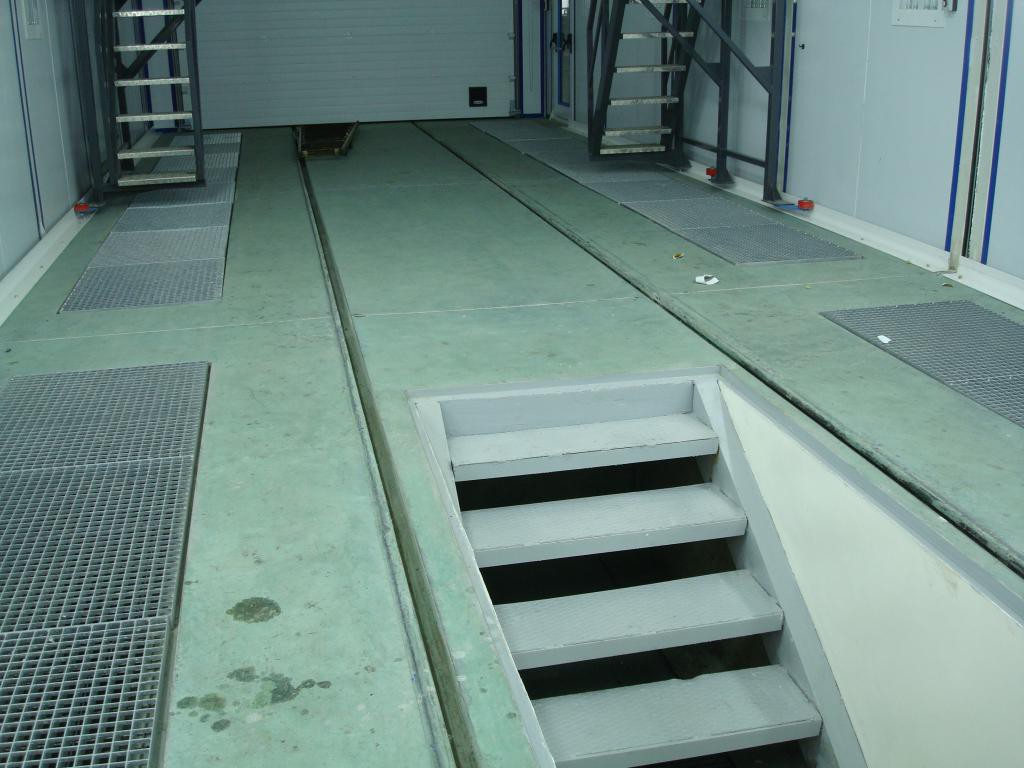

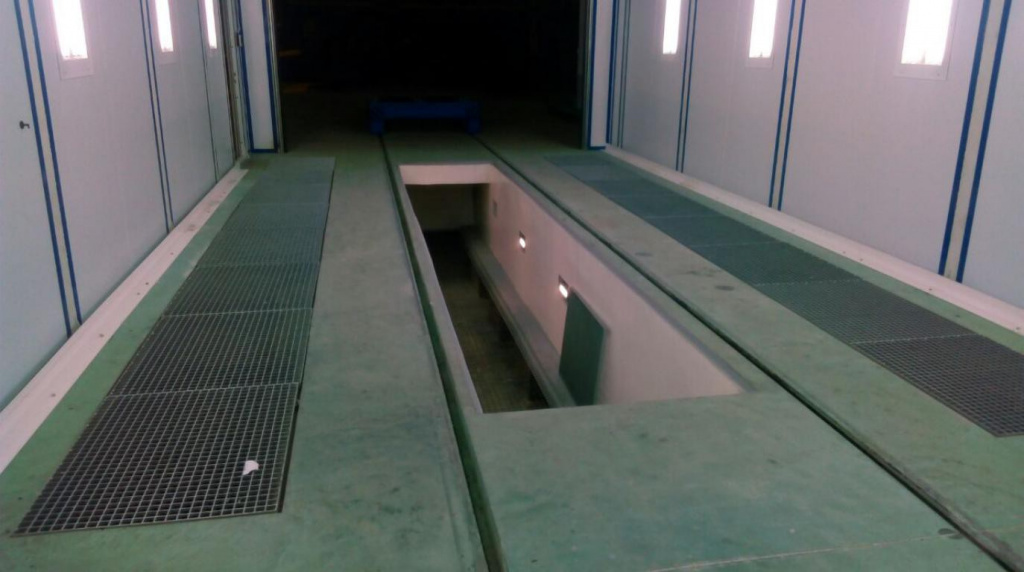

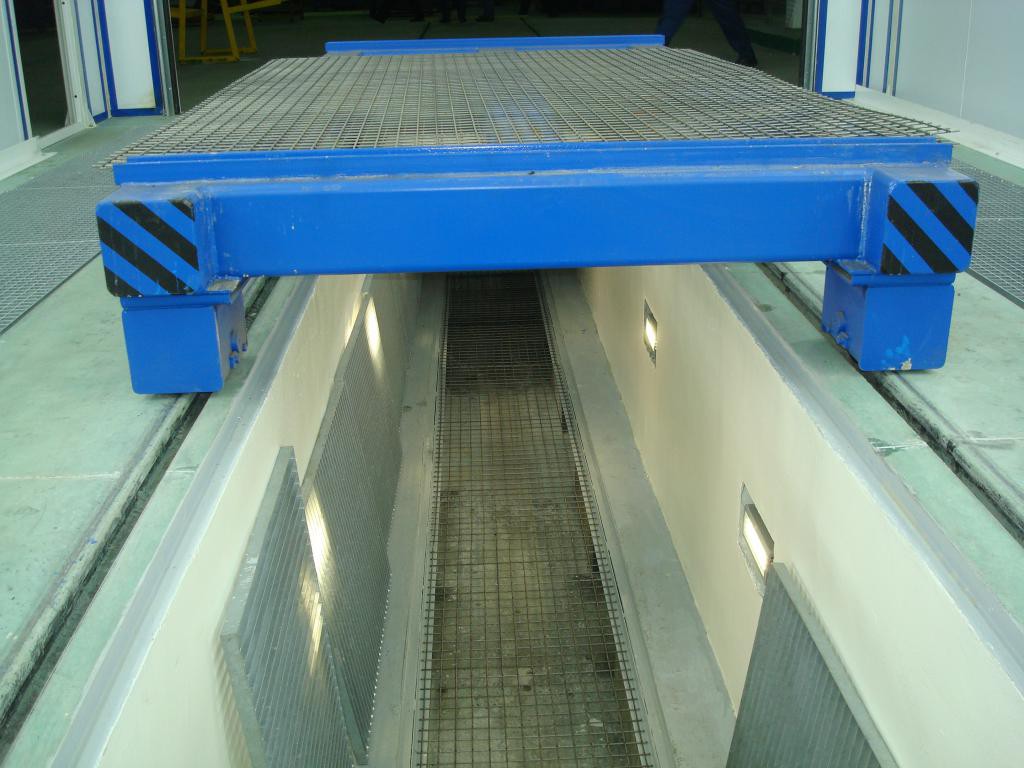

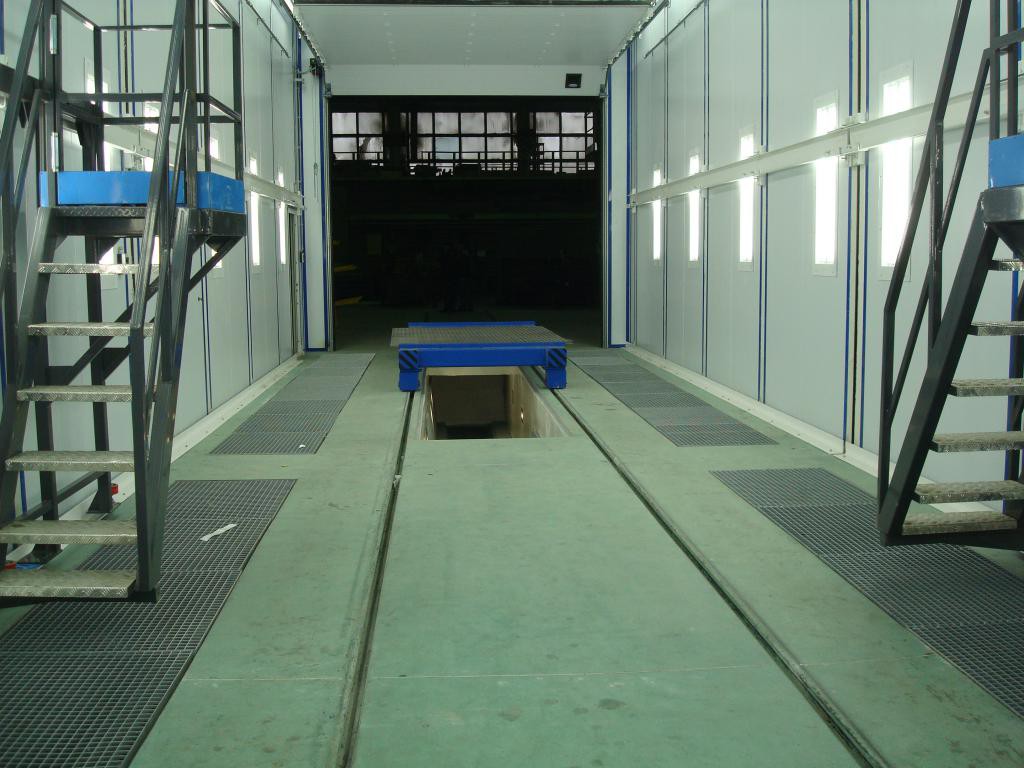

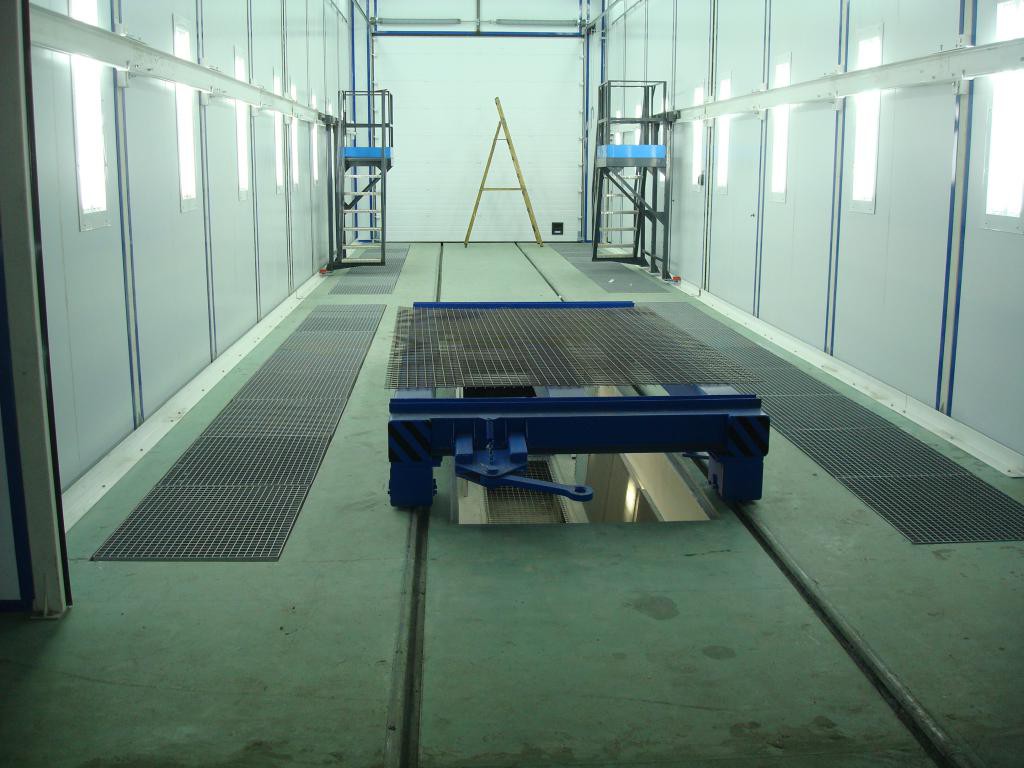

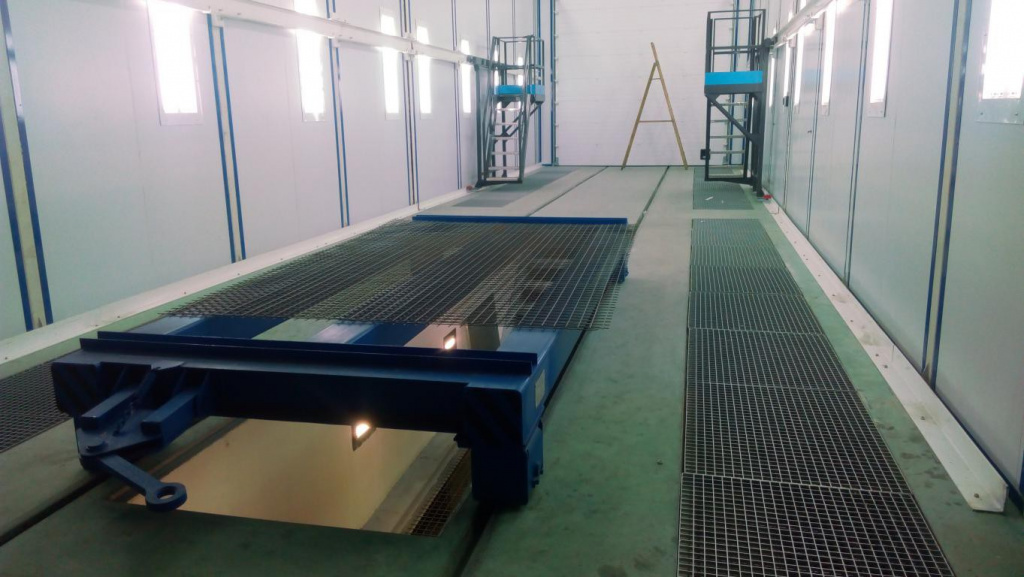

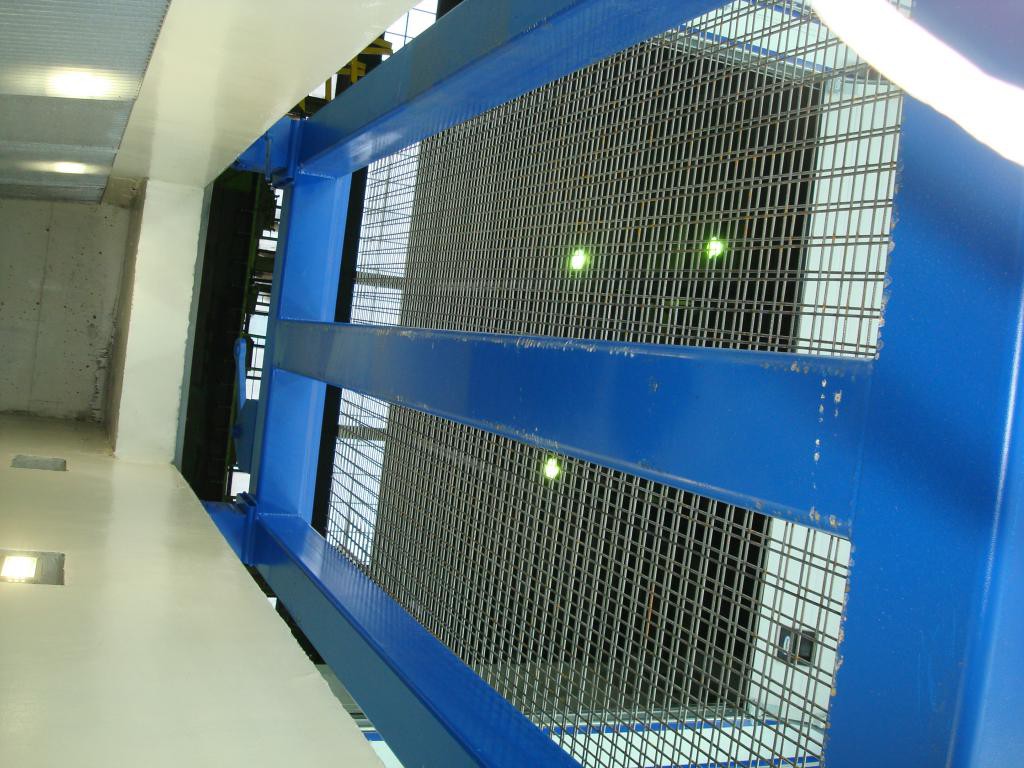

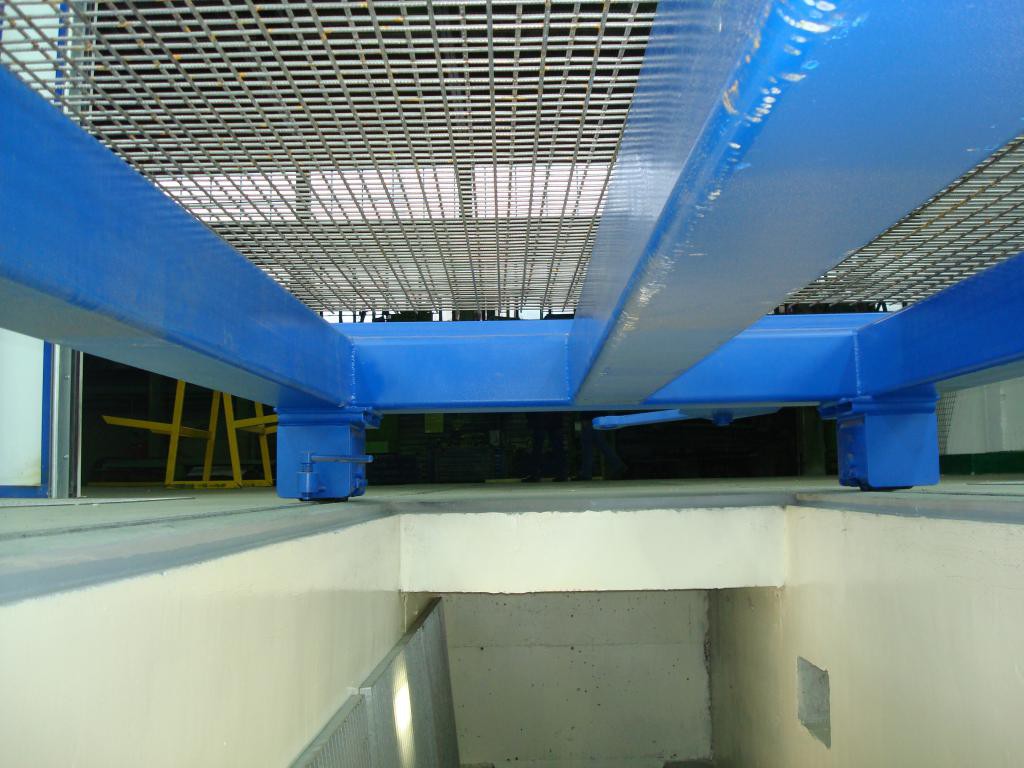

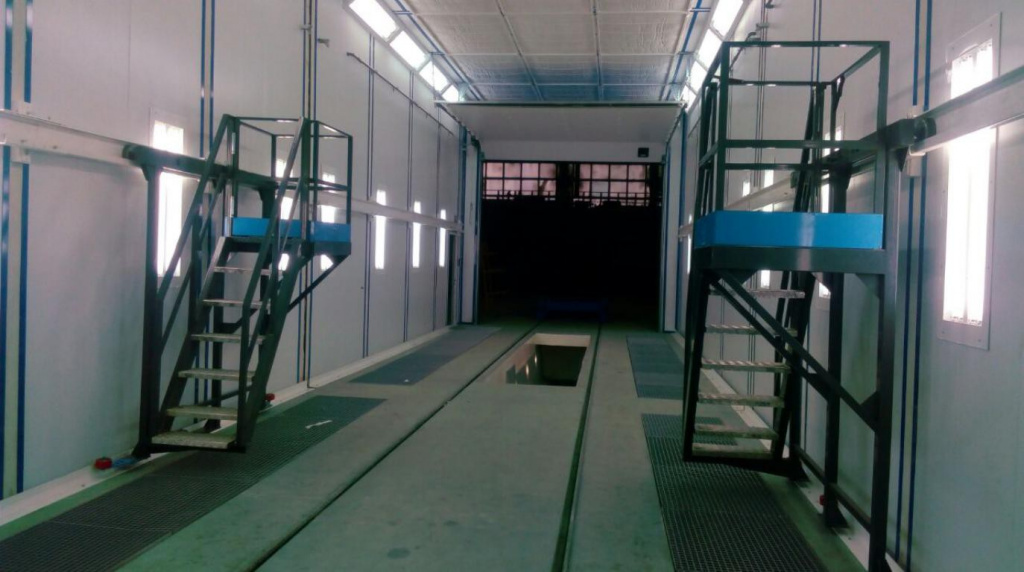

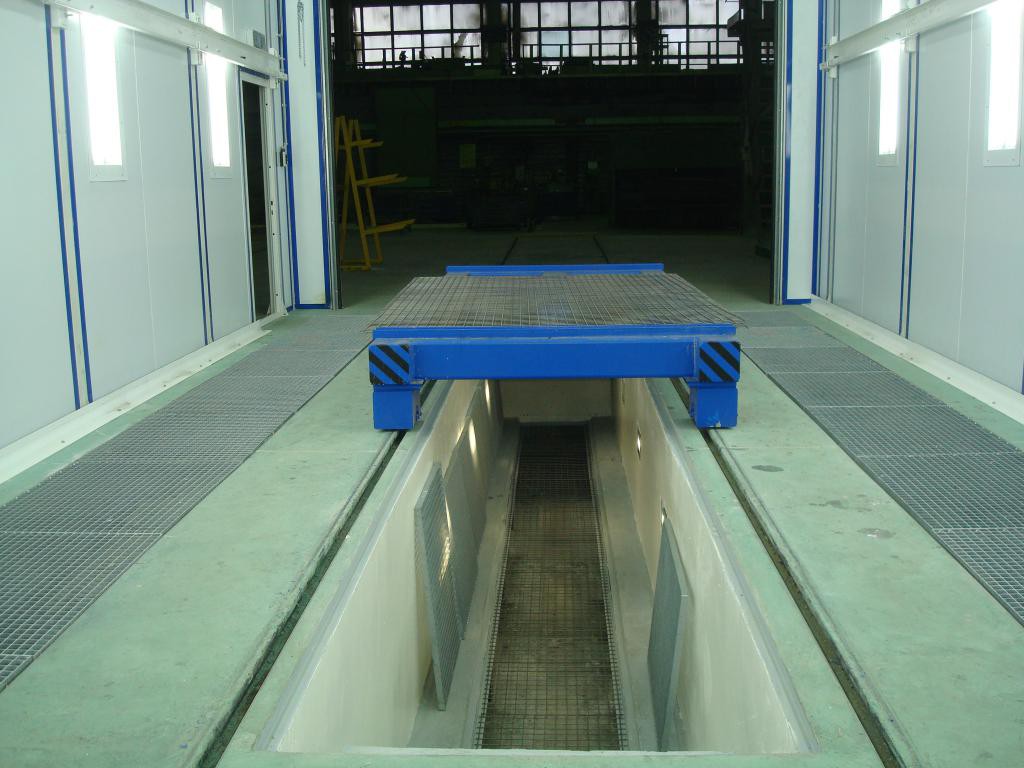

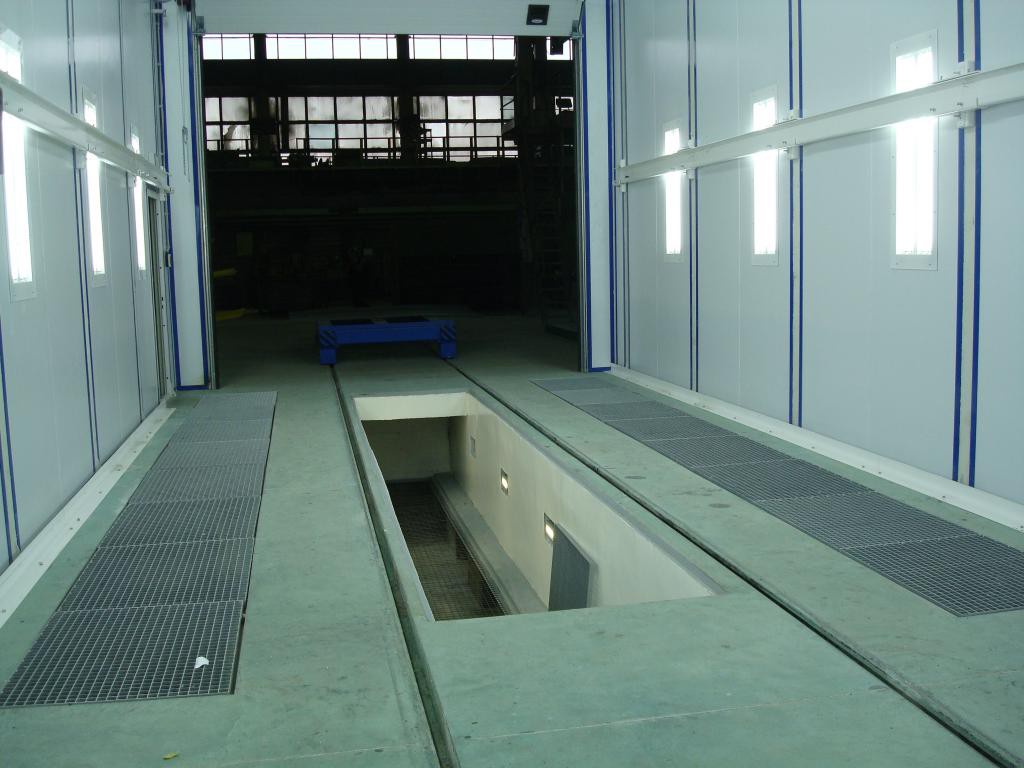

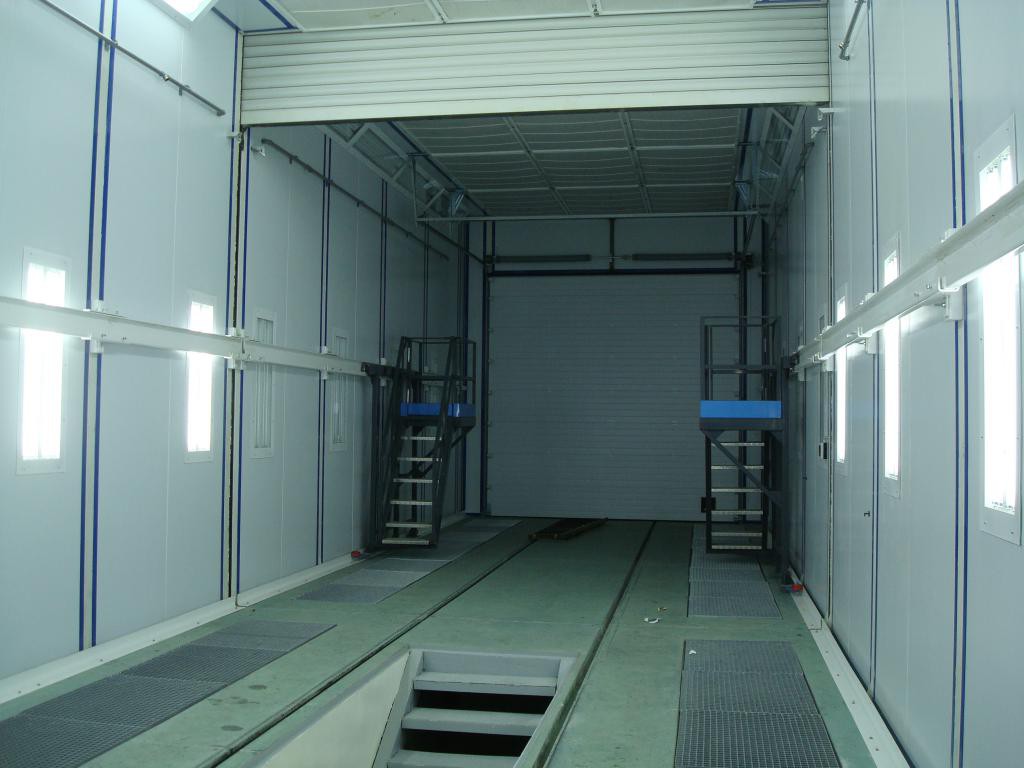

Первая половина ОСК имеет специальный приямок 8000х800х1200 мм, для возможности окраски изделий снизу. В приямке запроектирована вытяжка воздуха и дополнительное освещение.

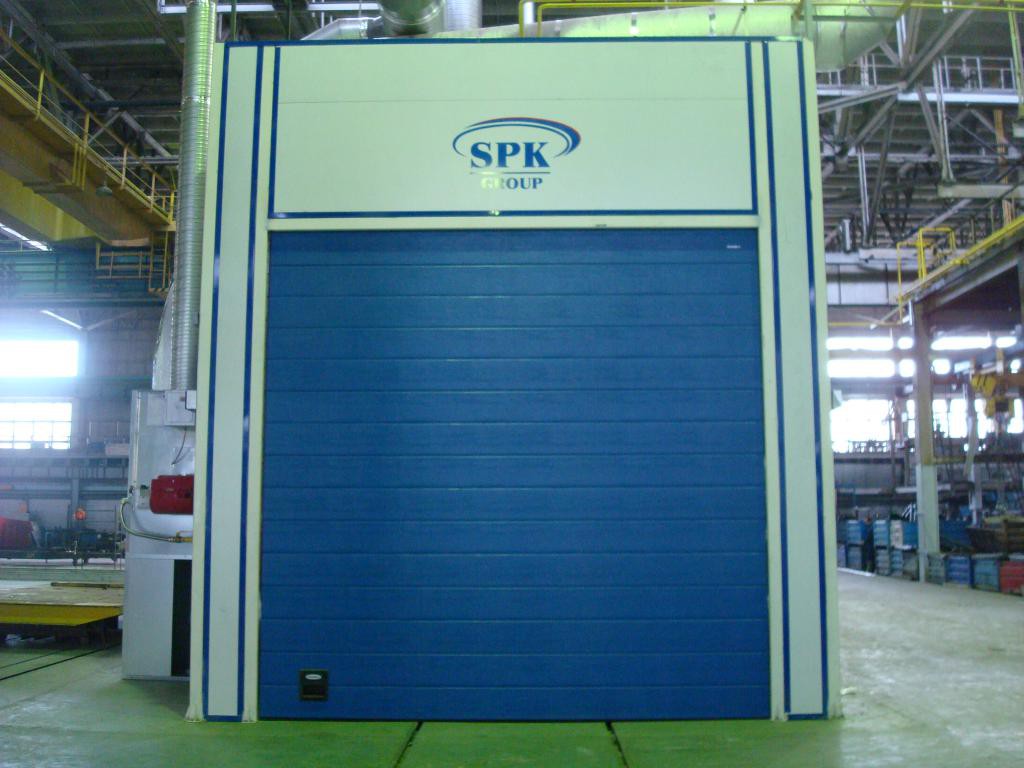

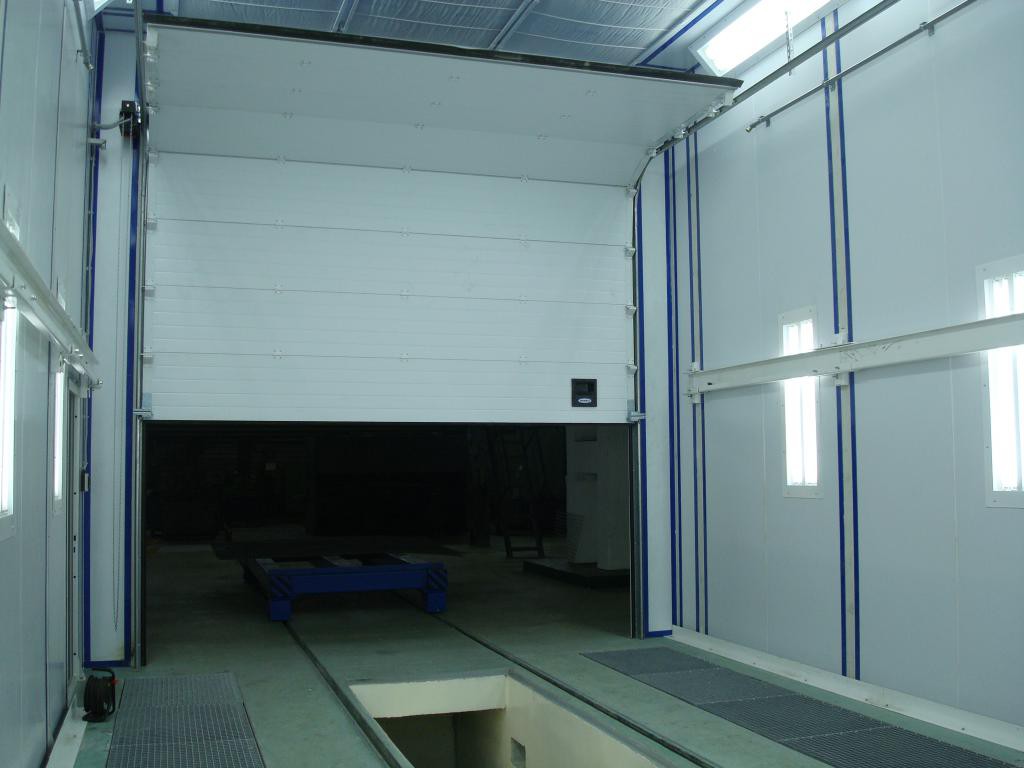

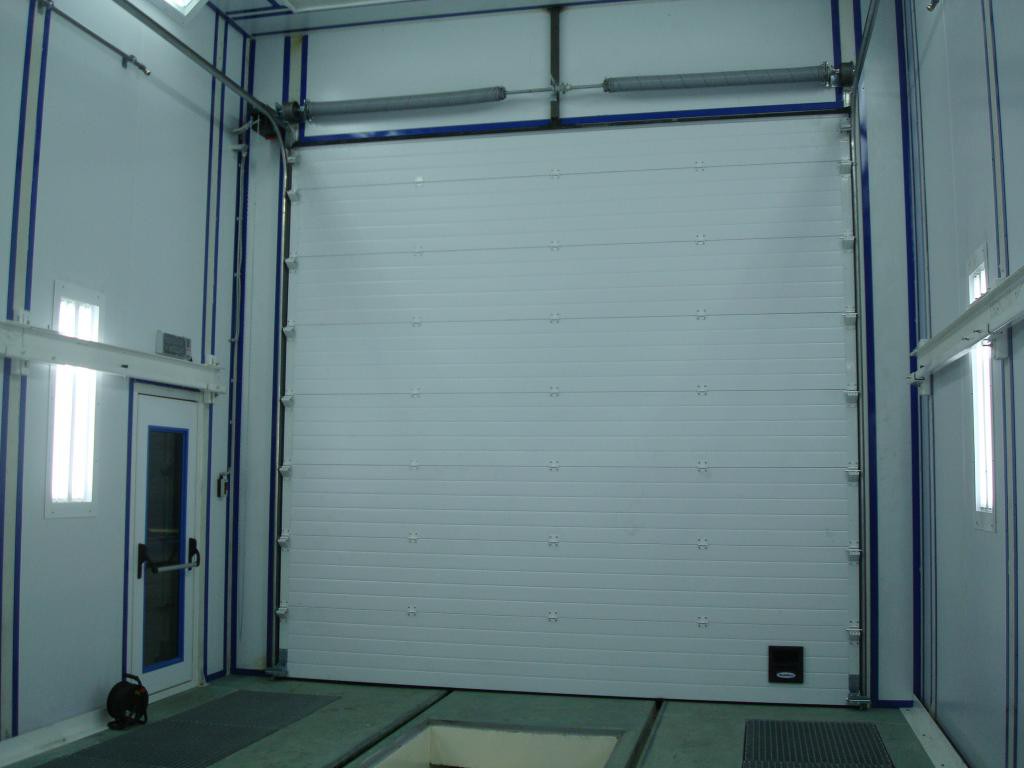

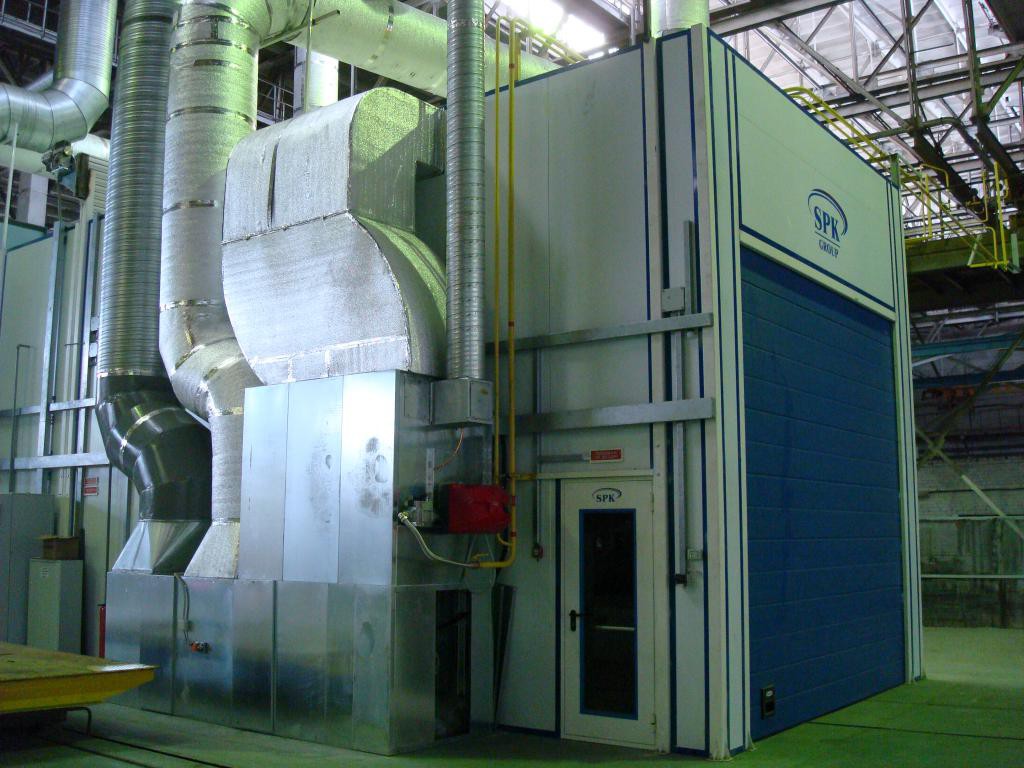

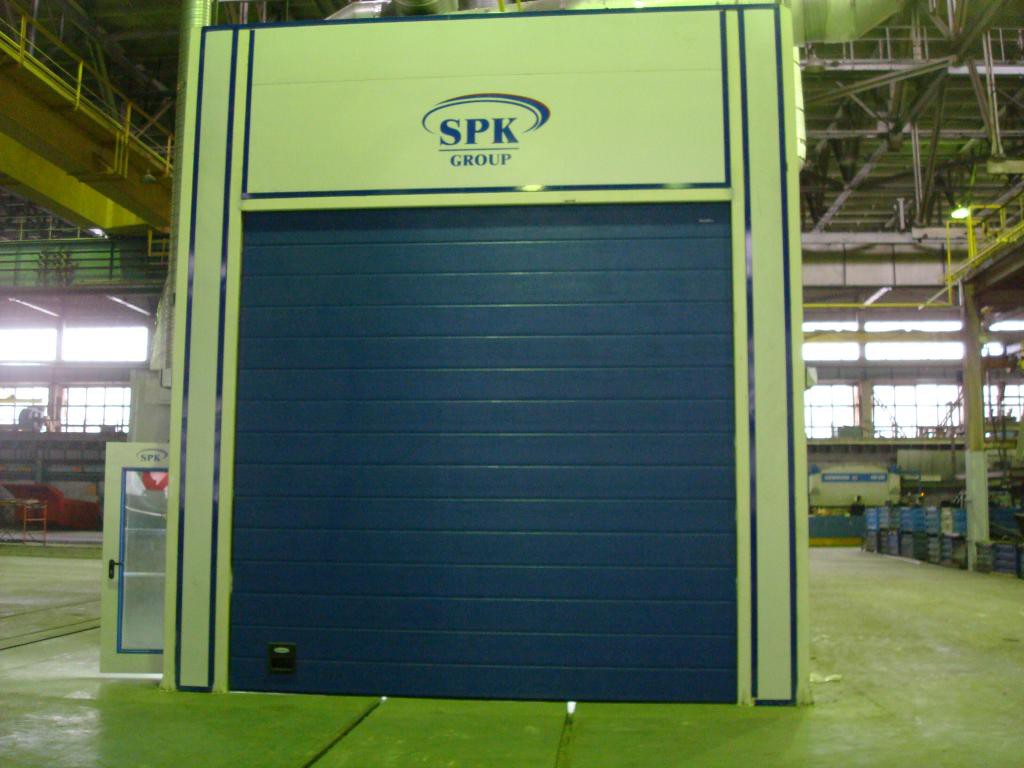

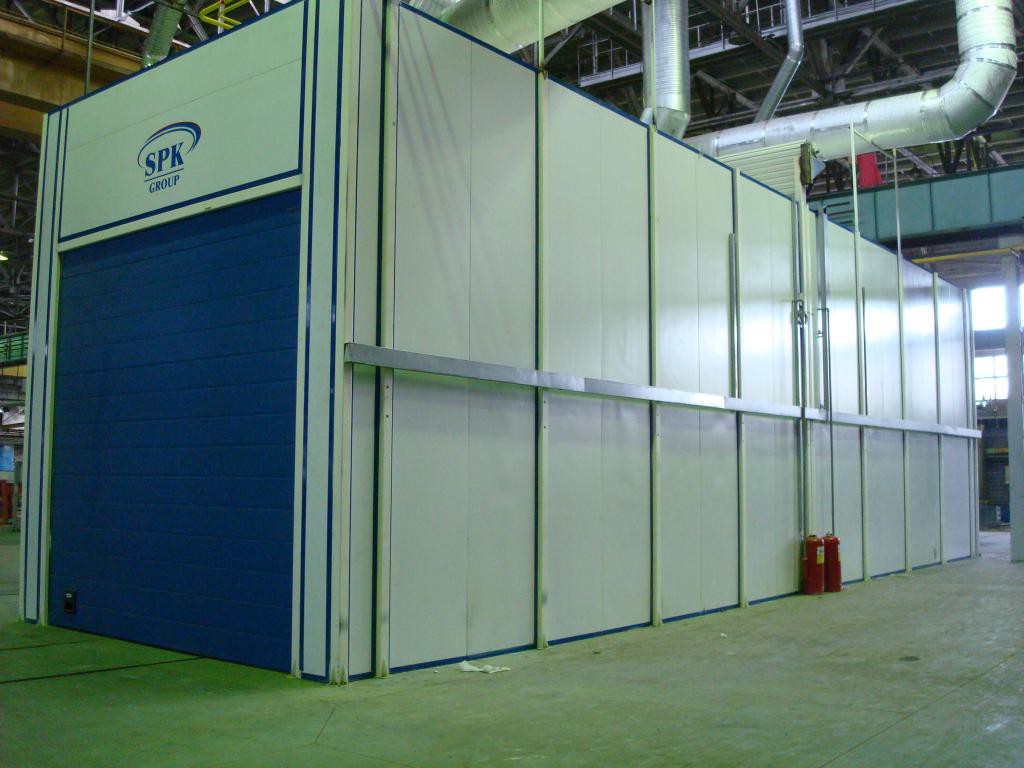

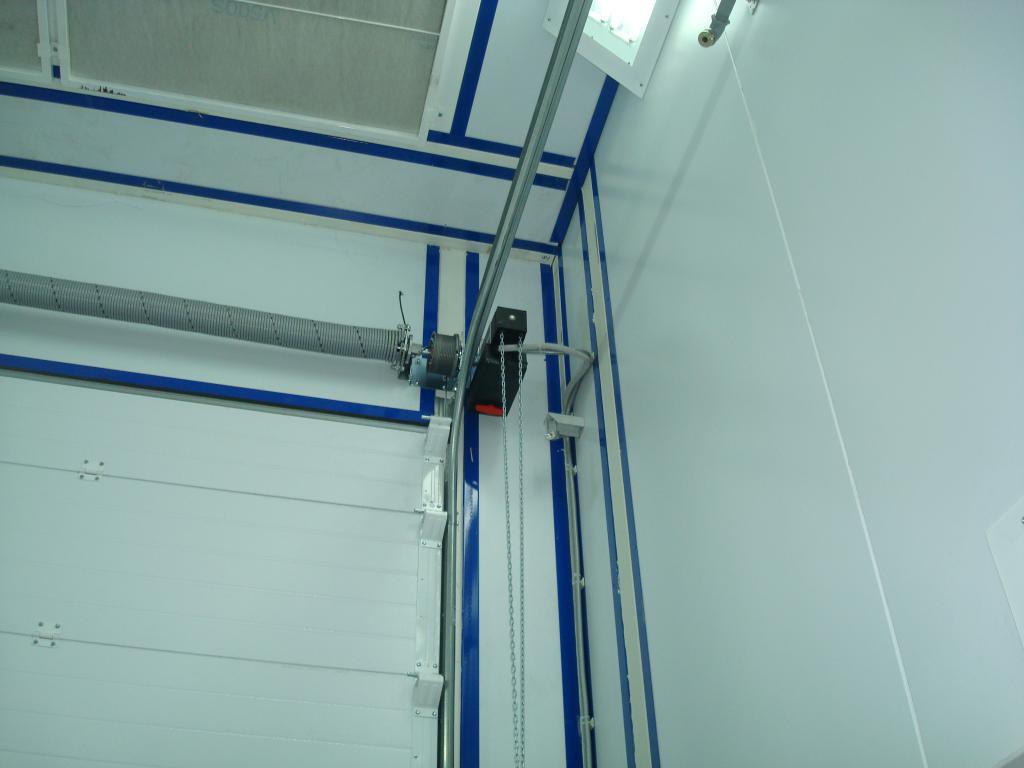

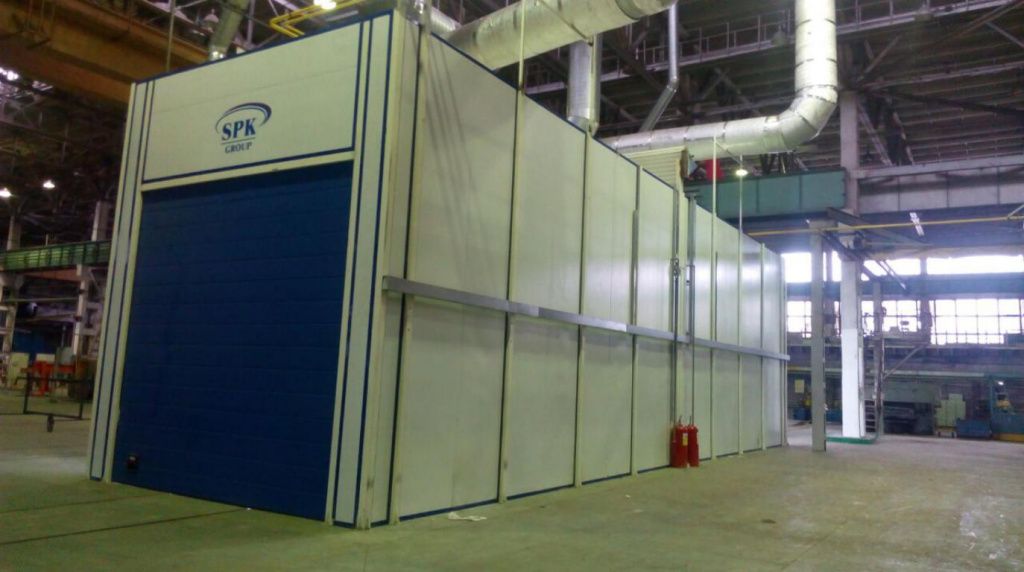

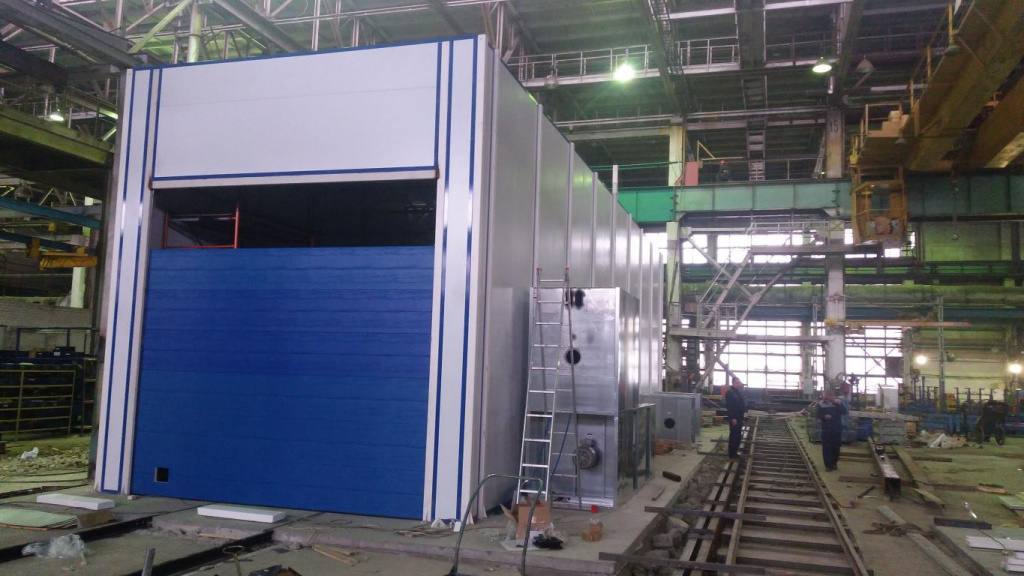

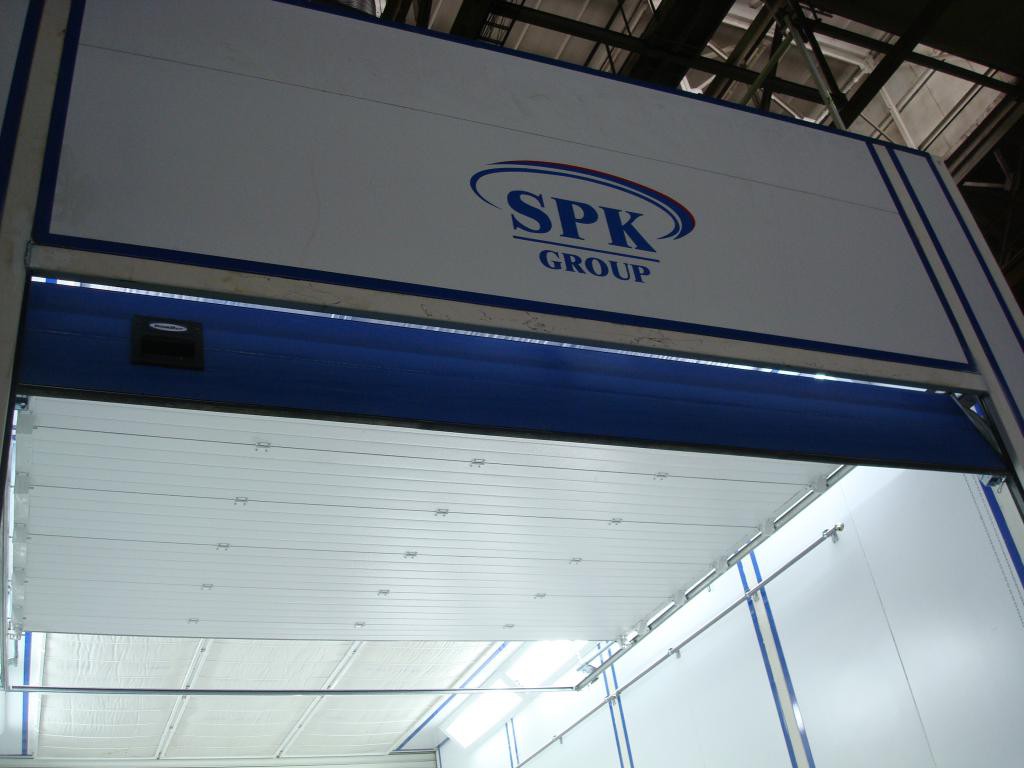

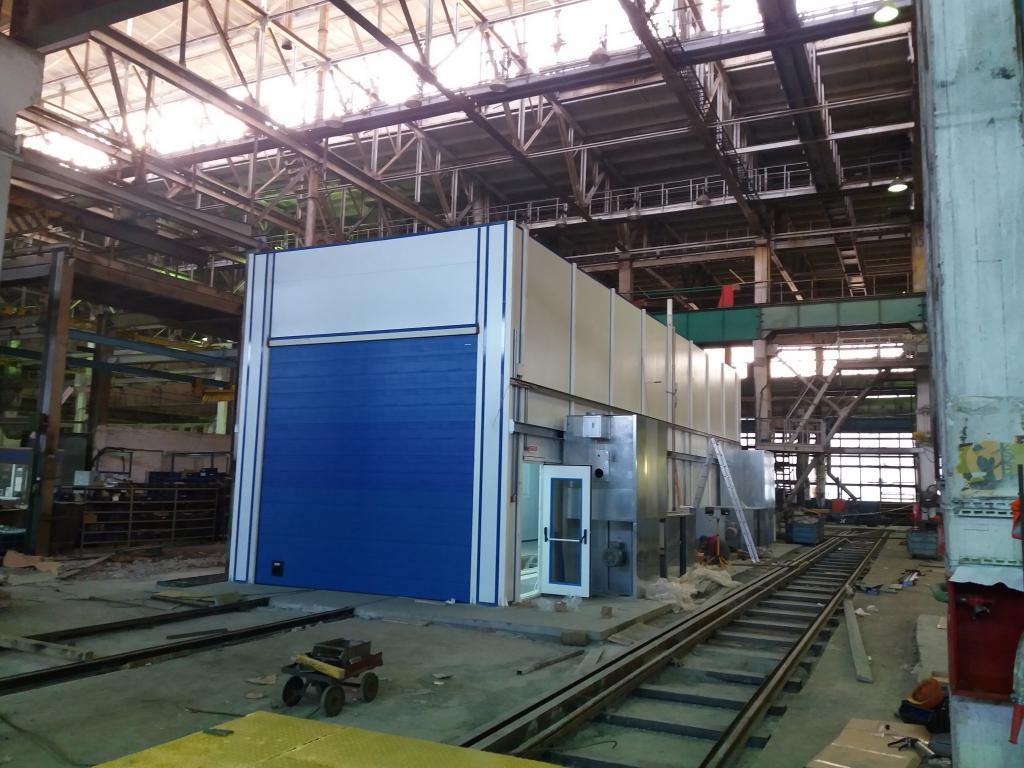

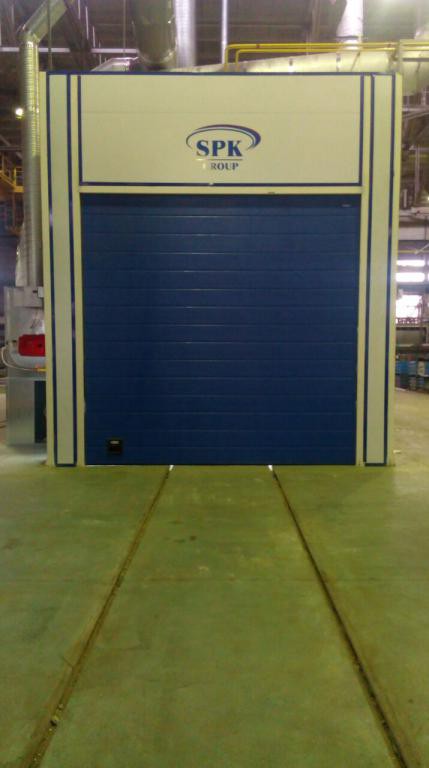

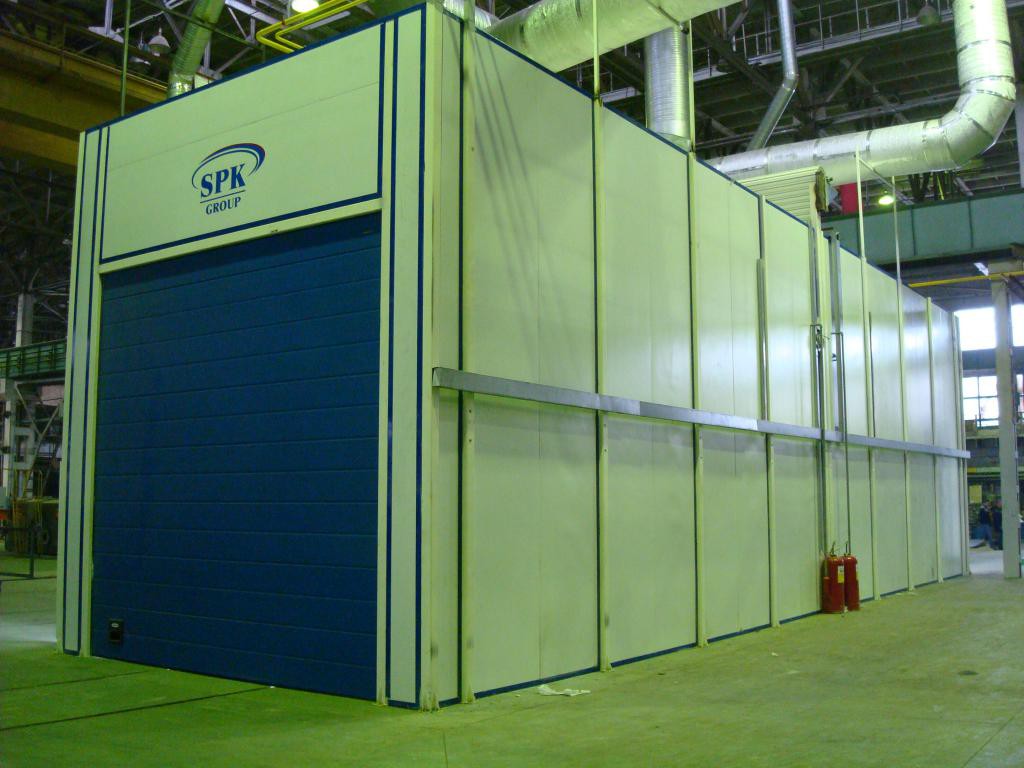

Кабина оборудуется 2-мя подъемно-секционными воротами, которые размещаются с торцов покрасочно-сушильной камеры. Размеры ворот в камере (ШхВ): 4.100х4.000 мм.

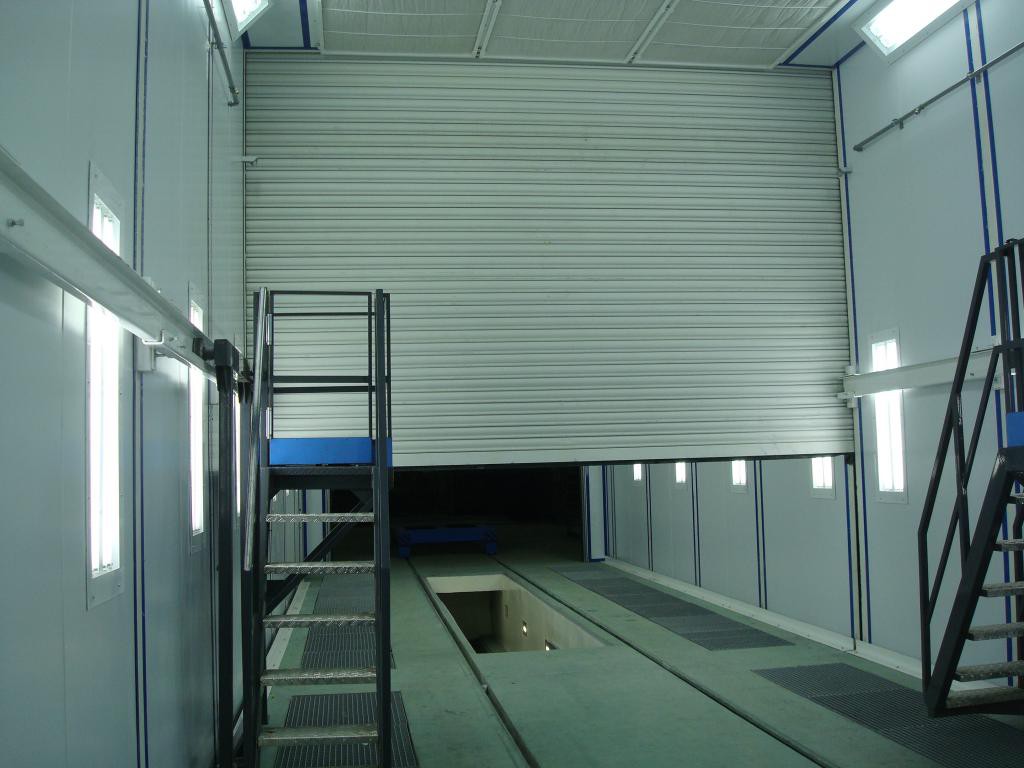

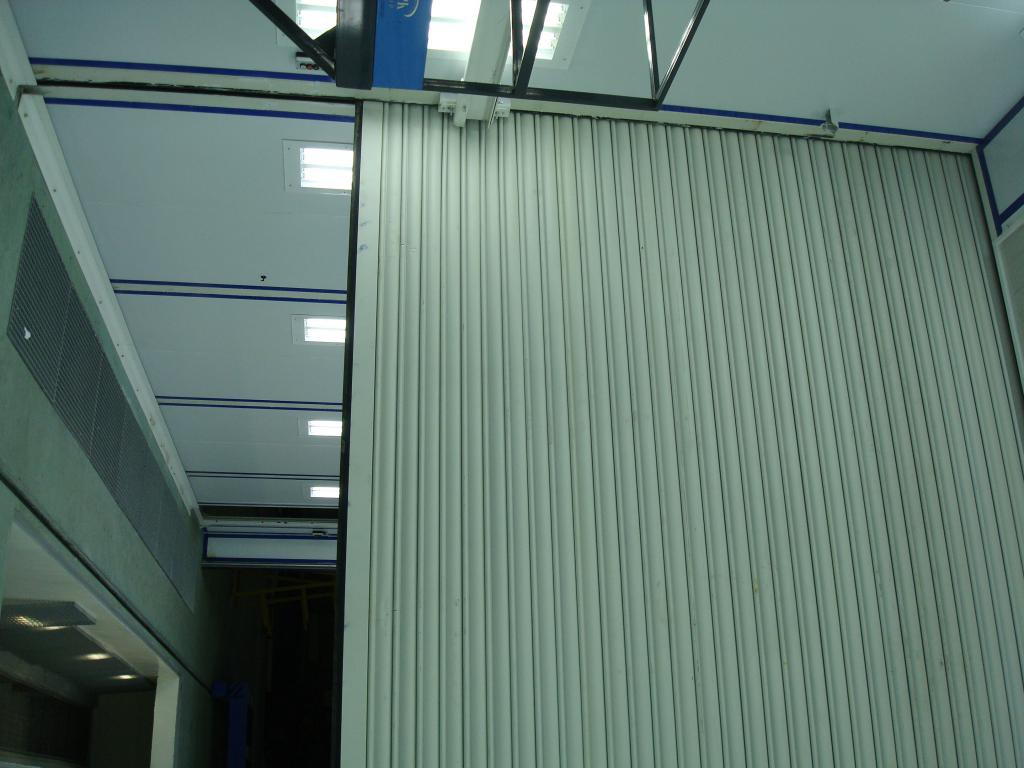

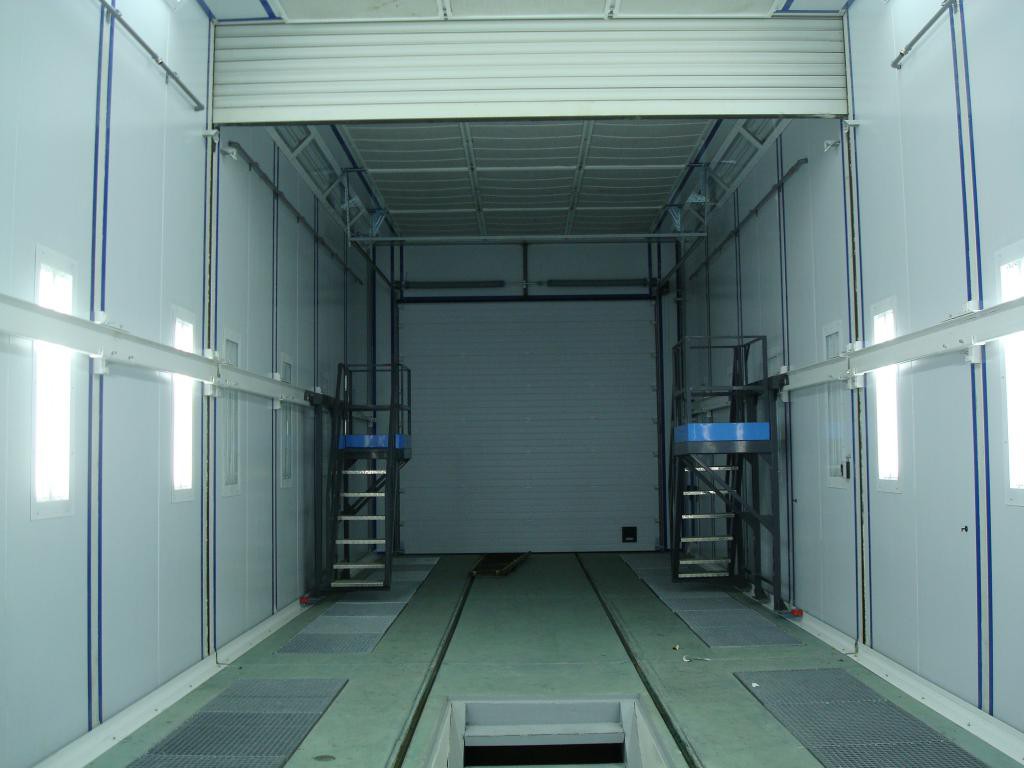

Посередине ОСК разделена роллетной перегородкой с ручным приводом. Размер 5000х5000 мм. Ворота выполняются из устойчивых к действию органических растворителей, высоких температур, имеют теплоизоляцию.

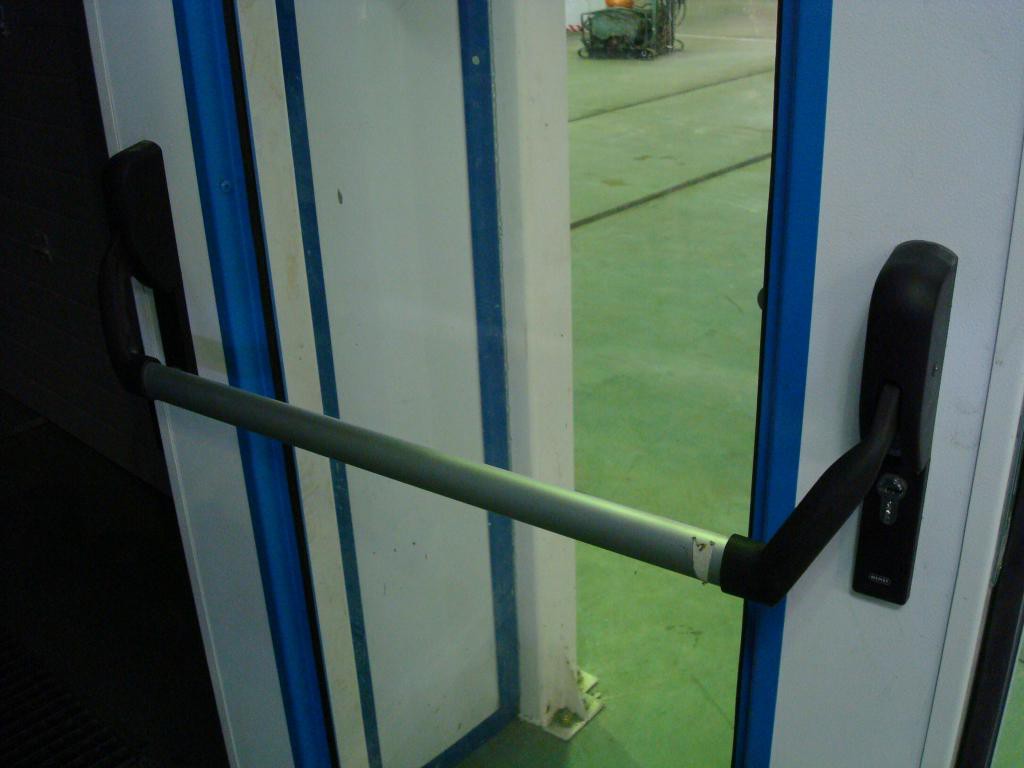

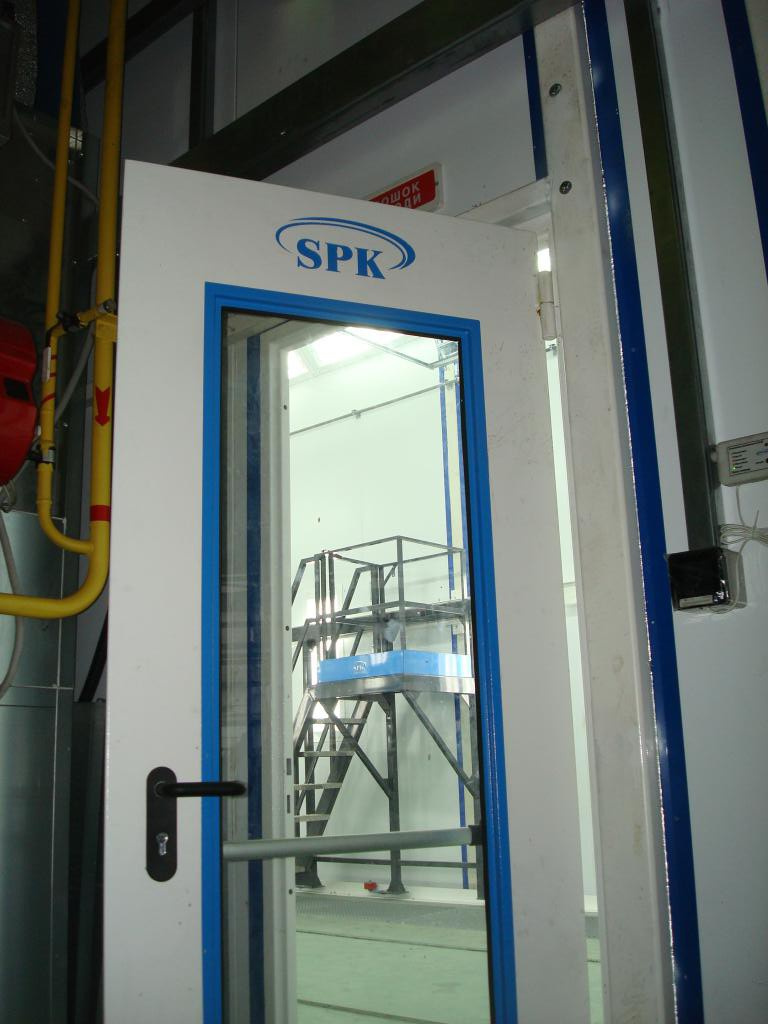

В кабине камеры на боковых стенах установлены аварийные двери (800х2000 мм). Двери служат для выхода в случае аварийной ситуации и оборудуются системой открытия «антипаника».

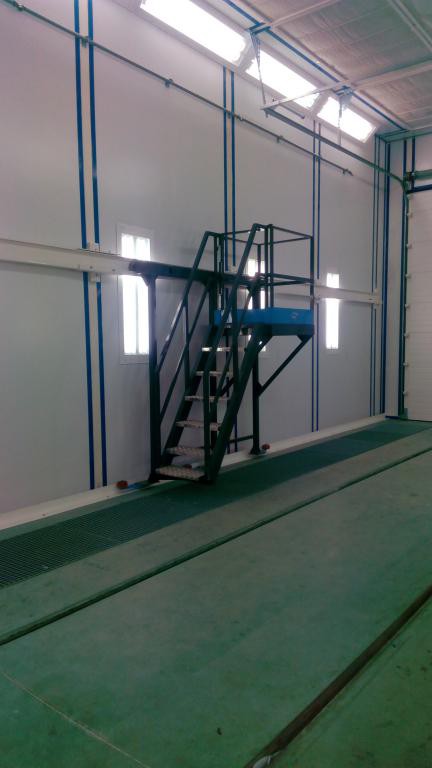

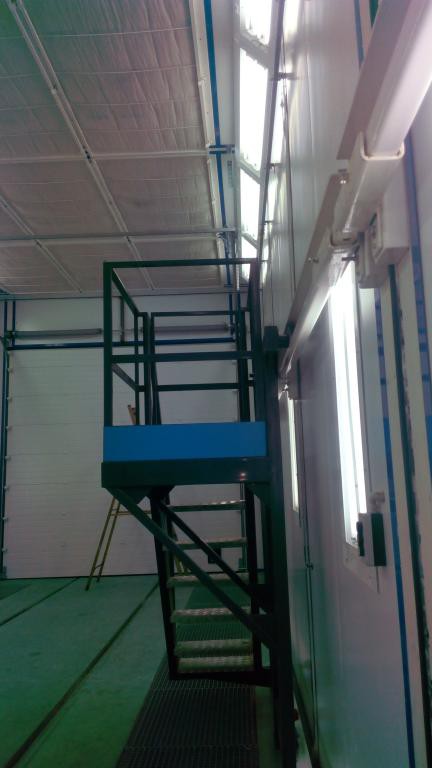

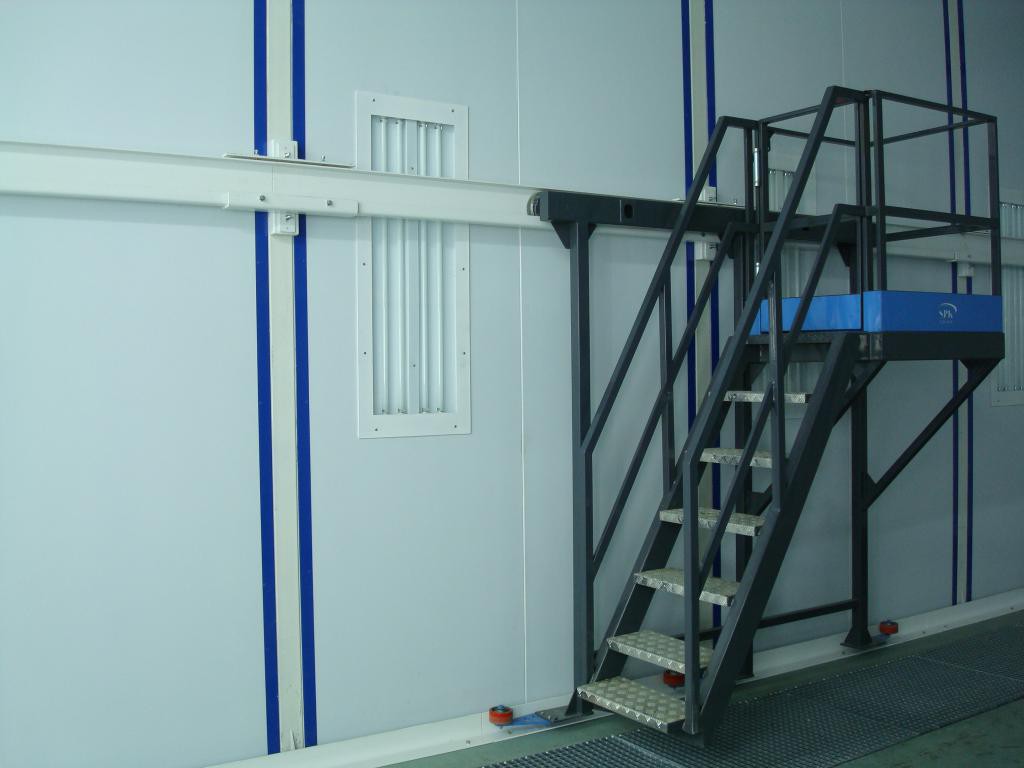

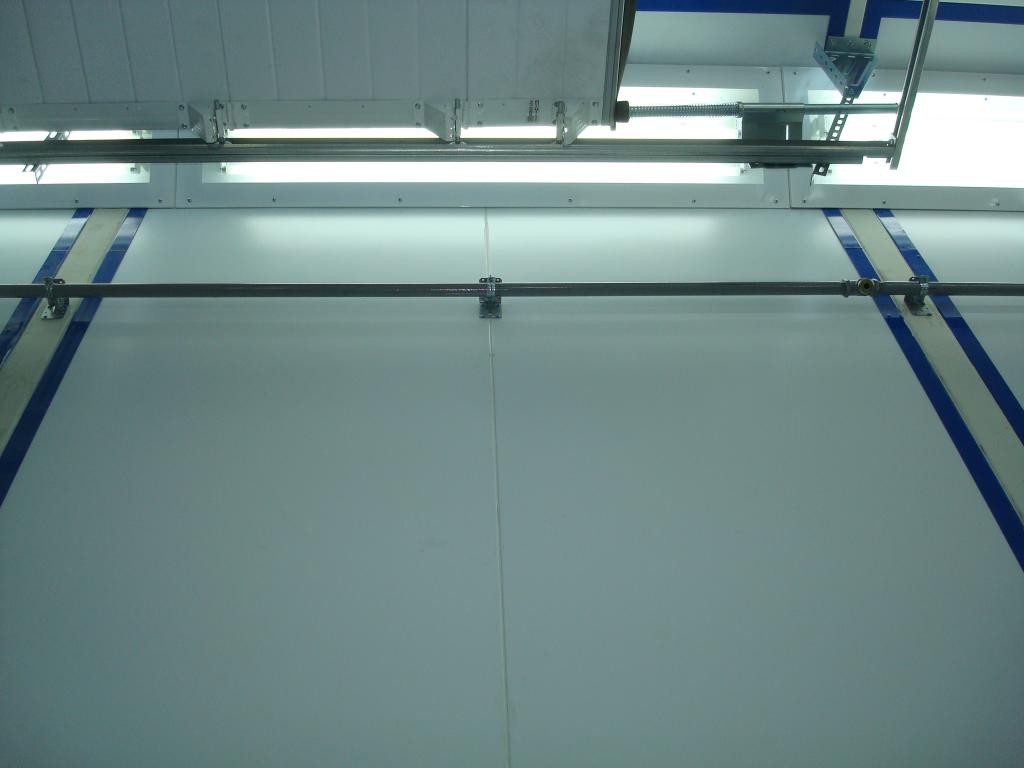

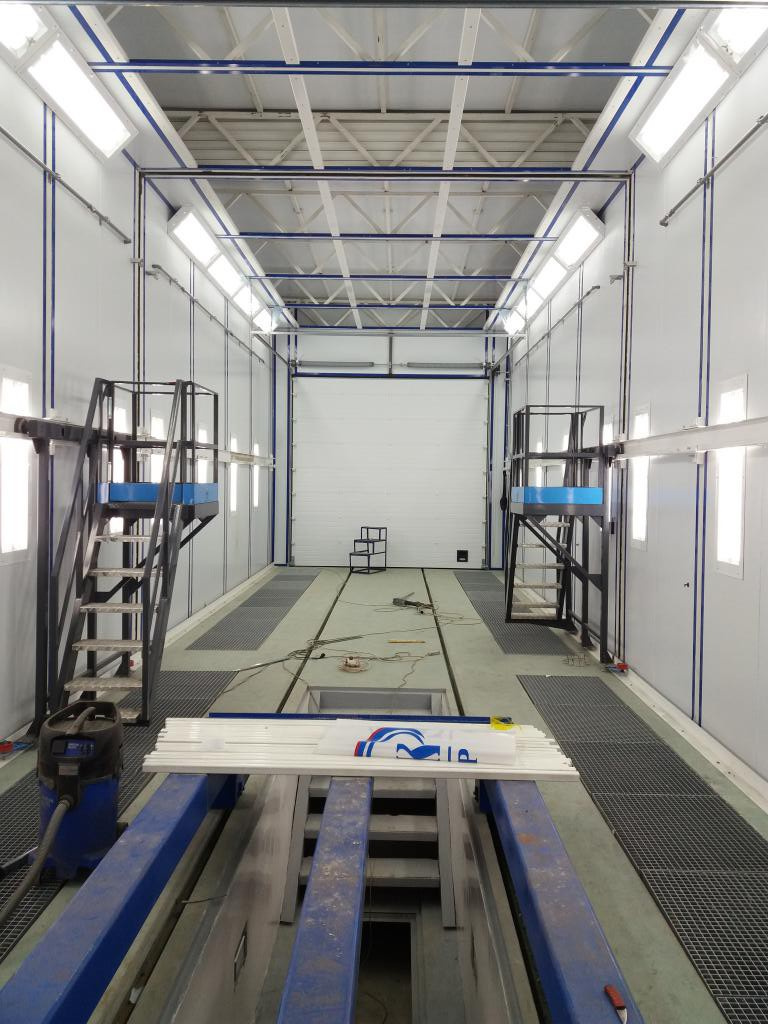

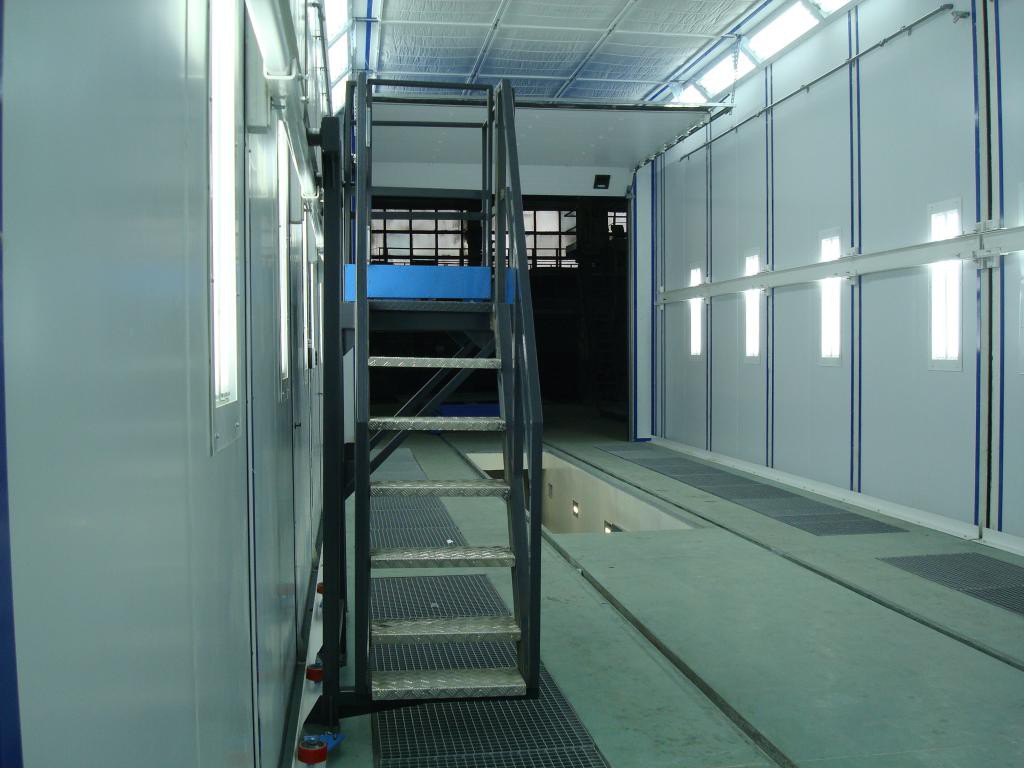

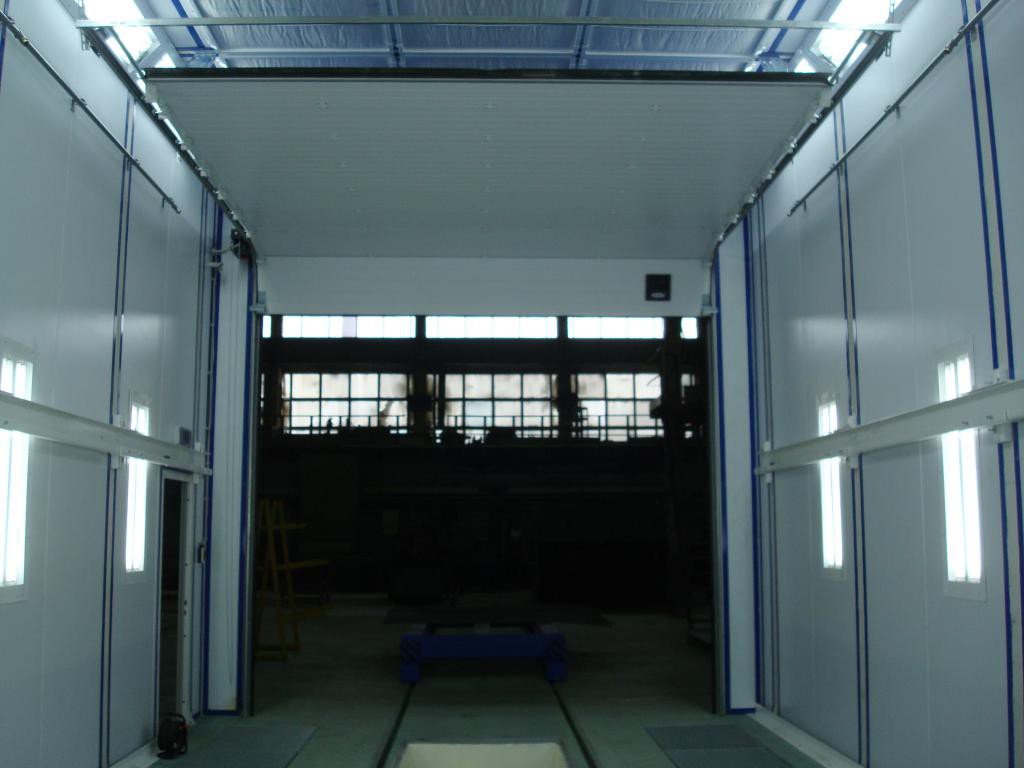

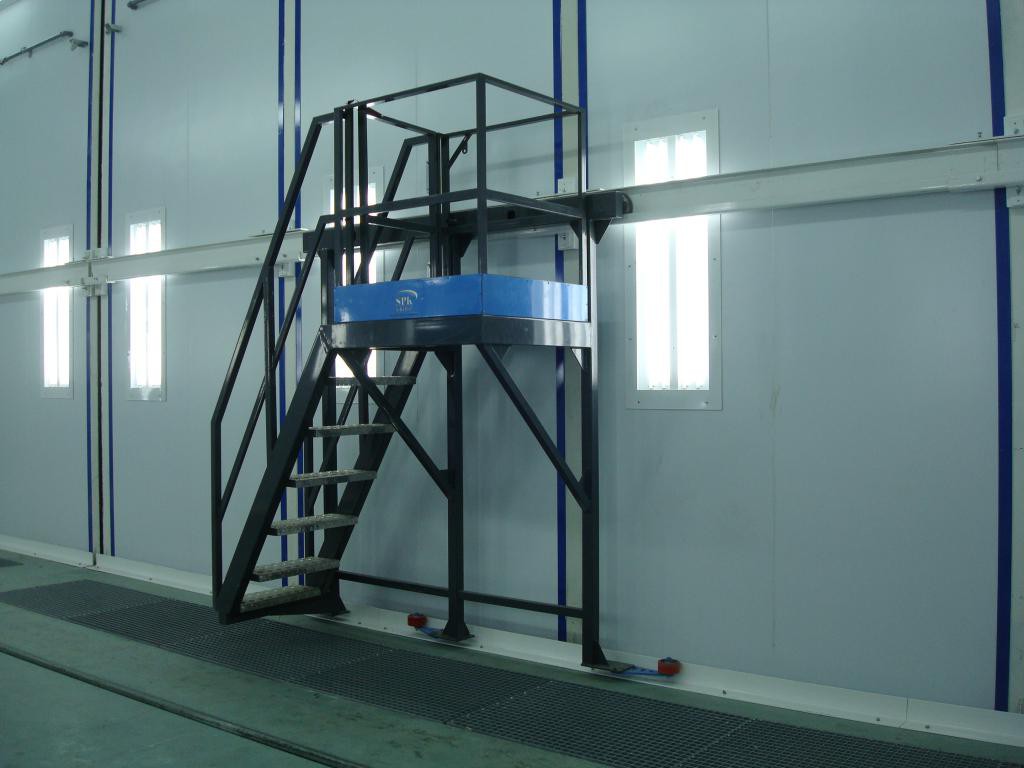

Для освещения камеры окраски предусматривается 16 верхних потолочных светильников 4х58 Вт, которые устанавливается под углом 45 град., 20 боковых светильников 4х36 Вт, установленных в боковых стенках камеры и дополнительное освещение в приямке (светодиодные светильники - 6 шт ). Освещенность общая - не менее 1000 Люкс.

Внешние и внутренние обшивки панелей выполняются из стали, с гальванизированным покрытием, грунтовкой и эмалью.

В верхней части кабины подготовительной камеры находится двухсекционный пленум, имеющий высоту 600 мм. Пленум образован сэндвич-панелями. Толщина крышных панелей - 50 мм, потолочных панелей составляет 50 мм.

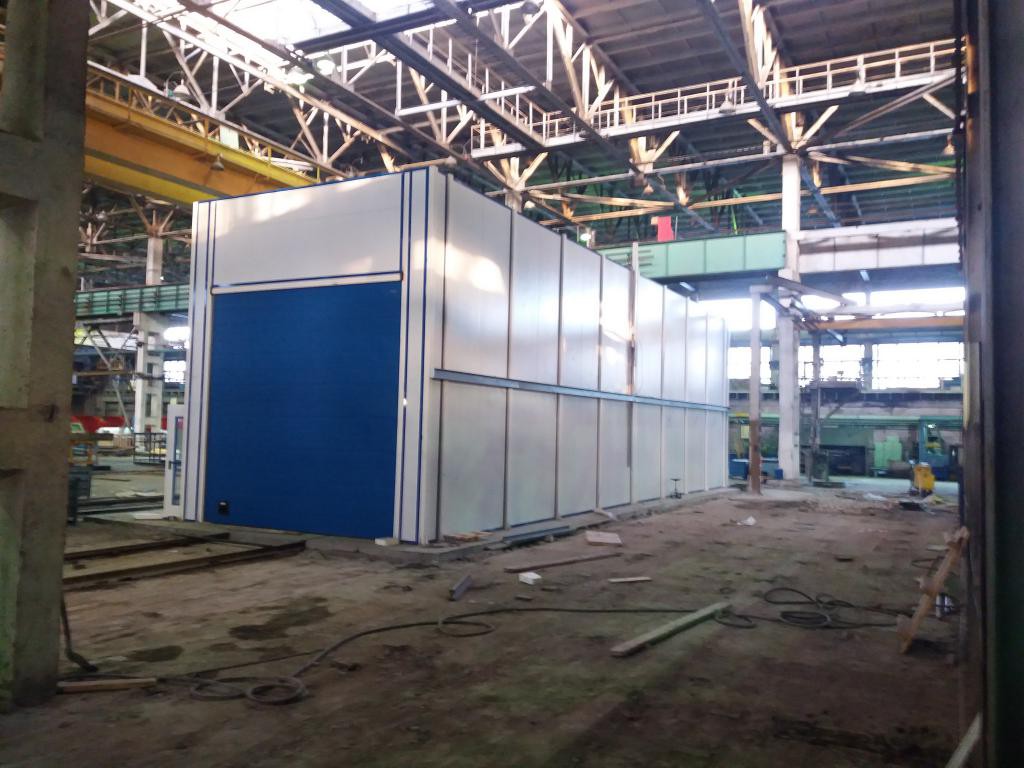

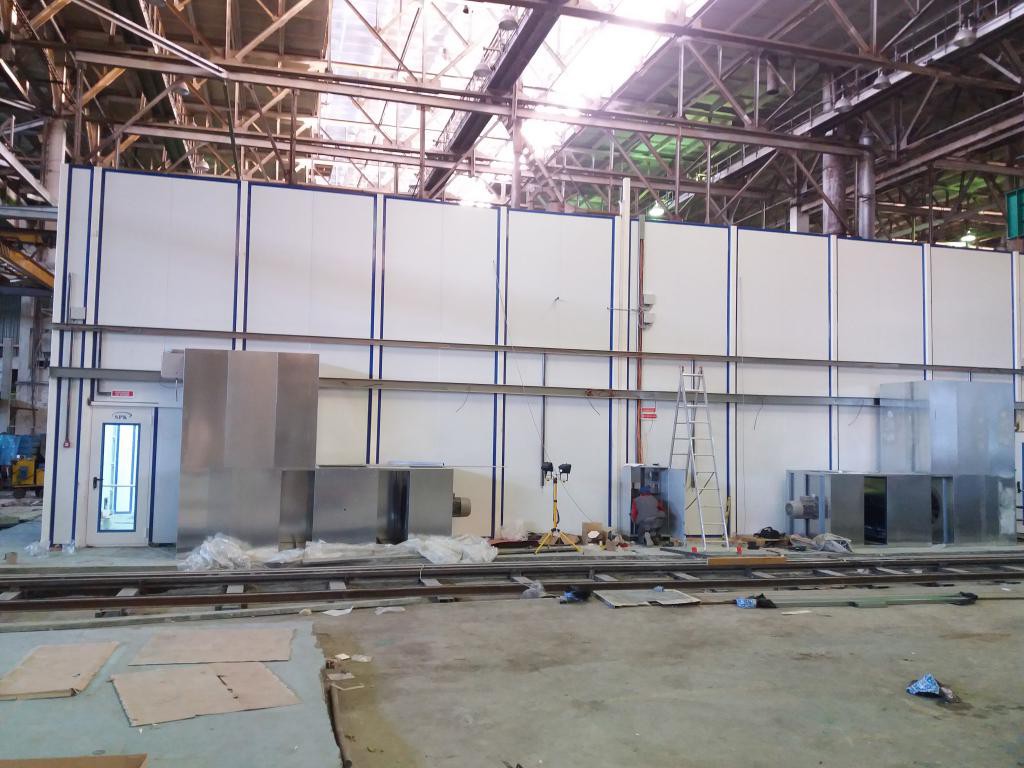

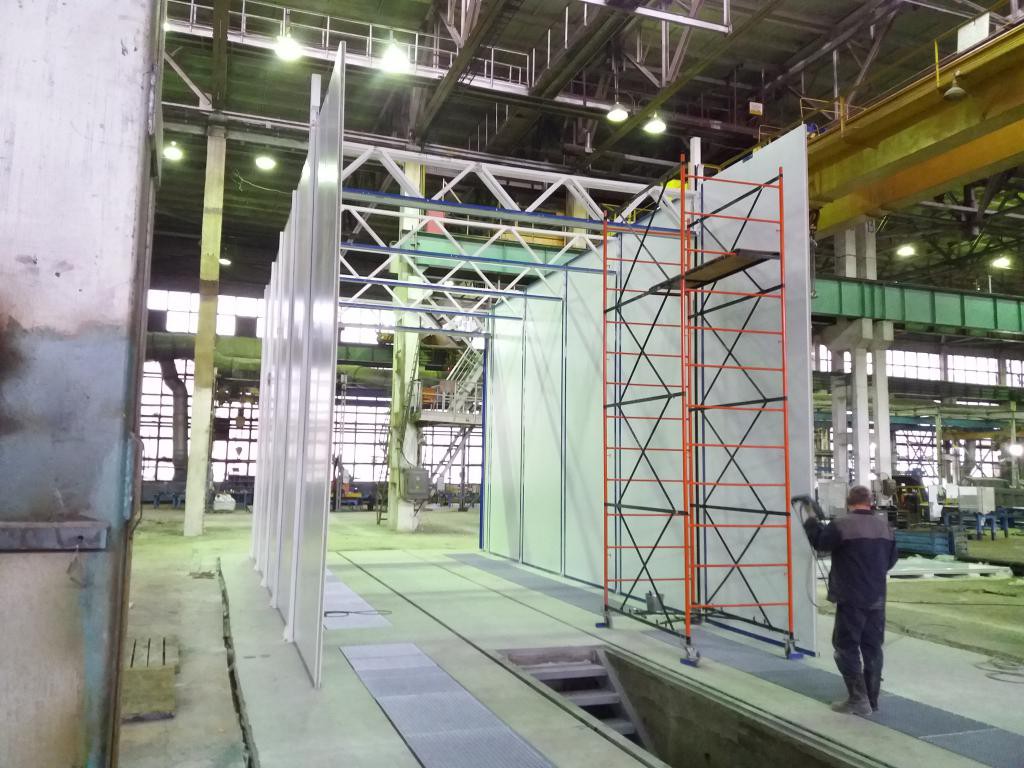

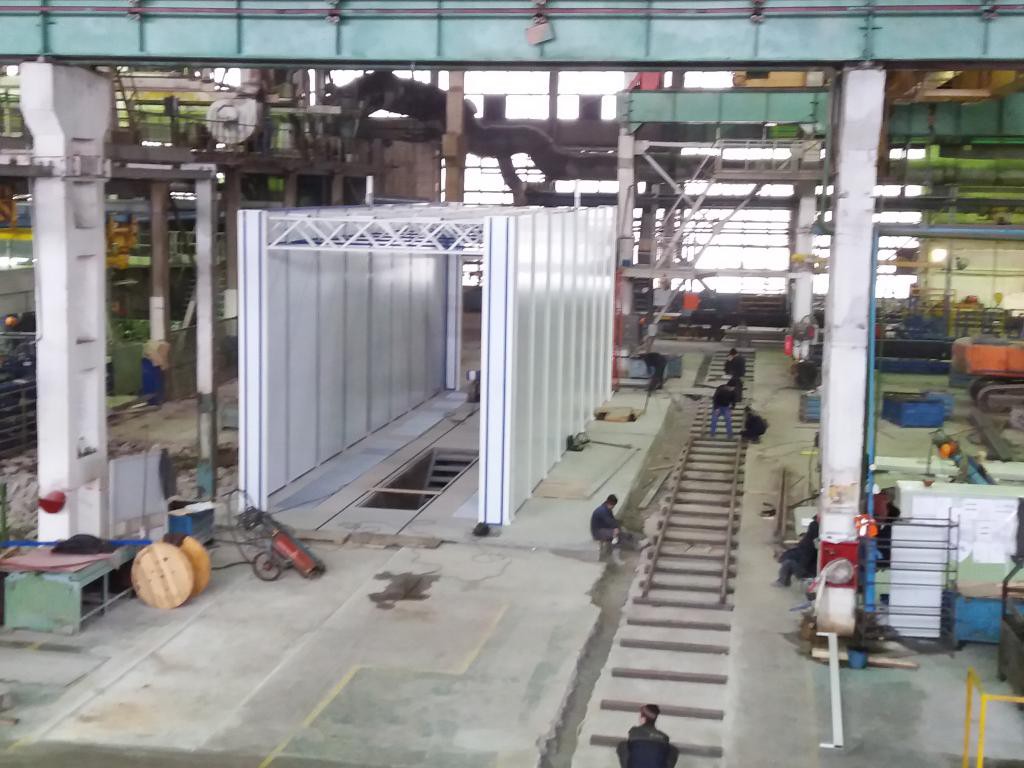

Несущие конструкции комплекса – силовой каркас имеет внутреннее исполнение. Стены камеры окраски образуются сэндвич-панелями. Пленум покрасочно-сушильной камеры оснащается фильтрами для тонкой очистки.

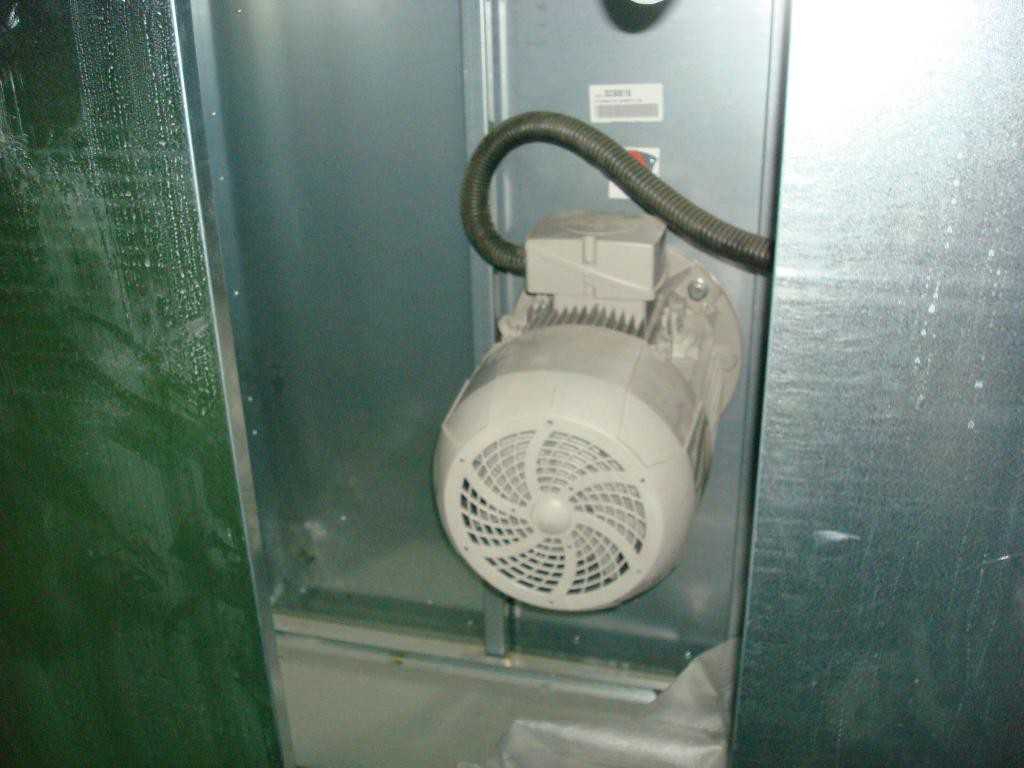

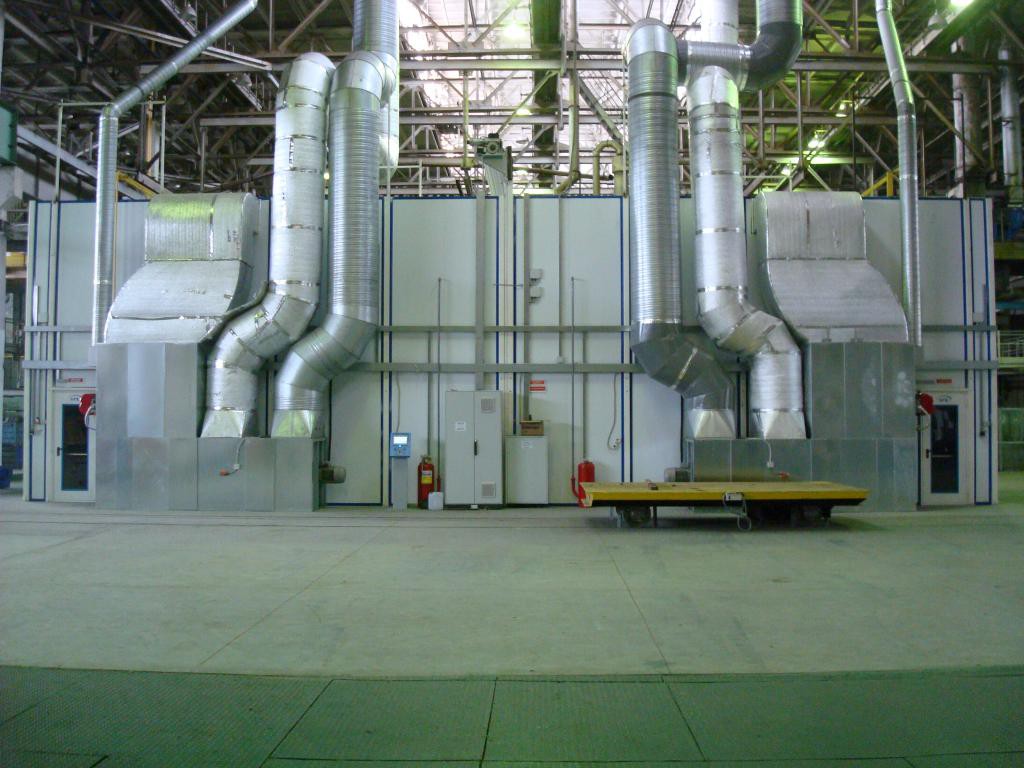

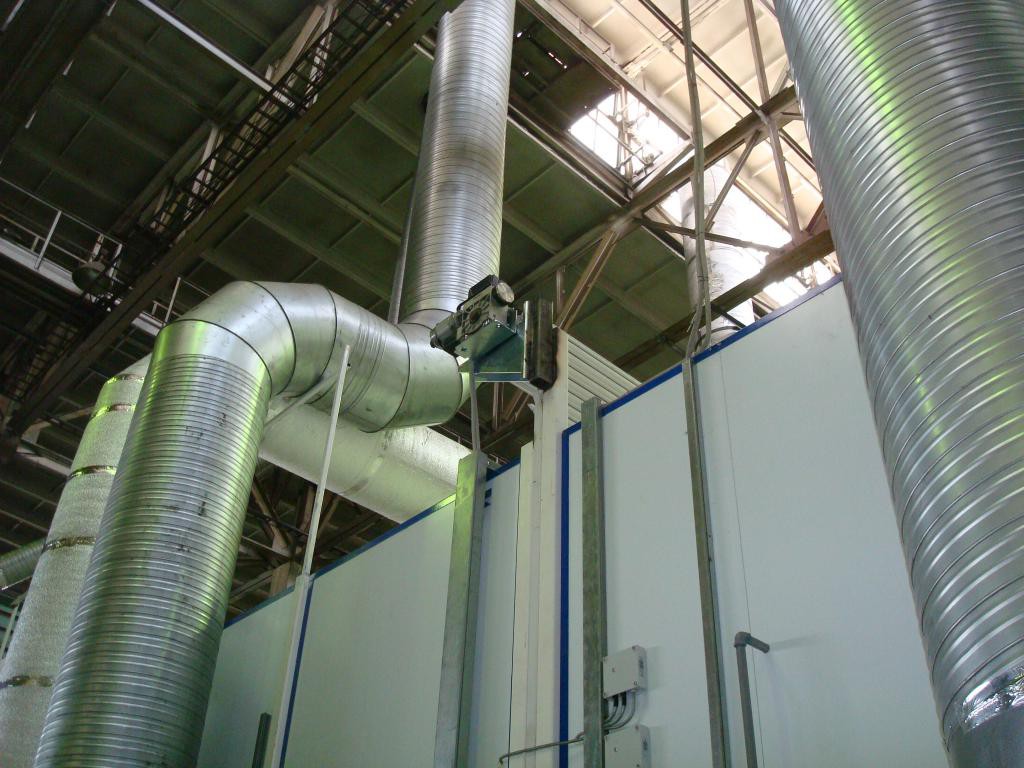

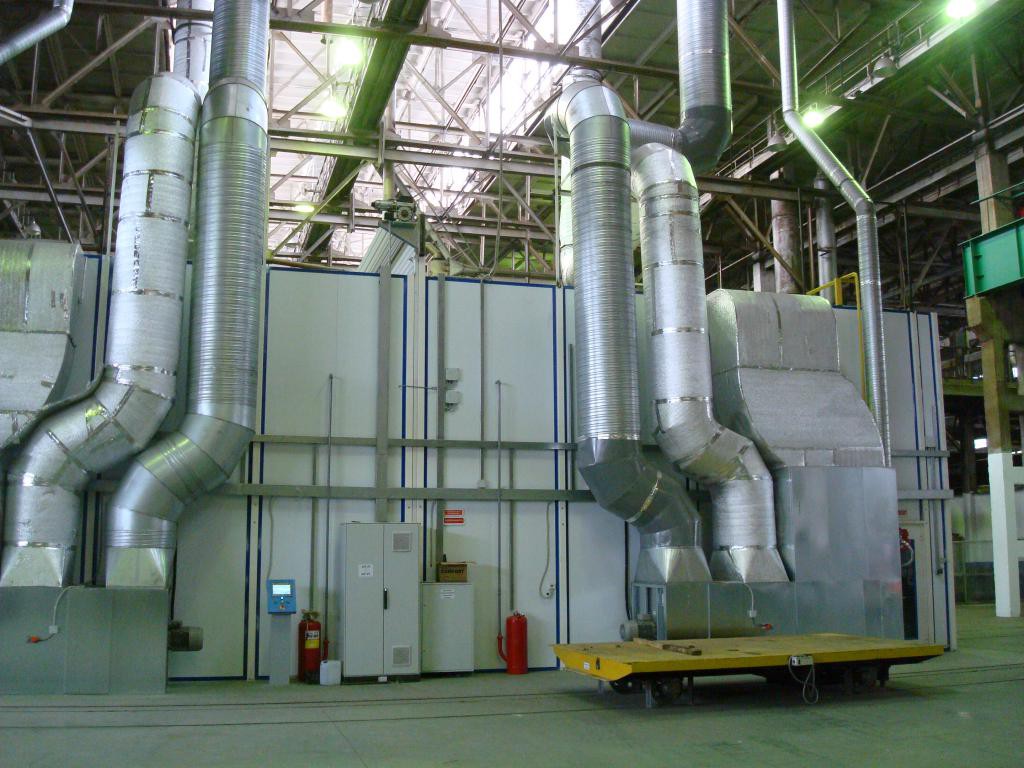

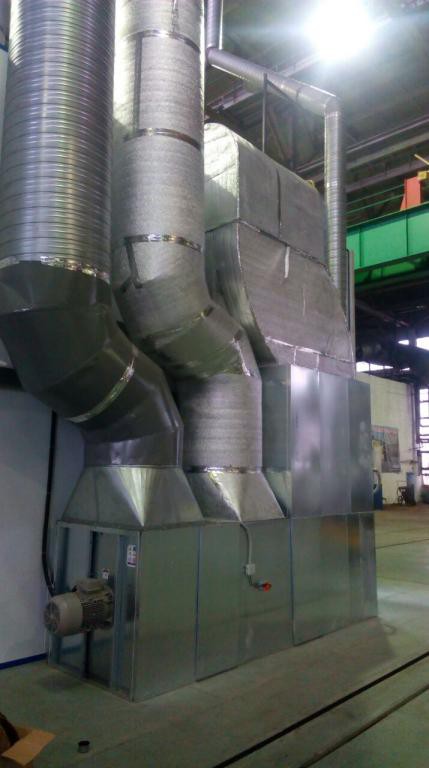

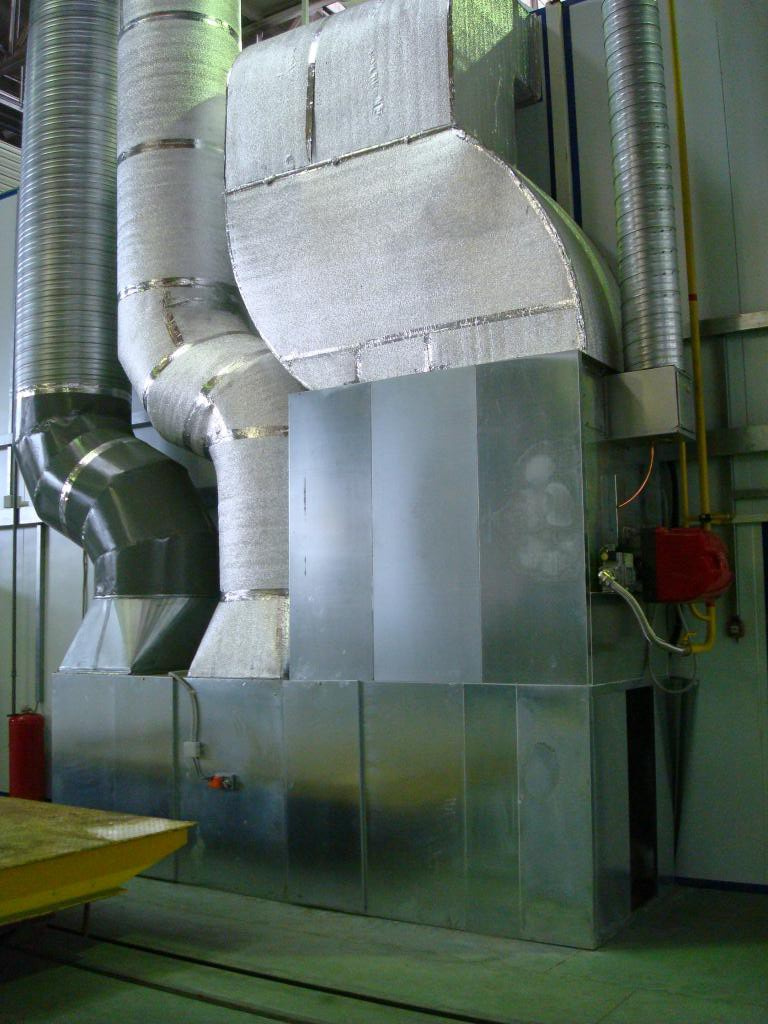

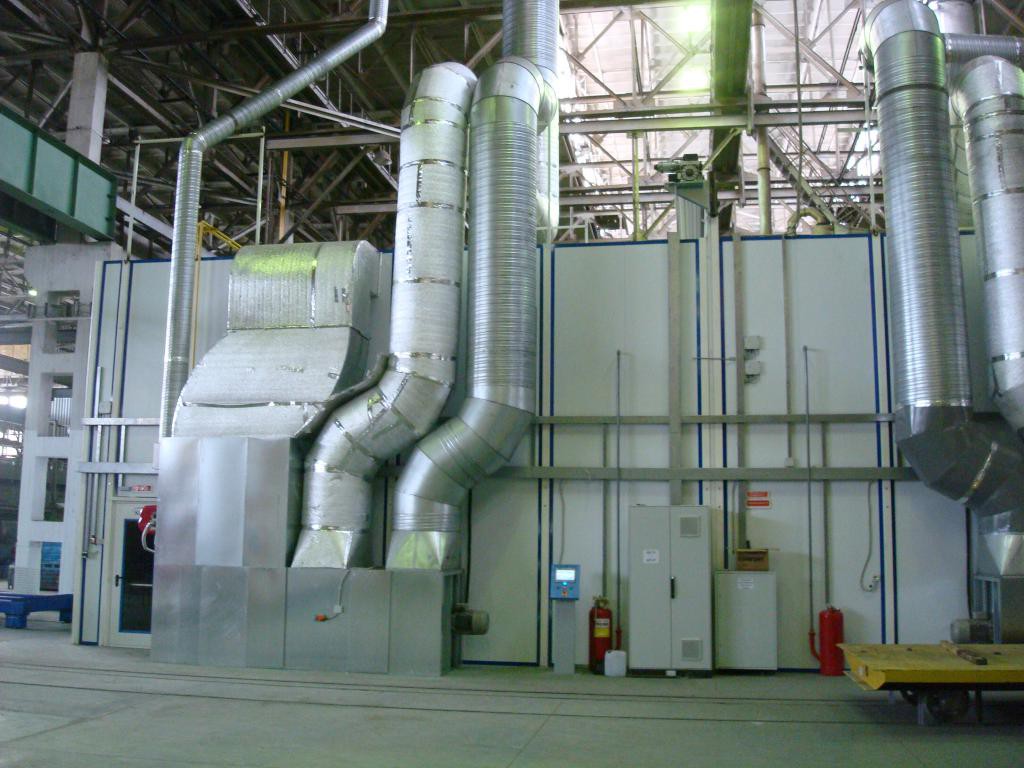

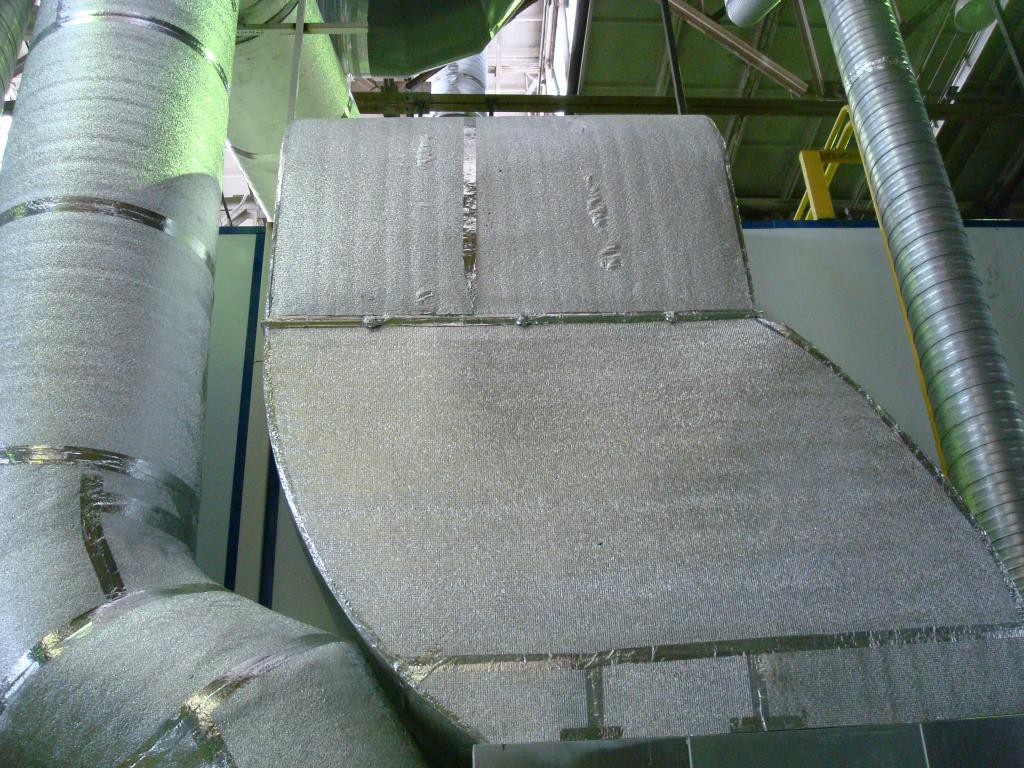

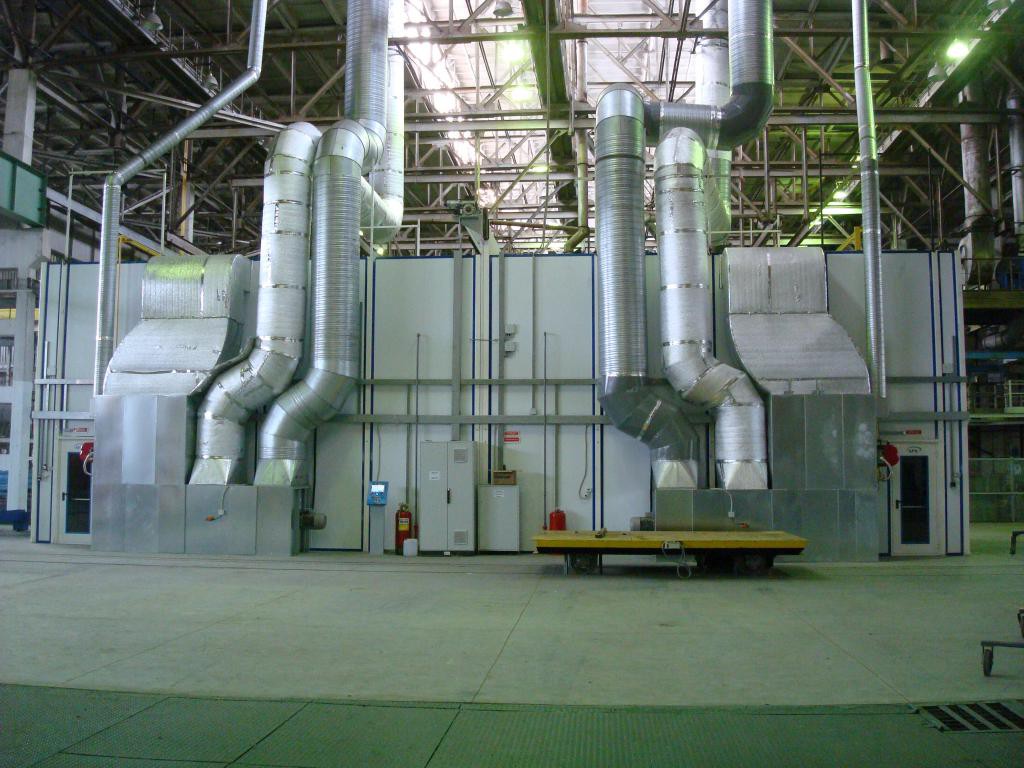

Приточная вентиляция спроектирована так, чтобы подача поступаемого извне воздуха происходила равномерно по внутреннему пространству камеры. Вытяжка осуществляется через два канала, которые устанавливаются в полу камеры покраски.

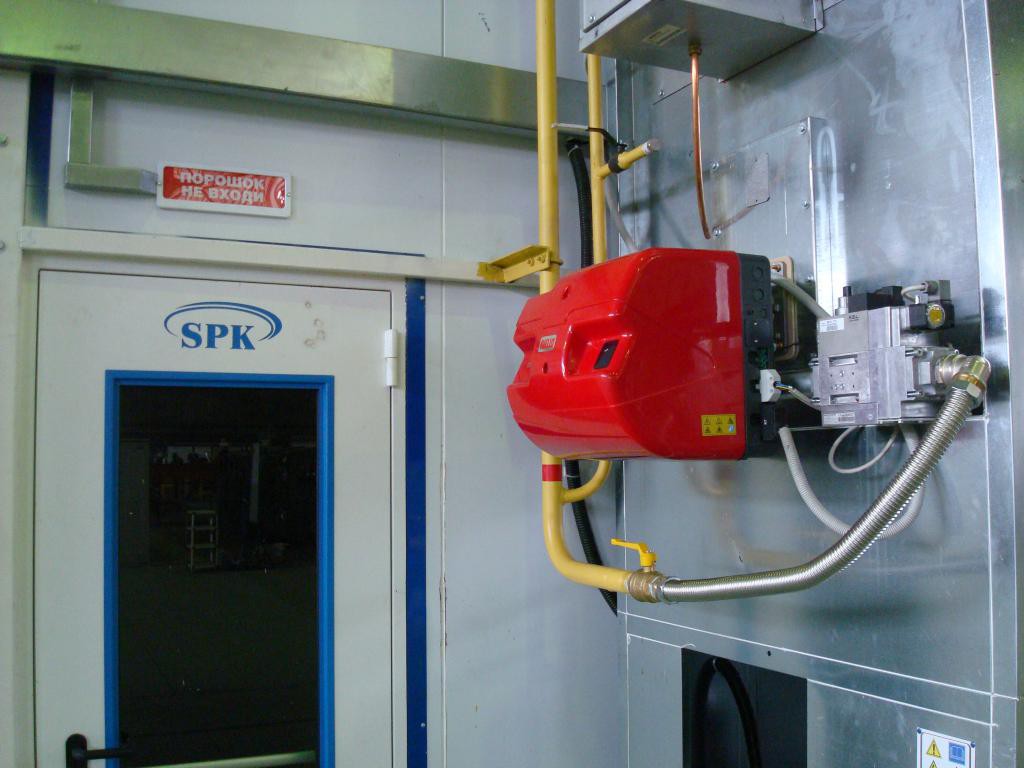

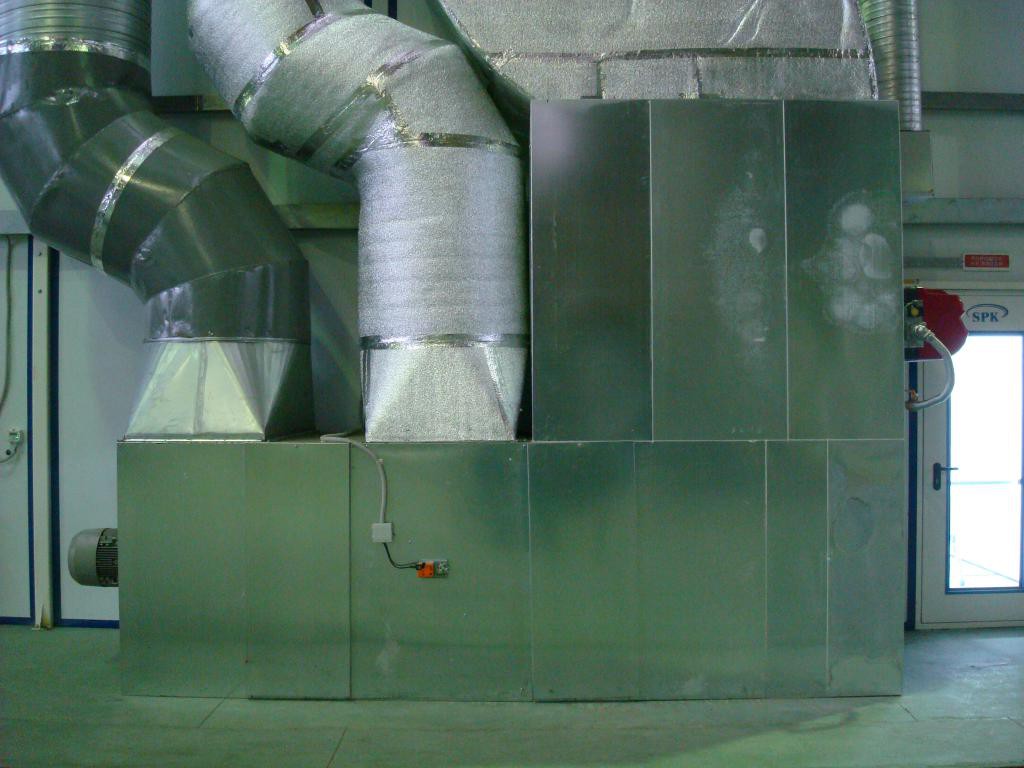

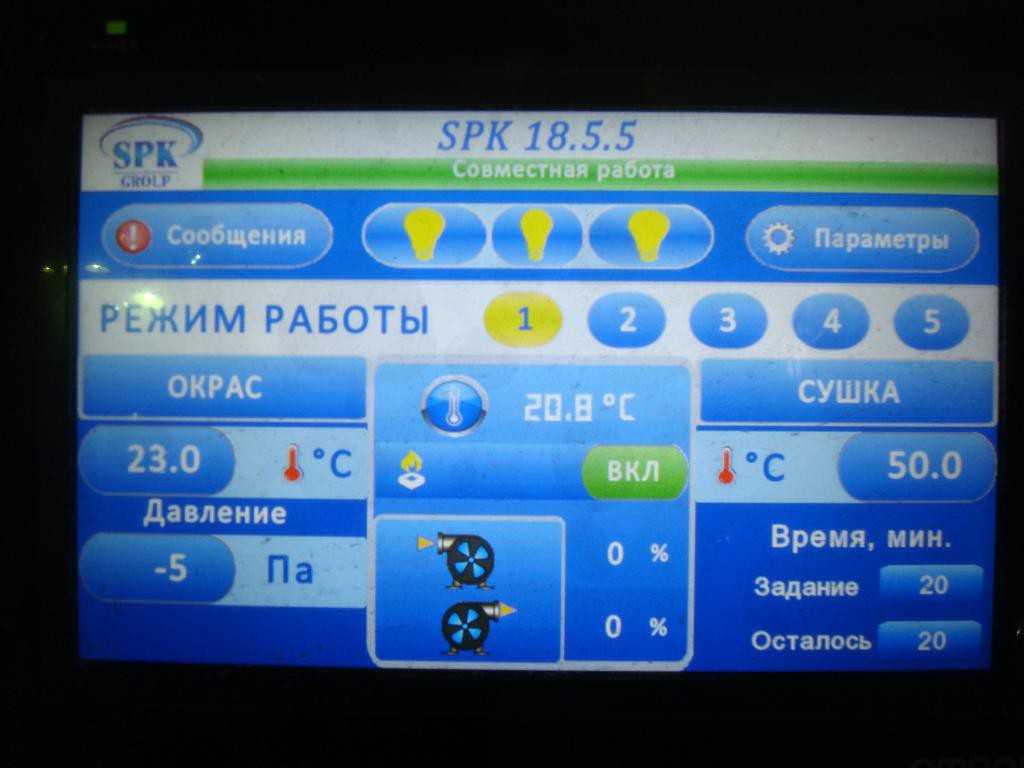

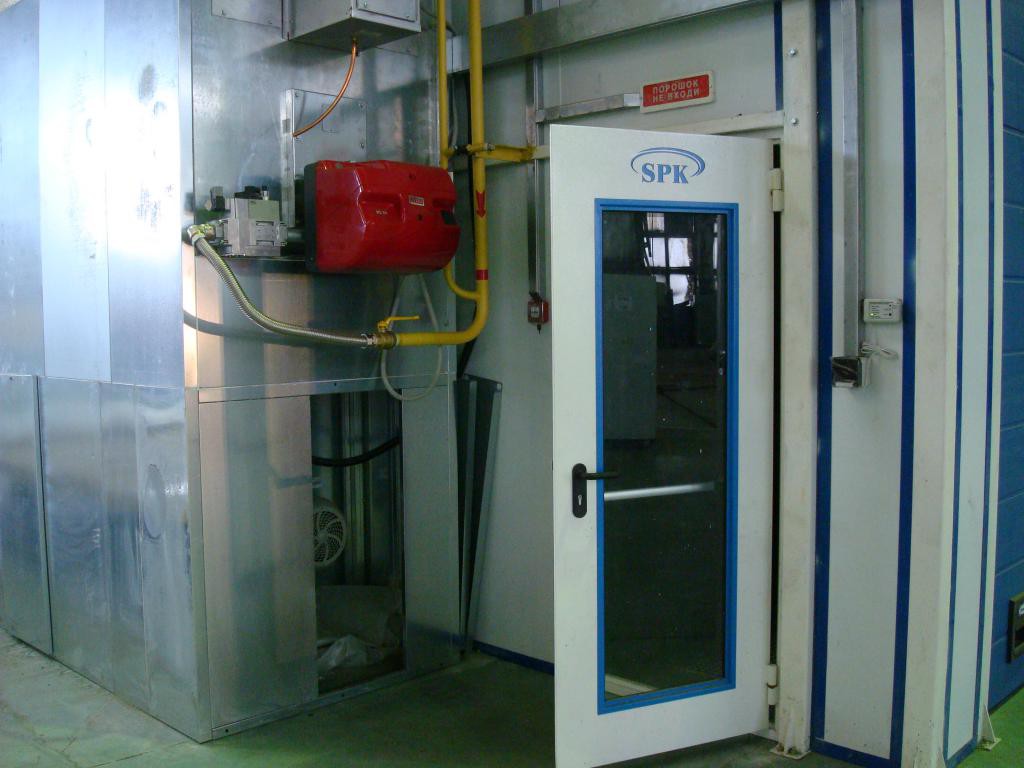

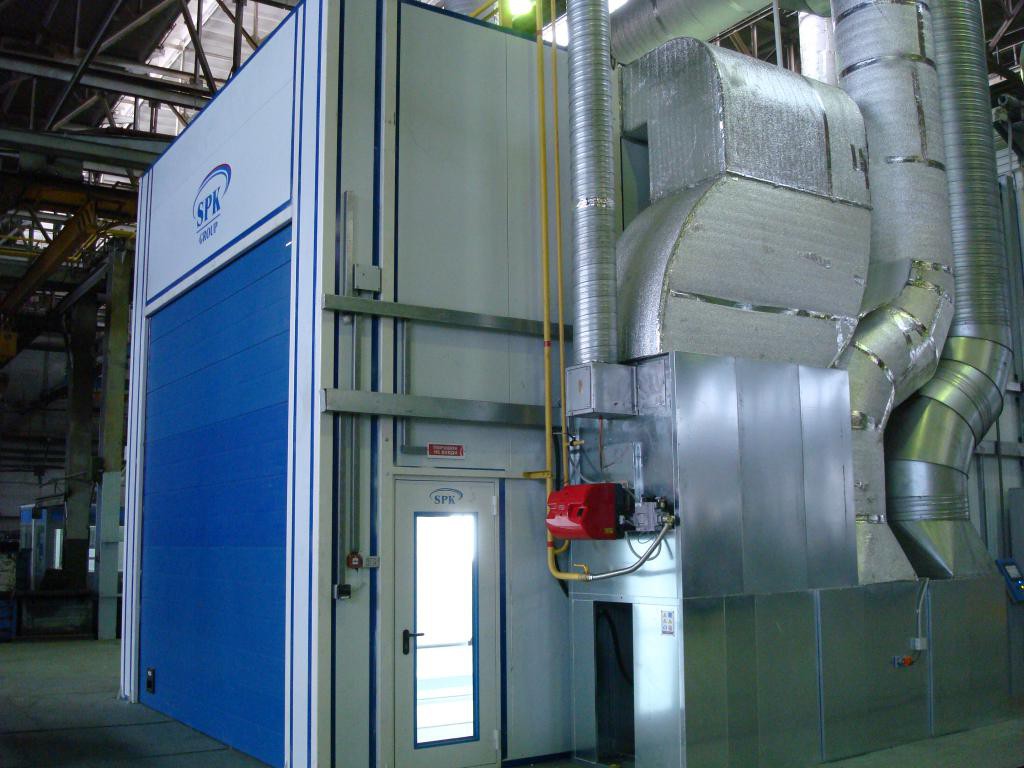

Температурный режим в режимах сушки и покраски: в фазе окрашивания -18-25 градусов С, при сушке – 60-80 градусов. В камере функционирует воздухообмен, который обеспечивает работу 2-3 окрасочных постов. Энергоноситель – природный газ. Горелки 2-ступенчатые Риелло.

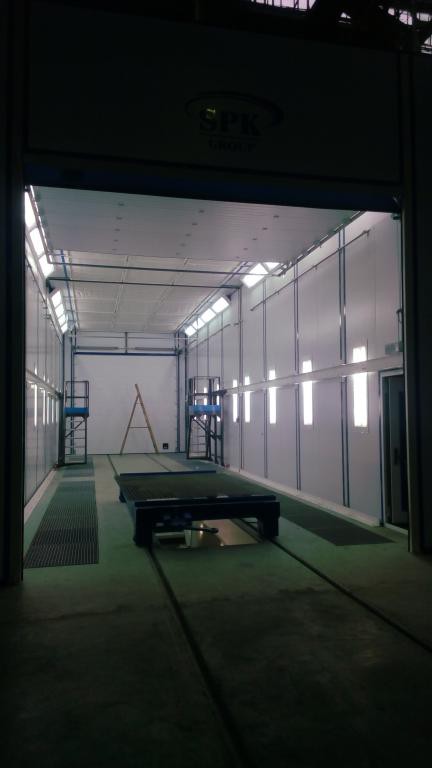

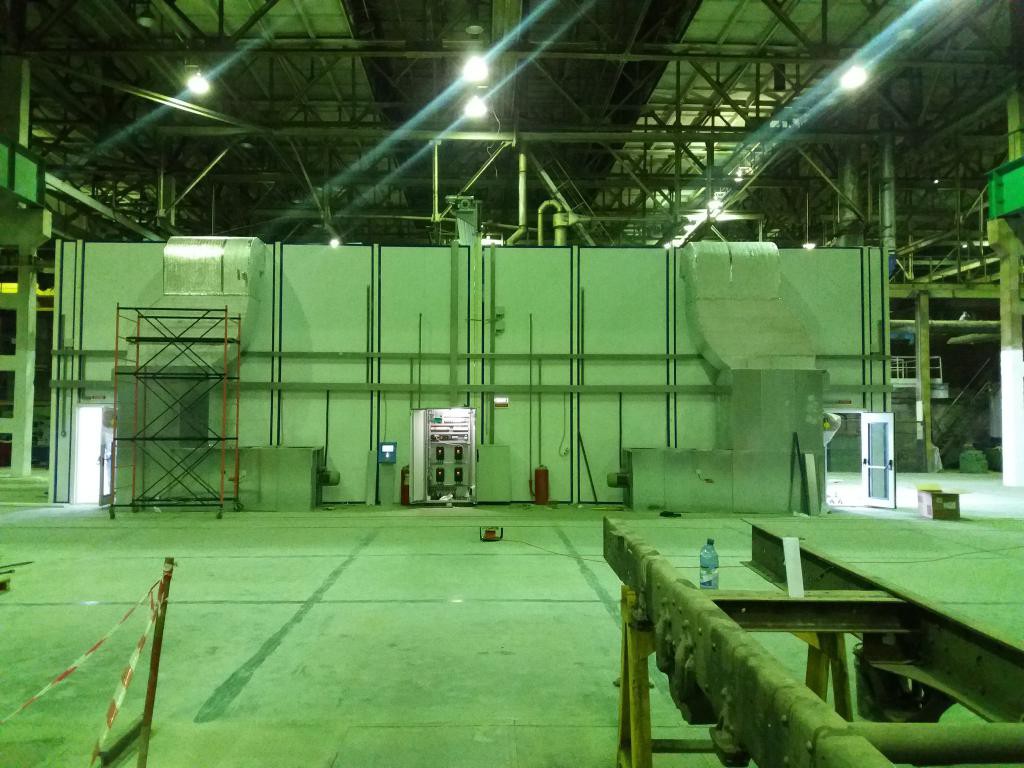

Камера после 4-х лет эксплуатации на заводе
